8/8 03.09.1999 4 319 2685 0 e Siemens Building Technologies / Landis & Staefa Division
H

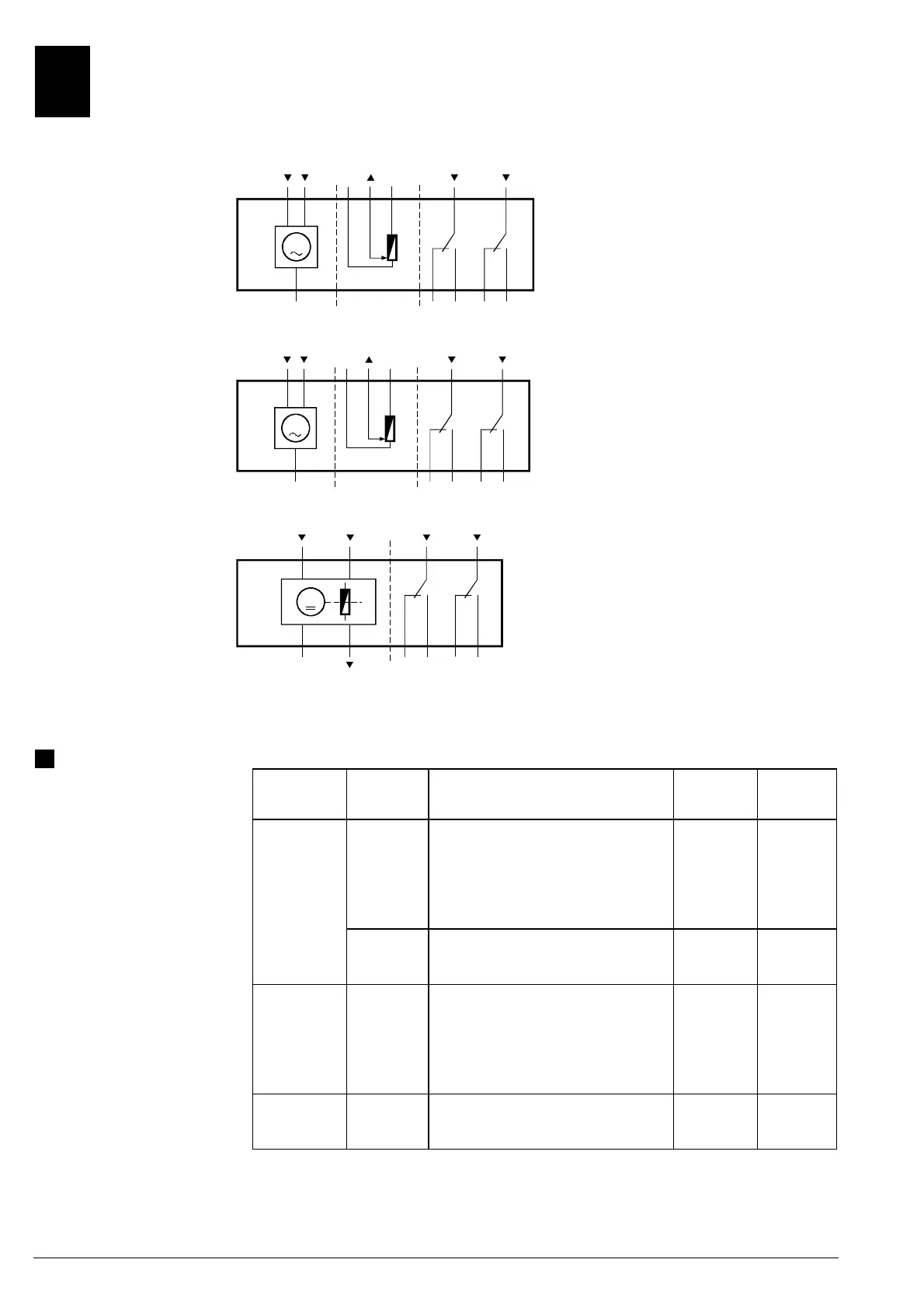

Geräteschaltpläne
Wiring diagrams
Schémas de raccordement
Kopplingsscheman
Aansluitschema’s
Schemi di collegamento
Kytkentäkaaviot
Conexionado eléctrico
Apparatdiagrammer
Schematy podłączeń
GBB131.1E
GBB135.1E
GIB131.1E
GIB135.1E
4626G01
A
100%
0%
(Y2)
AC 0 V
0...1000
Ω
AC 24 V...230 V / 6 (2) A
GIB13...
(a)
(G)
(Q12)
(Q14)
(Q24)
(Q22)
1S2S3S5S6
7P3S1S4
(Q11)
(Q21)
B
(Y1)
(b)
(c)
6P1P2
AC 24 V
M
GBB13...
AC 24 V
Dreipunkt-Steuerung
Three-position control
Commande 3 points
Treläges styrning
Driepuntsbesturing
Comando a 3 punti
Kolmipisteohjaus
Control a 3 puntos
Trepunktsstyring
Sygnał sterujący trójpołożeniowy
GBB331.1E
GBB335.1E
GIB331.1E
GIB335.1E
4626G02
A
100%
0%
(Y2)
AC 230 V
0...1000
Ω
AC 24 V...230 V / 6 (2) A
GIB33...
(a)
(N)
(Q12)
(Q14)
(Q24)
(Q22)
4S2S3S5S6
7P3S1S4
(Q11)
(Q21)
B
(Y1)
(b)
(c)
6P1P2
M
GBB33...
AC 230 V
Dreipunkt-Steuerung
Three-position control
Commande 3 points
Treläges styrning
Driepuntsbesturing
Comando a 3 punti
Kolmipisteohjaus
Control a 3 puntos
Trepunktsstyring
Sygnał sterujący trójpołożeniowy
GBB161.1E
GBB163.1E
GBB164.1E
GBB166.1E
GIB 161.1E
GIB 163.1E
GIB 164.1E
GIB 166.1E
M
4636G01
A
100%
0%
DC 0..10 V
(G)
AC 24 V
DC 0..10 V
GIB16...
(Y)
(G0)
(U)
(Q12)
(Q14)
(Q24)
(Q22)
29
S2 S3 S5 S6
1 8 S1 S4
(Q11)
(Q21)
B
AC 24 V...230 V / 6 (2) A
GBB16...
AC 24 V
Stetigsteuerung DC 0...10 V
Continuous control DC 0...10 V
Commande progressif DC 0...10 V
Kontinuerlig styrsignal 0...10 V DC
Modulere besturing 0...10 VDC
Comando analogico 0...10 V c.c.
Jatkuva ohjaus DC 0...10 V
Control continuo 0...10 VCC
Kontinuerlig styring DC 0...10 V
Sygnał sterujący 0…10 V DC
de
Kabelbezeichnungen
Anschluss-
kabel
Ader-
beschriftung
Bezeichnung Farbe LG-Klemmen
Code
Antriebe 1 System Potential AC 24 V rot G
AC 24 V 2 Systemnull schwarz G0
6 Stellsignal AC 24 V (6-1) Uhrzeigersinn violett Y1
7 Stellsignal AC 24 V (7-1) Gegenuhrzeigersinn orange Y2
8 Stellsignal DC 0...10 V (8-2) grau Y
9 Stellungsanzeige DC 0...10 V (9-2) rosa U
Antriebe 4 Nullleiter blau N
AC 230 V 6 Stellsignal AC 230 V (6-4) Uhrzeigersinn schwarz Y1
7 Stellsignal AC 230 V (7-4) Gegenuhrzeigersinn weiss Y2
Hilfsschalter S1 Schalter A Eingang grau/rot Q11
S2 Schalter A Ruhekontakt grau/blau Q12
S3 Schalter A Schliesskontakt grau/rosa Q14
S4 Schalter B Eingang schwarz/rot Q21
S5 Schalter B Ruhekontakt schwarz /blau Q22
S6 Schalter B Schliesskontakt schwarz /rosa Q24
Stellungsgeber P1 Potentiometer 0...100 % (P1-P2) weiss/rot a
P2 Potentiometer Abgriff weiss/blau b
P3 Potentiometer 100...0 % (P3-P2) weiss/rosa c
