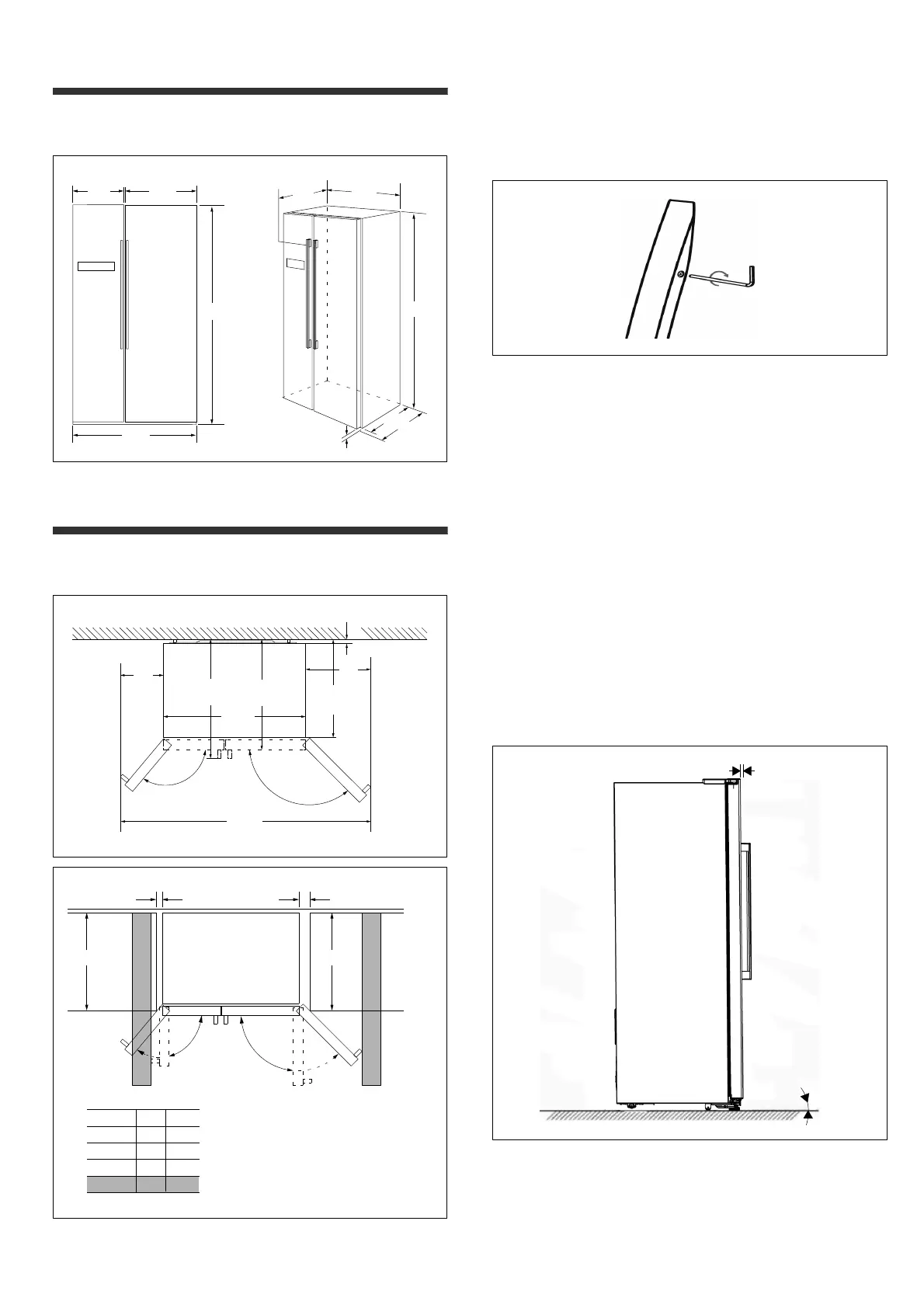

Aufstellmaße
908
1787
387
763
908
1730
629
708
515
min. 53
max. 62
Türöffnungswinkel
277
418
908
28
135°
130°
1603
763
708
629
(B)
a
b
90°
90°
135°
130°
(A) (A)
(B)
a b
600
A: Gerätetiefe
B: Wand
Wenn die Tür 90° geöffnet ist, können
Sie die·Schubladen herausziehen.
Wenn die Tür vollständig geöffnet ist,
können·Sie die Schubladen heraus
nehmen.
650
700
50
50
53
75
418
50
50
96
A
B
Handgriff befestigen
BitteprüfenSiedieHandgriffedesGerätes,bevorSie
es benutzen. Wenn ein Griff locker ist, diesen mit dem
Innensechskantschlüssel im Uhrzeigersinn anziehen.
Gerät ausrichten
DamitdasGeräteinwandfreifunktioniert,mussesmit
einer Wasserwaage eben ausgerichtet sein.
Ø Für ausreichende Ausrichtung und Belüftung im
unteren, hinteren Bereich des Gerätes müssen evtl.
die S chraubfüße verstellt werden.
Ø Damit sich die Türen von alleine schließen, durch
Drehen der Schraubfüße die Oberseite um etwa
15 mm bzw. 0,5° nach hinten neigen.
Ø Denken Sie daran, die Schraubfüße wieder hoch
zudrehen, wenn Sie das Gerät bewegen möchten,
so dass es frei rollen kann.
Ø Die Rollen sind starr und sollten nur zu Vorwärts-
und Rückwärtsbewegungen verwendet werden.
BeiseitlichenBewegungenkönnenderBodenund
die Rollen beschädigt werden.
Ø Richten Sie das Gerät nach einem Ortswechsel neu
aus.
0,5°
15 mm
