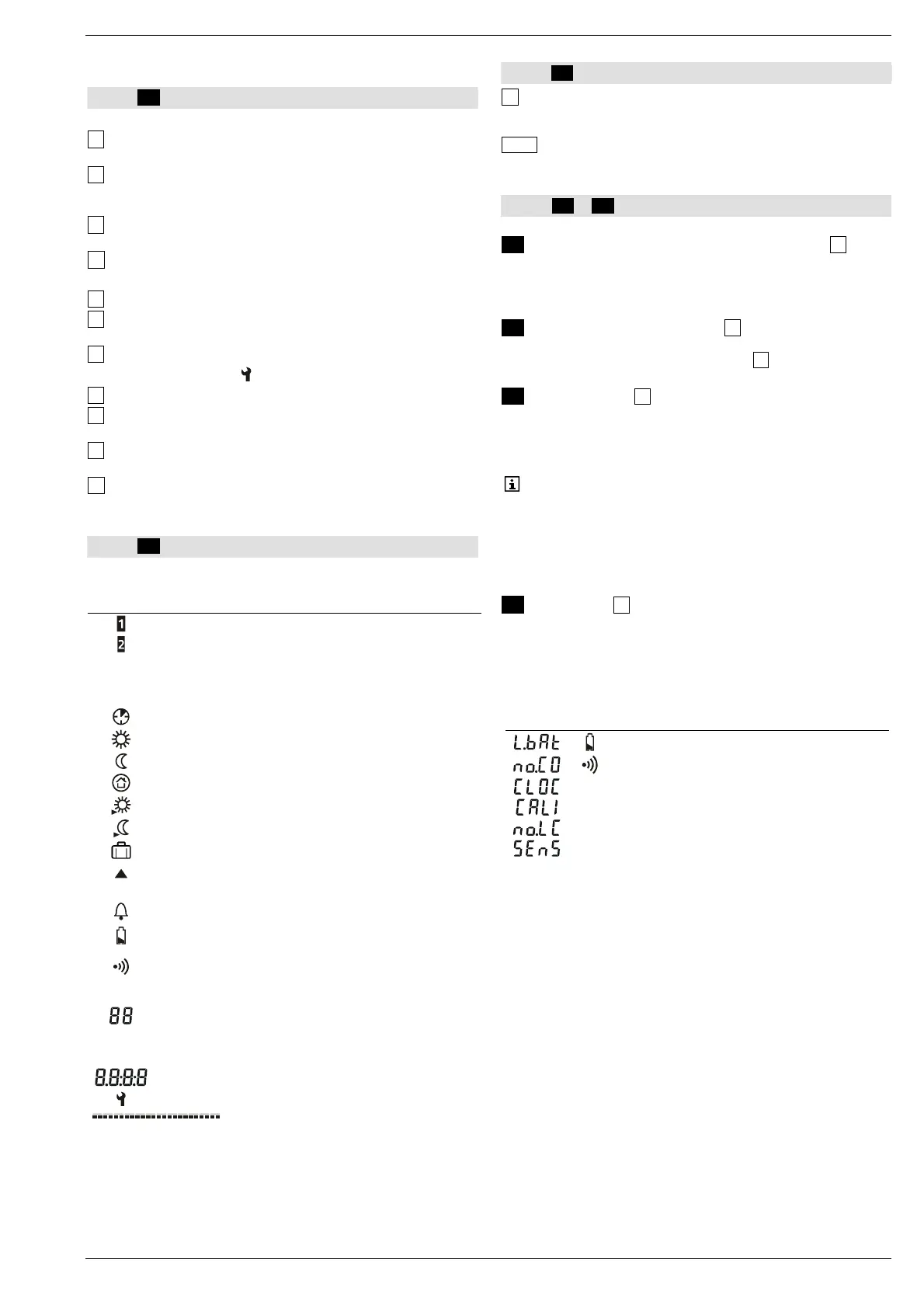

Betjening og display
Styreelementer for QAW912
Se figur 29 på side 5
Almindelig drift
1 Tilstandsknap: Ændrer driftstilstand (alle zoner).
Foretager skift i tidsindstillingsfunktionen (komfort/økonomi).
2 Timer/Prog-knap: Aktiverer tidsindstillingsfunktionen. Indstiller
varighed i tidsindstillingsfunktionen. Skifter til
programmeringstilstand (tryk i kun 0,4 sekunder).
3 Drejeknap: Vælger informationssiden.
Indstiller varighed i tidsindstillingsfunktionen.
F Funktionsknap: Skifter ibrugtagningsstilstanden.
I programmeringstilstand
1 Tilstandsknap: Afslutter programmeringstilstand.
2 Timer/Prog-knap: Bekræfter den valgte betjeningslinje til
ændring af værdi eller går tilbage til valg af betjeningslinje.
3 Drejeknap: Vælger en betjeningslinje eller rediger værdierne.
I ibrugtagningsstilstand
1 Tilstandsknap: Afslutter ibrugtagningstilstand.
2 Timer/Prog-knap: Bekræfter den valgte betjeningslinje til
ændring af værdi eller går tilbage til valg af betjeningslinje.
3 Drejeknap: Vælger en betjeningslinje eller redigerer
værdierne.
F Funktionsknap: Sletter enhed på enhedslisten, nulstiller
enheden til fabriksindstillinger.
Display på QAW912
Se figur 30 på side 5
Alle symboler og deres placering kan ses på displayet.
Symbolerne betyder følgende.
Symbol Kort beskrivelse
Zone 1
Zone 2
AUTO
Automatisk driftstilstand: De aktuelle varmeniveauer styres af
tidsindstillingsprogrammet for den tilsvarende zone.
MAN
Manuel driftstilstand: Varmeniveauerne styres af indstillingerne på
rumenheden.
Tidsindstillingsfunktionen er aktiv. Vises også under indstilling af tiden.
Varmer op indtil komfortsætpunktet.
Varmer op indtil økonomisætpunktet.
Beskyttet tilstand.
Funktion for optimeret aktiveringstid aktiv.
Funktion for optimeret inaktiveringstid aktiv.
Feriefunktion er aktiv.
Varmeanmodning tændt (kun med en forbundet RRV912 eller KRF960).
Day
Ugedag: 1 = Mandag … 7 = Søndag
Fejl på rumenheden eller en tildelt radioenhed.
Batterikapaciteten i rumenheden eller den tildelte radioenhed er lav og skal
udskiftes med det samme.
Enhedsforbindelse/radioforbindelsestest/radiokommunikationsfejl. Symbolet
blinker, når der oprettes forbindelse mellem enheder og under en aktiv
radioforbindelsestest.
Prog
Valg af linje (1..70); dette symbol blinker under valg af linje.
Linjenummer (1..70), ugedag (1..7) eller enhedsnummer (d1..d7).
Set
Regulerbar værdi. Dette symbol blinker, når værdien indstilles.
Actual
Ikke-regulerbar værdi.
Visning af værdi eller redigering af værdi.
Ibrugtagningstilstand.
Tidsindstillingsprogram i intervaller på en time.
Styring og visning af elementer på SSA955
Se figur 31 på side 5
F Funktionsknap: Oprettelse af forbindelse mellem SSA995 og
QAW912, batteritest, forbindelsestest, nulstilling af enhed til
fabriksindstillinger.
LED Displayfunktion: Se den detaljerede beskrivelse for de
tilsvarende styretrin.
Styring under almindelig drift
Se figur 32 til 35 på side 5 - 6
Valg af driftstilstand
32 Driftstilstanden kan indstilles med tilstandsknappen 1 . Den
valgte driftstilstand gælder for begge zoner. Det er muligt at vælge
driftstilstandene "Auto", "Manual Comfort", "Manual Eco" og
"Manual Protection".
Tidsindstillingsfunktion
33 Tryk kort på Timer/Prog-knappen 2 for at aktivere
tidsindstillingen. Hver gang der trykkes på Timer/Prog-knappen
eller ved hvert drejetrin med drejeknappen 3 forlænges værdien
med 30 minutter (mulige tidsrum mellem 00:30 og 96:00 [t:m]).
34 Tilstandsknappen 1 kan bruges til at skifte mellem
funktionerne "Comfort timer" (komfortniveau i den tidsindstillede
periode) og "Absent timer" (lavere varmeniveau i den
tidsindstillede periode).
Hver tidsindstilling træder i kraft efter 4 sekunder (timeout).
Tidsindstillingen gælder for begge zoner. Tiden kan indstilles
og aktiveres i alle driftstilstande (AUTO/MAN).
Hvis der trykkes kort på Timer/Prog-knappen, mens
tidsindstillingsfunktionen er aktiv, vises den resterende tid.
Tidsindstillingen kan annulleres ved at trykke på tilstandsknappen
eller ved at nulstille varigheden for tidsindstillingen til 00:00.
Informationssider
35 Drejeknappen 3 kan bruges til at bladre gennem
informationssiderne. Antallet og typen af informationssider
afhænger af enhedens konfiguration (antal zoner) og driftsstatus
(f.eks. ferier).
Fejlmeddelelser
Fejlene vises på en særskilt informationsside, som vises med det
samme, når fejlen opstår.
Fejltekst Symbol Beskrivelse
Batterikapacitet for QAW912 eller SSA955 lav (low battery).
Fejl i radiokommunikation (no communication).
Ugyldigt klokkeslæt (clock).
Kalibreringsfejl for SSA955 (calibration).
Ingen primær styr.enh. forbundet (no lead controller), konfig.fejl.
Defekt rumtemperaturføler for QAW912 eller SSA955 (sensor).
Fejlfinding
I tilfælde af L.bAt viser displayet, hvilke enheder, der har lav
batterikapacitet (d1..d7). Udskift batterierne i den pågældende
enhed (se "Vedligeholdelse/servicering"), og kør derefter
radioforbindelsestesten (56).
I tilfælde af no.CO viser displayet, hvilke enheder, der har
forårsaget fejlen (d1..d7). Kontroller enhedens batterikapacitet, og
kør radioforbindelsestesten (56). Enheder, som har mistet
forbindelsen, synkroniseres igen med QAW912.
Hvis CLOC vises, skal klokkeslættet indstilles (3-5).
I tilfælde af en CALI-fejl skal det kontrolleres, om den tilsvarende
styreenhedsaktuator er korrekt placeret på ventilen, og om
ventilen kan betjenes. Aktuatoren kalibrerer sig selv igen, når
batterierne er blevet udskiftet.
Hvis no.LC vises, skal en SSA955-styreenhedsaktuator forbindes
med den viste zone (se "Ibrugtagning").
I tilfælde af en SEnS-fejl skal enheden med den defekte
temperaturføler udskiftes.
