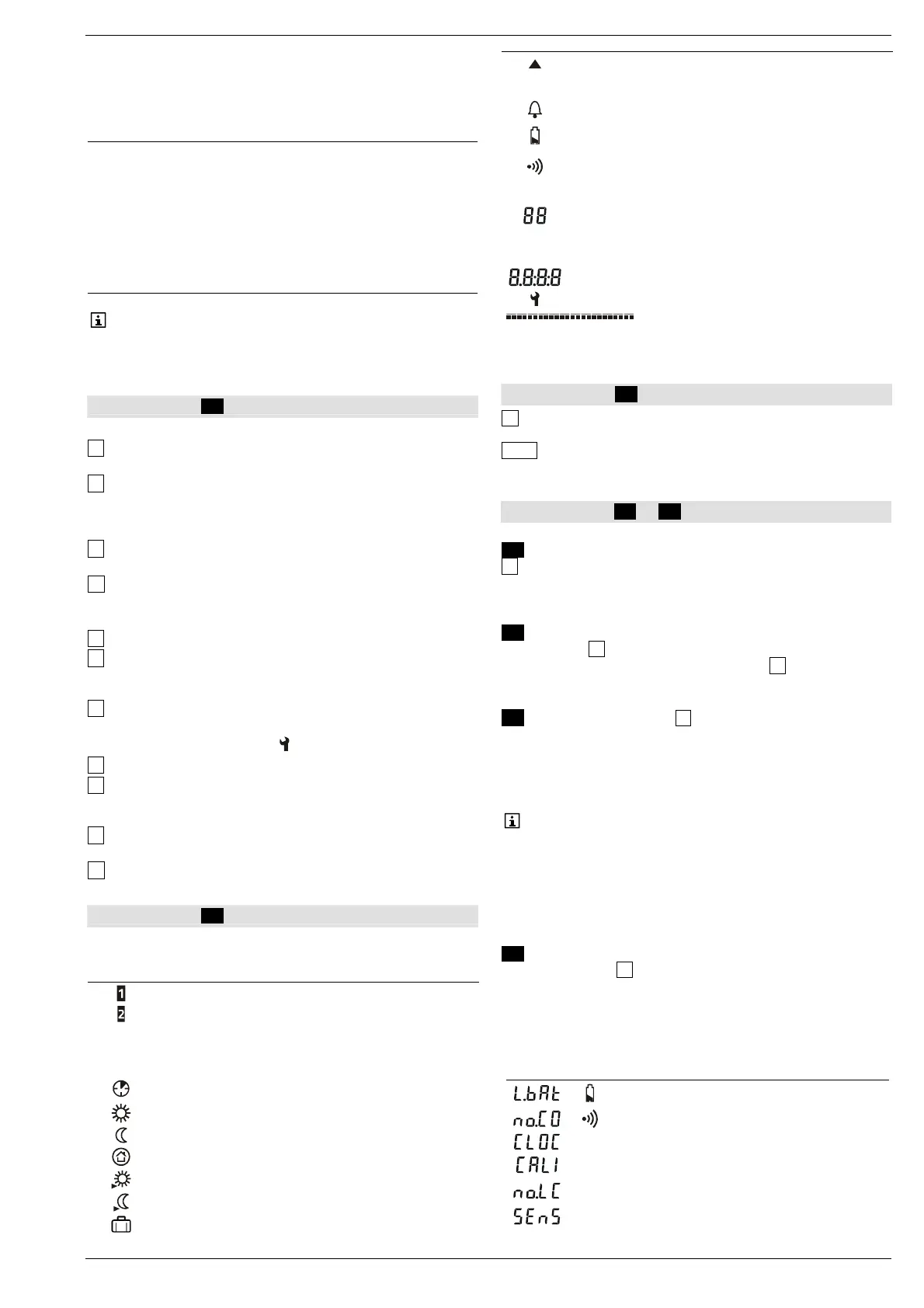

Siemens Building Technologies 74 319 0677 0 a G2720xx 07.04.2009 61 / 98
ventilu v oboch zónach klesne pod hodnotu na prevádzkovom
riadku 62.
Zobrazuje sa aktuálny stav spracovania požiadavky na
vykurovanie (63).
Automatické prepínanie letného času
Riadok Funkcia, parameter Jednotka VN Rozsah Nastavenie
64 Začiatok letného času dd.MM 25.03 01.01..31.12
65 Koniec letného času dd.MM 25.10 01.01..31.12
Čas na zariadení miestnosti je nastavený ako nedeľa po
nastavenom dátume (VN = posledná nedeľa v mesiaci) pre letný
čas alebo zimný čas.
Ak je na oboch riadkoch nastavený rovnaký dátum, nevykoná sa
žiadna automatická zmena času na letný čas.
Verzia zariadenia QAW912
Riadok Funkcia, parameter Jednotka VN Rozsah Nastavenie
70 Verzia zariadenia QAW912 - Len zobrazenie
Verzia zariadenia partnerských zariadení je zobrazená v
zozname zariadení (57) – pozrite časť „Zoznam zariadení“.“
Prevádzka a zobrazenie
Ovládacie prvky zariadenia QAW912
Prezrite si obrázok 29 na strane 5.
Normálna prevádzka
1 Tlačidlo režimu: Na zmenu režimu prevádzky (všetky zóny).
Prepínanie v rámci funkcie časovača (Komfort/Útlm).
2 Tlačidlo Časovač/Prog: Aktivovanie funkcie časovača.
Nastavenie trvania počas vykonávania funkcie časovača. Prechod
do režimu programovania (podržte tlačidlo stlačené dlhšie ako 0,4
sekundy).
3 Otočný ovládač: Výber informačnej stránky.
Nastavenie trvania počas vykonávania funkcie časovača.
F Funkčné tlačidlo: Pre prechod do režimu uvedenia do
prevádzky.
Režim programovania
1 Tlačidlo režimu: Ukončenie režimu programovania.
2 Tlačidlo Časovač/Prog: Prechod na vybraný prevádzkový
riadok s cieľom upraviť hodnotu alebo návrat k výberu
prevádzkového riadka.
3 Otočný ovládač: Výber prevádzkového riadka alebo úprava
hodnôt.
Režim uvedenia do prevádzky
1 Tlačidlo režimu: Ukončenie režimu uvedenia do prevádzky.
2 Tlačidlo Časovač/Prog: Prechod na vybraný prevádzkový
riadok s cieľom upraviť hodnotu alebo návrat k výberu
prevádzkového riadka.
3 Otočný ovládač: Výber prevádzkového riadka alebo úprava
hodnôt.
F zariadení, obnovenie výrobných nastavení zariadenia.
Zobrazenie zariadenia QAW912
Prezrite si obrázok 30 na strane 5.
Všetky symboly a ich pozície sú viditeľné v úplnom zobrazení.
Symboly majú nasledujúci význam.
Symbol Krátky opis
Zóna 1
Zóna 2
AUTO
Režim automatickej prevádzky: Aktuálne úrovne vykurovania sú ovládané
programom časovača pre príslušnú zónu.
MAN
Režim ručnej prevádzky: Úrovne vykurovania sú ovládané nastavením
zariadenia miestnosti.
Funkcia časovača je aktívna. Zobrazuje sa tiež počas nastavovania funkcie
časovača.
Vykurovanie podľa žiadanej hodnoty Komfort.
Vykurovanie podľa žiadanej hodnoty Útlm.
Režim ochrany.
Optimalizovaná funkcia času aktivácie je aktívna.
Optimalizovaná funkcia času deaktivácie je aktívna.
Funkcia prázdnin je aktívna.
Symbol Krátky opis
Spracovanie požiadavky na vykurovanie zapnuté (len s pripojeným
zariadením RRV912 alebo KRF960).
Day
Deň v týždni: 1 = pondelok … 7 = nedeľa
Chyba v zariadení miestnosti alebo v priradenom zariadení na rádiové
spojenie.
Batérie v zariadení miestnosti alebo v pridruženom zariadení na rádiové
spojenie sa čoskoro vybijú a mali by ste ich ihneď vymeniť.
Chyba pridruženia zariadenia / testu rádiového spojenia / rádiovej
komunikácie. Tento symbol bliká pri pridružovaní zariadení a počas
aktívneho testu rádiového spojenia.
Prog
Výber riadka (1..70); tento symbol bliká počas výberu riadka.
Číslo riadka (1..70), deň v týždni (1..7) alebo číslo zariadenia (d1..d7).
Set
Nastaviteľná hodnota. Tento symbol bliká pri nastavovaní hodnoty.
Actual
Hodnota, ktorú nemožno nastaviť.
Zobrazenie hodnoty alebo úprava hodnoty.
Režim uvedenia do prevádzky.
Program časovača s krokom jedna hodina.
Ovládacie prvky a prvky zobrazenia zariadenia
SSA955
Prezrite si obrázok 31 na strane 5.
F QAW912, test batérií, test spojenia, obnovenie výrobných
nastavení zariadenia.
LED Funkcia displeja: Prečítajte si podrobné opisy príslušných
krokov ovládania.
Ovládanie pri normálnej prevádzke
Prezrite si obrázky 32 až 35 na stránkach 5 až 6.
Výber režimu prevádzky
32 Režim prevádzky možno nastaviť pomocou tlačidla režimu
1 . Vybraný režim prevádzky sa vzťahuje na obe zóny. Vyberať
možno z režimov „Auto“, „Ručný komfort“, „Ručný útlm“ a „Ručná
ochrana“.
Funkcia časovača
33 Funkciu časovača možno aktivovať stlačením tlačidla
Časovač/Prog 2 . Každým stlačením tlačidla Časovač/Prog alebo
každým krokom otočenia otočného ovládača 3 sa hodnota
časovača zvýši o 30 minút (nastaviť možno trvanie od 00:30 do
96:00 [h:m]).
34 Pomocou tlačidla režimu 1 možno prepínať medzi funkciami
„Časovač Komfort“ (komfortná úroveň počas obdobia použitia
časovača) a „Neprítomný časovač“ (nižšia úroveň vykurovania
počas obdobia použitia časovača).
Každé nastavenie časovača sa prejaví približne po 4 sekundách
(časový limit).
Funkcia časovača sa vzťahuje na obe zóny. Časovač možno
nastaviť a aktivovať v ktoromkoľvek režime prevádzky
(AUTO/MAN).
Po krátkom stlačení tlačidla Časovač/Prog, keď je funkcia
časovača aktívna, sa zobrazí zvyšný čas časovača.
Funkciu časovača možno zrušiť stlačením tlačidla režimu alebo
nastavením trvania časovača na hodnotu 00:00.
Informačné stránky
35 Medzi informačnými stránkami možno prechádzať pomocou
otočného ovládača 3 . Počet a typ informačných stránok sa líši v
závislosti od konfigurácie zariadenia (počet zón) a prevádzkového
stavu (napríklad prázdniny).
Chybové správy
Chyby sú uvedené na samostatnej informačnej stránke, ktorá sa
zobrazí ihneď po výskyte chyby.
Text chyby Symbol Popis
Kapacita batérií zariadenia QAW912 alebo SSA955 je nízka
(low battery = nízka kapacita batérií).
Chyba rádiovej komunikácie (no communication = žiadna
komunikácia).
Neplatný čas (clock = hodiny).
Chyba kalibrácie pre zariadenie SSA955
(calibration = kalibrácia).
Nie je pridružený žiadny hlavný regulátor (no lead controller =
žiadny hlavný regulátor), chyba konfigurácie.
Porucha snímača teploty priestoru pre zariadenie QAW912
alebo SSA955 (sensor = snímač).
