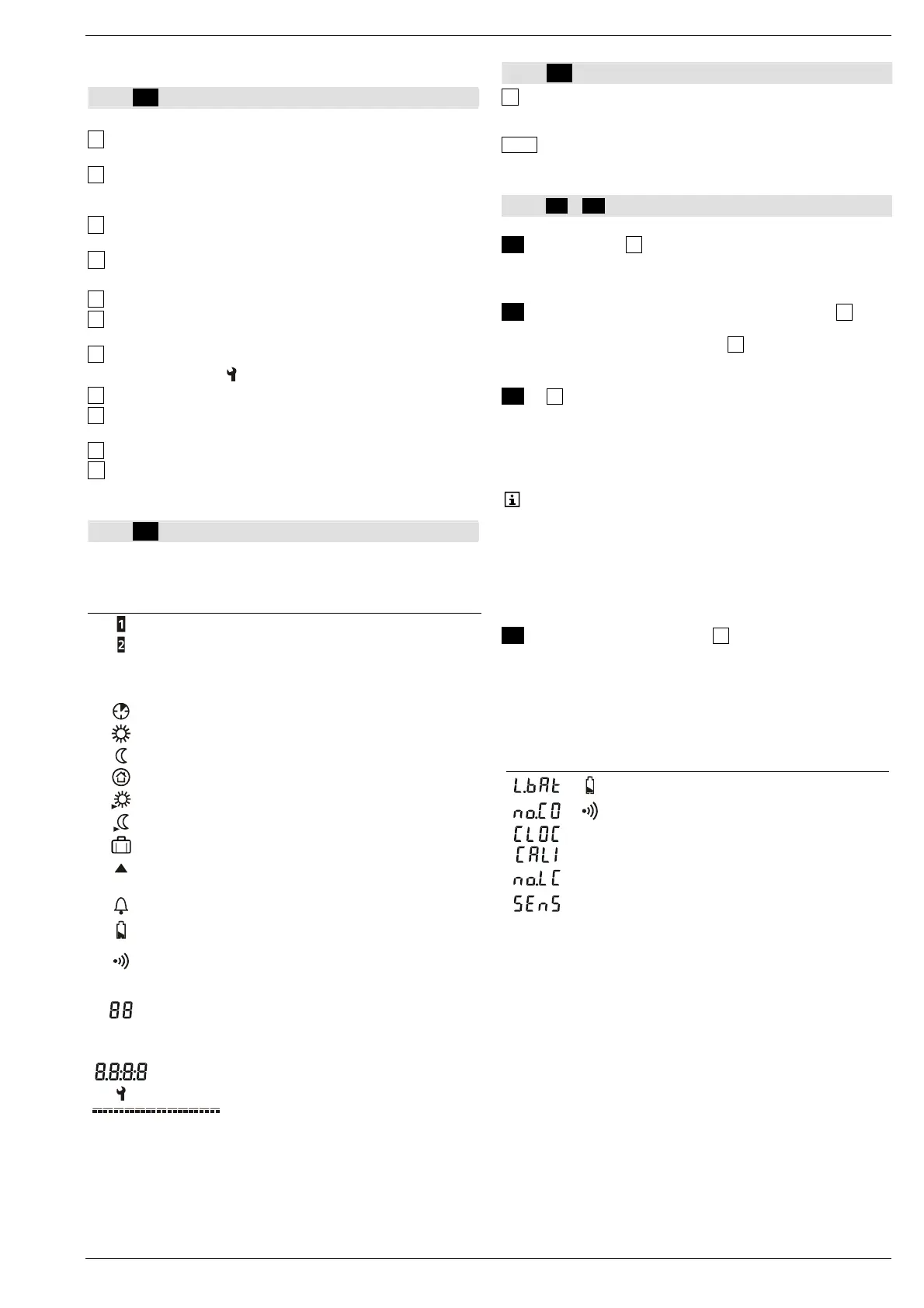

Siemens Building Technologies 74 319 0677 0 a G2720xx 07.04.2009 65 / 98
Kezelés és kijelző
A QAW912 vezérlőelemei
Lásd a 29 ábrát az 5. oldalon.
Normál működés esetén
1 Mode (Üzemmód) gomb: Üzemmódváltás (minden zónában).
Váltás az időzítő funkción belül (Komfort/Economy).
2 Timer/Prog gomb: Az időzítő funkció aktiválása. Az időtartam
beállítása az időzítő funkcióban. Átkapcsolás programozási
módba (0,4 másodpercnél hosszabban lenyomva).
3 Forgatógomb: Az információs oldal kiválasztása.
Az időtartam beállítása az időzítő funkcióban.
F Funkciógomb: Átkapcsolás beüzemelési módba.
Programozási módban
1 Mode (Üzemmód) gomb: Kilépés a programozási módból.
2 Timer/Prog gomb: A kiválasztott funkció megnyitása
értékmódosítás céljából, illetve visszatérés a funkcióválasztáshoz.
3 Forgatógomb: Funkció kiválasztása vagy érték módosítása.
Beüzemelési módban
1 Mode (Üzemmód) gomb: Kilépés a beüzemelési módból.
2 Timer/Prog gomb: A kiválasztott funkció megnyitása
értékmódosítás céljából, illetve visszatérés a funkcióválasztáshoz.
3 Forgatógomb: Funkció kiválasztása vagy érték módosítása.
F Funkciógomb: Eszköz törlése az eszközlistából; eszköz gyári
beállításainak visszaállítása.
A QAW912 kijelzője
Lásd a 30 ábrát az 5. oldalon.
A teljes kijelzőn minden egyes szimbólum látható azon a helyen,
ahol meg szokott jelenni. Az alábbi táblázatban az egyes
szimbólumok jelentését ismertetjük.
Szimbólum Rövid leírás
1. zóna
2. zóna
AUTO
Automatikus üzemmód: az aktuális fűtési szinteket az időzítőprogram
szabályozza a megfelelő zónában.
MAN
Kézi üzemmód: a fűtési szinteket a helyiségeszköz beállításai szabályozzák.
Aktív az időzítő funkció. Ugyancsak látható az időzítő funkció beállításakor.
Fűtés a Komfort alapjel értékére.
Fűtés az Economy alapjel értékére.
Védett üzemmód.
Aktív az optimalizált bekapcsolási idő funkció.
Aktív az optimalizált kikapcsolási idő funkció.
Aktív a szabadság funkció.
Fűtés igénylése (csak csatlakoztatott RRV912 vagy KRF960 eszközzel).
Day
A hét napja: 1 = hétfő … 7 = vasárnap
Hiba a helyiségeszközben vagy egy hozzárendelt rádióeszközben.
A helyiségeszköz vagy egy hozzárendelt rádióeszköz elemei hamarosan
lemerülnek, azonnali csere szükséges.
Eszköz kapcsolása / rádiókapcsolat tesztelése / rádiókommunikációs hiba.
Eszköz kapcsolása, illetve aktív rádiókapcsolat-tesztelés közben
a szimbólum villog.
Prog
Funkcióválasztás (1–70); a szimbólum a funkcióválasztás közben villog.
Funkció száma (1–70), a hét napja (1–7) vagy az eszköz száma (d1–d7).
Set
Módosítható érték. Az érték beállítása közben a szimbólum villog.
Actual
Nem módosítható érték.
Érték kijelzése vagy módosítása.
Beüzemelési mód.
Időzítőprogram egyórás lépésekben.
Az SSA955 vezérlő- és kijelzőelemei
Lásd a 31 ábrát az 5. oldalon.
F Funkciógomb: Az SSA995 kapcsolása a QAW912 eszközhöz,
elemteszt, kapcsolatteszt, az eszköz gyári beállításainak
visszaállítása.
LED Kijelző funkció: Részletes leírást a megfelelő vezérlési
lépéseknél talál.
Vezérlés normál működés esetén
Lásd a 32 – 35 ábrákat az 5 – 6. oldalon.
Üzemmód kiválasztása
32 Az üzemmód az 1 gombbal állítható be. A kiválasztott
üzemmód mindkét zónára érvényes. Automatikus, Kézi komfort,
Kézi eco vagy Kézi védett üzemmód választható.
Időzítő funkció
33 Az időzítő funkció aktiválásához nyomja le röviden a 2
Időzítő/Prog gombot. Az időzítő értéke az Időzítő/Prog gomb
minden egyes lenyomásával, illetve a 3 forgatógomb minden
egyes lépésével 30 perccel növekszik (00:30 és 96:00 [ó:p]
közötti időtartam állítható be).
34 Az 1 üzemmódválasztó gomb segítségével átkapcsolhat
a Komfort időzítő (Komfort szint az időzítő időtartama alatt) és
a Távollét időzítő (alacsonyabb fűtési szint az időzítő időtartama
alatt) funkció között.
Az időzítő minden beállítása 4 másodperc elteltével lép érvénybe
(időkorlát).
Az időzítő funkció mindkét zónára érvényes. Az időzítő
bármilyen üzemmódban (AUTO/MAN) beállítható és
aktiválható.
Ha aktív az időzítő funkció, a hátralévő időtartam
megjelenítéséhez nyomja le röviden az Időzítő/Prog gombot.
Az időzítő funkció kikapcsolásához nyomja meg az
üzemmódválasztó gombot, vagy állítson be 00:00 időtartamot.
Információs oldalak
35 Az információs oldalak között a 3 forgatógomb segítségével
lapozhat. Az információs oldalak száma és típusa az eszköz
konfigurációjától (zónák száma) és a működési állapottól (például
szabadság) függ.
Hibaüzenetek
A hibaüzenetek külön információs oldalon szerepelnek, amely
hiba esetén azonnal megnyílik.
Hiba
szövege
Szim-
bólum
Leírás
Hamarosan lemerül a QAW912 vagy SSA955 eleme
(low battery = alacsony telepfeszültség).
Rádiókommunikációs hiba (no communication = nincs
kommunikáció).
Érvénytelen idő (clock = óra).
SSA955 kalibrációs hibája (calibration).
Nincs kapcsolt vezérszabályozó (no lead controller = nincs
vezérszabályozó), konfigurációs hiba.
Meghibásodott a QAW912 vagy SSA955 helyiséghőmérséklet-
érzékelője (sensor = érzékelő).
Hibaelhárítás
L.bAt esetén a kijelzőn látható, melyik eszköz elemei vannak
lemerülőben (d1–d7). Cseréljen elemet az adott eszközben (lásd
„Karbantartás és szerviz”), majd tesztelje a rádiókapcsolatot (56).
no.CO esetén a kijelzőn látható, hogy melyik eszköz okozta
a hibát (d1–d7). Ellenőrizze az adott eszköz elemeinek
kapacitását, és tesztelje a rádiókapcsolatot (56). Végbemegy
azon eszközök újbóli szinkronizálása, amelyeknek megszakadt
a kapcsolatuk a QAW912 eszközzel.
CLOC hibajelzés esetén be kell állítani az órát (3–5).
CALI hibák esetén ellenőrizze, hogy jól van-e a szelepen
elhelyezve a megfelelő szabályozó beavatkozóegység, és hogy
működik-e a szelep. Az elemek kivétele és visszahelyezése után
a beavatkozóegység újrakalibrálja magát.
Ha no.LC hibajelzés látható, akkor SSA955 beavatkozóegységet
kall kapcsolni a jelzett zónához (lásd „Üzembe helyezés”).
SEnS hiba esetén ki kell cserélni azt az eszközt, amelynek
meghibásodott a hőmérséklet-érzékelője.
