Montagem

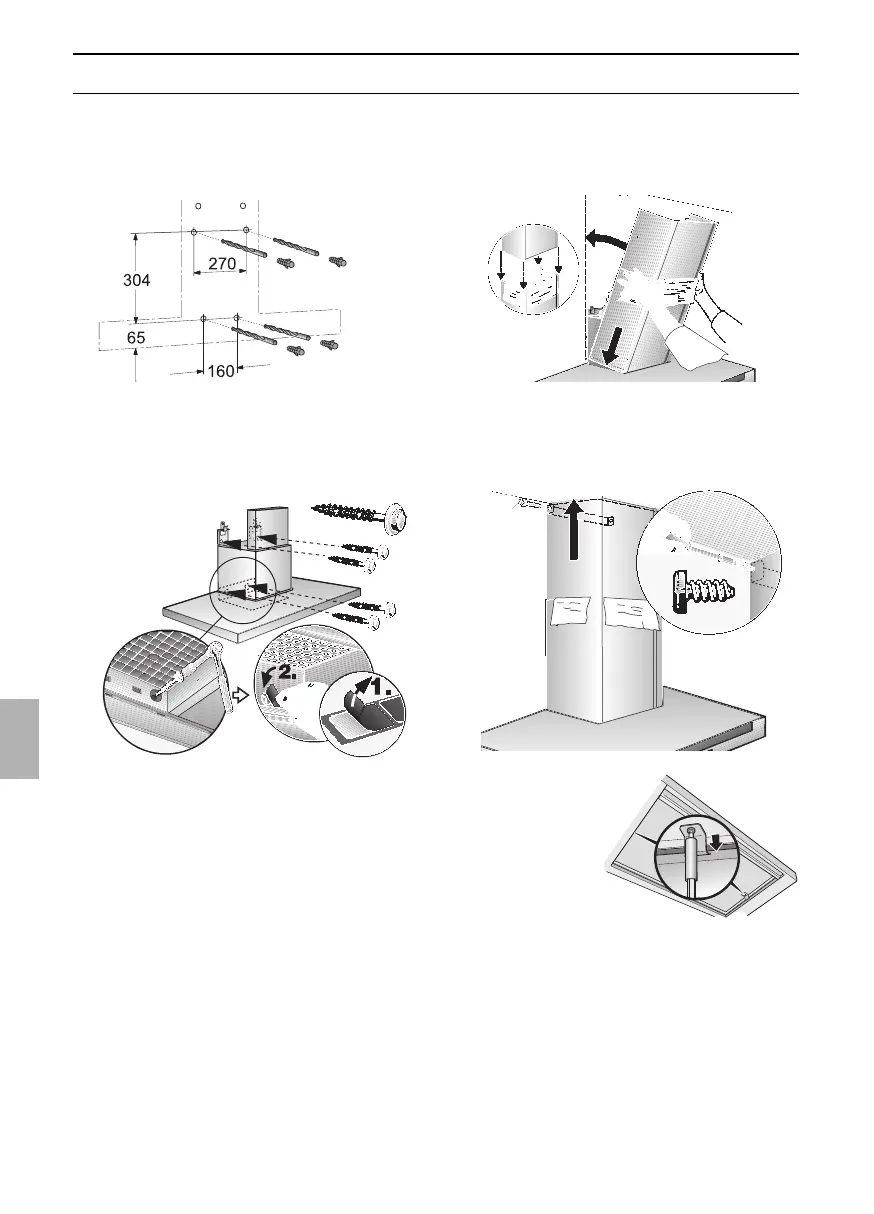

07. Retirar o exaustor.
Fazer os 4 furos de fixação inferiores
l 8 mm e introduzir as buchas à face
com a parede.
08. Pendurar o exaustor e fixá-lo com os
4 parafusos restantes.
09. Colar sobre cada um dos furos de
fixação inferiores uma película na
protecção da grelha.
15. Deslocar, com cuidado, o tubo
decorativo superior para cima e, com
2 parafusos, fixá-lo, lateralmente, no
ângulo de fixação. suporte.
16. Desaparafusar as
seguranças de
transporte à es-
querda e à
direita. As
seguranças de
transporte devem
ser entregues ao cliente
para este as guardar.
Depois de retirar as protecções
para transporte, e durante a limpeza,
deverá dar atenção às indicações
relativamente ao perigo de entalões.
17. Voltar a montar o filtro de gordura
(ver instruções de serviço).
Voltar a montar a chapa de
encaminhamento do ar (ver filtros de
carvão activo).
10. Fazer a ligação dos tubos.
11. Fazer a ligação eléctrica.
12. Retirar com cuidado a película de
protecção.
Procure evitar provocar danos nas
superfícies delicadas de aço inox.
13. Enfiar o tubo decorativo superior
(ranhuras para baixo) no tubo
decorativo inferior.
Procure evitar riscos durante a
introdução das duas partes do
revestimento, uma na outra, colocando
por ex., o gabarito de montagem como
protecção sobre o canto do
revestimento inferior.
14. Montar os dois tubos decorativos
ligeiramente inclinados e, depois,
deslocá-los para trás, até ao encosto
na parede.
100
