Inbouwen

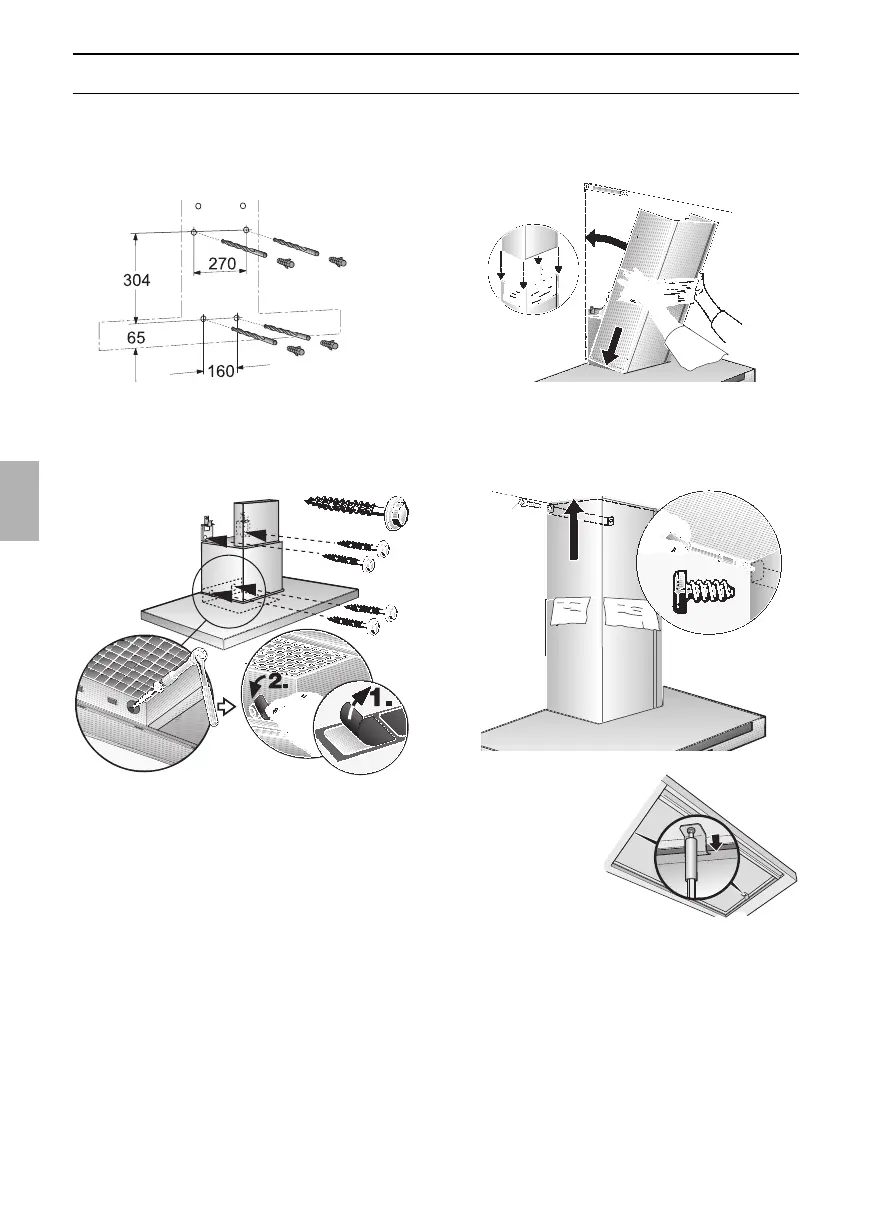

07. De wasemafzuigkap verwijderen.
De 4 onderste bevestigingsgaten
ø 8 mm boren en de pluggen er geheel
indrukken.
08. De afzuigkap ophangen en met de
resterende 4 schroeven vastschroeven.
09. Plak beschermfolie over de gaten van
de 2 onderste bevestigingsschroeven in
het veiligheidsrooster.
14. De complete schoorsteenafscherming
schuin aanbrengen en naar achteren
kantelen.
15. Het bovenste schoorsteenafscherm-
stuk voorzichtig bovenwaarts uittrekken
en met 2 schroeven zijdelings vast-
schroeven op de bevestigingshaak.
16. De transportbevei-
ligingen links en
rechts afschroe-
ven. De trans-
portbeveili-
gingen moeten
ter bewaring aan
de klant worden
overhandigd.
Neem na het verwijderen van de
transportbeveiligingen de veiligheids-
voorschriften en de aanwijzingen voor
reiniging en verzorging inzake
beknellingsgevaar in acht.
17. Vetfilter weer aanbrengen (zie de
gebruiksaanwijzing).
Luchtdeflector weer aanbrengen
(zie Actieve-koolfilter).
10. Buisverbinding tot stand brengen.
11. Elektrische verbinding tot stand
brengen.
12. Verwijder voorzichtig de folie.
Voorkom beschadiging van de
kwetsbare oppervlakken.
13. Het bovenste schoorsteenafscherm-
stuk (sleuven naar onderen) in het
onderste schoorsteenafschermstuk
schuiven.
Voorkom beschadiging bij het in
elkaar schuiven door bijvoorbeeld het
montagesjabloon ter bescherming over
de rand van de onderste schoor-
steenafscherming te leggen.
