72
Montaggio

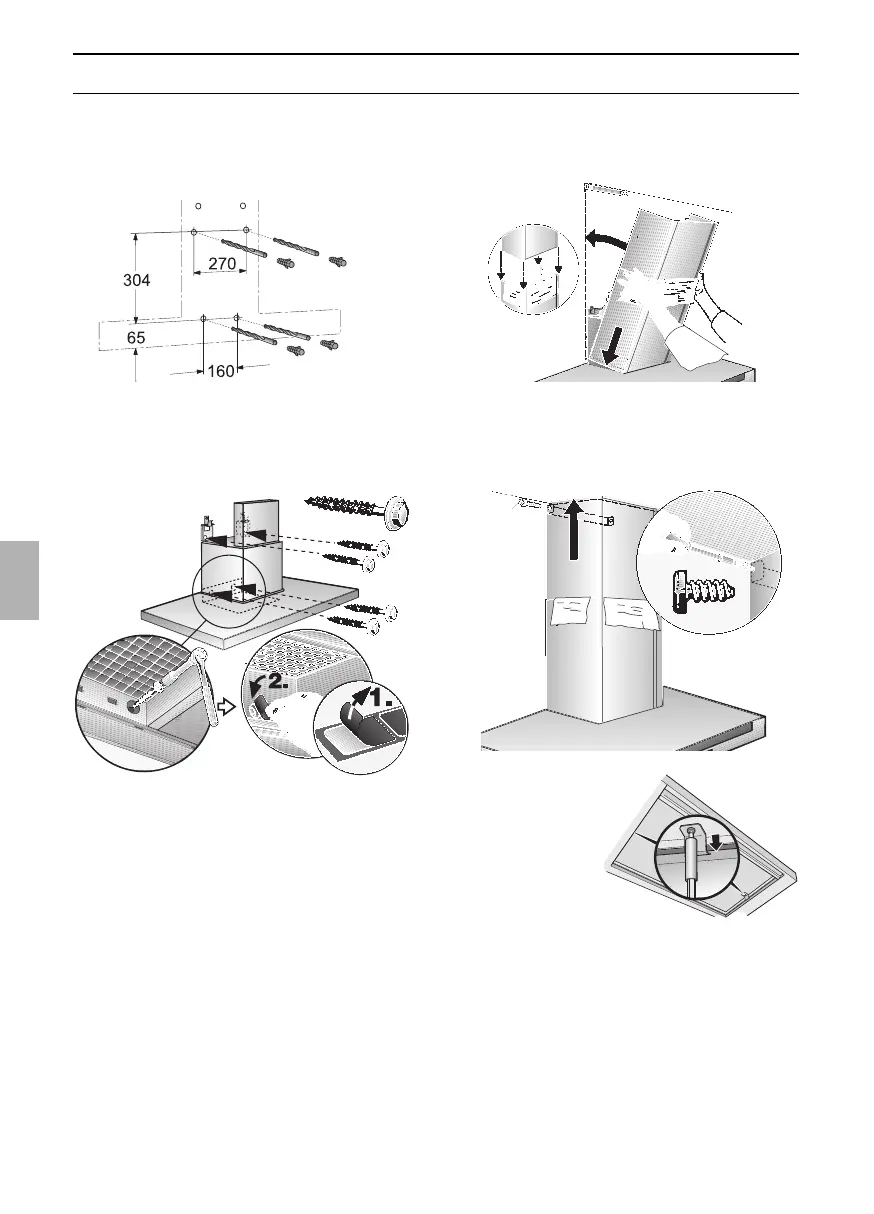

07. Rimuovere la cappa aspirante.
Trapanare i 4 fori di fissaggio inferiori
ø 8 mm ed inserire i tasselli a paro con
il muro.
08. Appendere la cappa aspirante ed
avvitarla con le altre 4 viti.
09. Incollare una lamella protettiva su
ciascuno dei fori delle 2 viti di fissaggio
inferiori sulla griglia di protezione.
14. Inserire sotto il rivestimento completo
del camino tenendolo obliquo e poi
ruotarlo verso dietro.
15. Estrarre con precauzione il rivestimento
superiore del camino verso l'alto ed
avvitarlo lateralmente con 2 viti alla
squadra di arresto.
16. Svitare i fermi di
trasporto a sinis-
tra e a destra.
I fermi di tras-
porto devono
essere con-
segnati al cliente e
da lui conservati.
Dopo la rimozione dei fermi di
trasporto, per la pulizia e la manuten-
zione osservare le istruzioni di sicurezza
relative ai pericoli di schiacciamento.
17. Rimontare il filtro grassi (vedi istruzioni
per l'uso).
Inserire di nuovo il deflettore d’aria
(vedi filtro a carbone attivo).
10. Collegare il tubo.
11. Collegare l'alimentazione elettrica.
12. Staccare con precauzione il foglio
protettivo.
Attenzione a non danneggiare la
sensibile superficie.
13. Inserire il rivestimento superiore del
camino (fessure rivolte verso il basso)
nel rivestimento inferiore del camino.
Nell'introdurre le parti una nell'altra
è possibile evitare danni p. es.
disponendo la dima di montaggio come
protezione sullo spigolo del rivesti-
mento inferiore del camino.
