Montaje

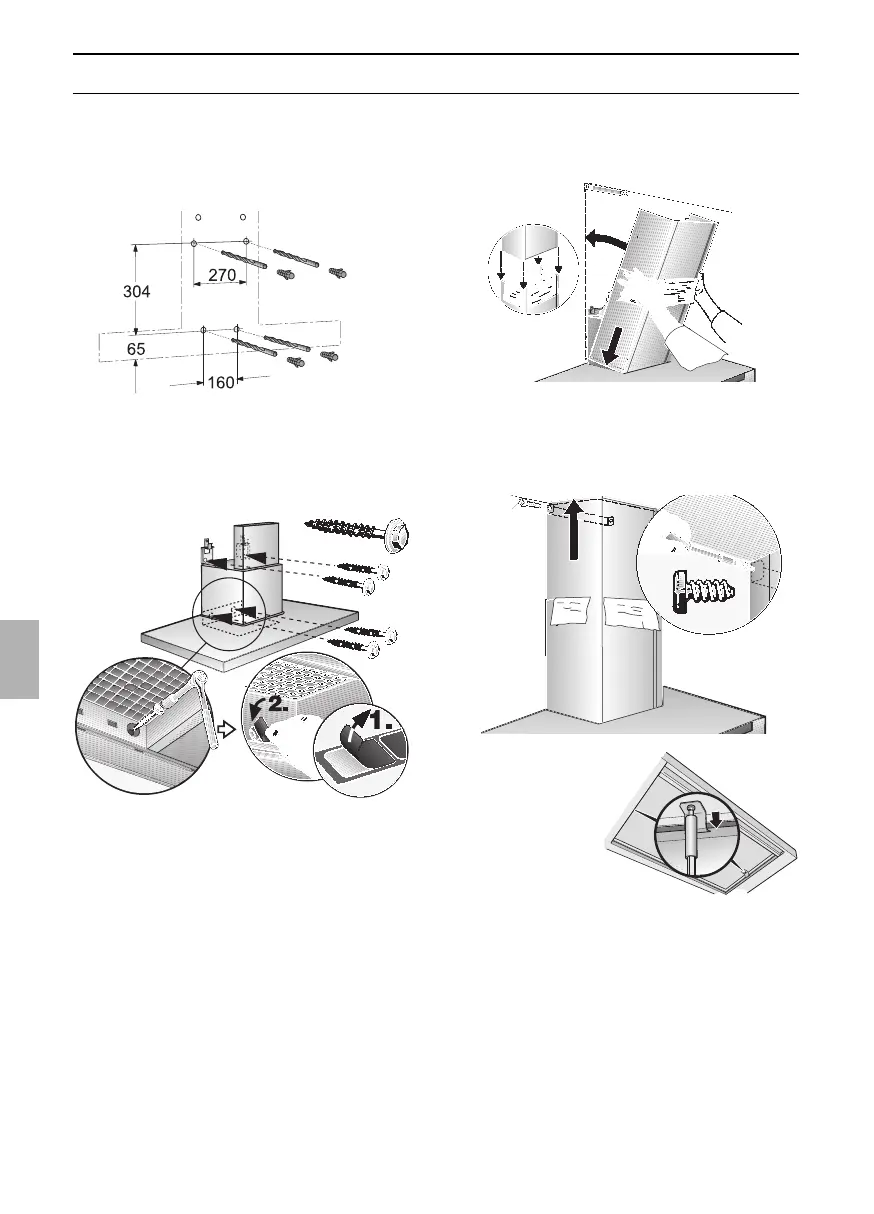

08. Enganchar la campana extractora y
fijarla con los cuatro tornillos restantes.
09.Pegar una lámina protectora sobre los
agujeros de la rejilla protectora
correspondientes a los tornillos de
sujeción inferiores.
14. Montar el revestimiento de chimenea
completo en posición inclinada y des-
plazarlo hacia atrás.
15. Desplazar cuidadosamente el
revestimiento superior de la chimenea
hacia arriba y atornillarlo lateralmente
con dos tornillos, en la escuadra de
soporte.
1.
2.
3.
16. Desenroscar los
seguros de trans-
porte izquierdo
y derecho. Los
seguros de
transporte de-
berán entregarse al
cliente para que éste las
guarde.
 Al retirar los seguros de transporte
deberán tenerse en cuenta las
instrucciones de seguridad, así como
los consejos y advertencias relativos al
peligro de lesiones por aplastamiento
al realizar los trabajos de limpieza y
cuidado del aparato.
17. Montar el filtro antigrasa (véanse al
respecto las instrucciones de uso de la
campana extractora).
 Montar la chapa deflectora
(véase el filtro de carbón activo).
10. Empalmar el tubo de evacuación del
aire en la campana extractora.
11. Conectar el aparato a la red eléctrica.
12. Retirar cuidadosamente la lámina
protectora.
 Evite que se produzcan daños
sobre las superficies sensibles.
13. Introducir el revestimiento superior de la
chimenea (con las rendijas hacia abajo)
en el revestimiento inferior
 ¡Evite los rasguños al montar los
elementos de revestimiento en forma
de chimenea, protegiendo con la
plantilla de montaje el borde del
elemento inferior del revestimiento.
07. Desmontar la campana extractora.
Practicar los cuatro taladros inferiores,
de 8 mm de diámetro, para los
tornillos de sujeción. Introducir los
tacos en los taladros a ras con la
pared.
86
