97
Antes da montagem
❑ Fixar o tubo de exaustão na redução.
O jogo completo
de montagem pode
ser adquirido nos
nossos Serviços
Técnicos.
O número de
encomenda corres-
pondente pode ser
encontrado no final
destas Instruções de
Serviço.
Potência optimizada do exaustor:
❑ Tubo de exaustão curto e liso.
❑ Tubo com número mínimo de curvas.
❑ Diâmetro do tubo e curvas tão grandes
quanto possível.
A utilização de tubos de aspiração
longos e rugosos no seu interior,
muitas curvas, ou diâmetros
reduzidos, provoca uma alteração
nas condições optimizadas de
ventilação e, simultaneamente, um
aumento do nível de ruídos.
O fabricante do exaustor não
assume qualquer responsabilidade
nas reclamações atribuídas ao
planeamento e instalação da
tubagem.
❑ Tubos circulares:
Recomendamos
um diâmetro interior de 150 mm, mas
no mínimo de 120 mm
❑ Canais planos têm que ter um secção
equivalente ao diâmetro dos tubos.
Eles não devem ter nenhum desvio
muito pronunciado.
l 120 mm ca. 113 cm
2
l 150 mm ca. 177 cm
2
❑ Se os diâmetros dos tubos
apresentarem diferenças:
Deverão ser aplicadas cintas de
vedação.
❑ No funcionamento com exaustão de
ar, deve ser garantida uma renovação
de ar suficiente.
Função de circulação de ar
❑ Com filtro de carvão activo, se não
existirem condições para funcionamento
de exaustão.

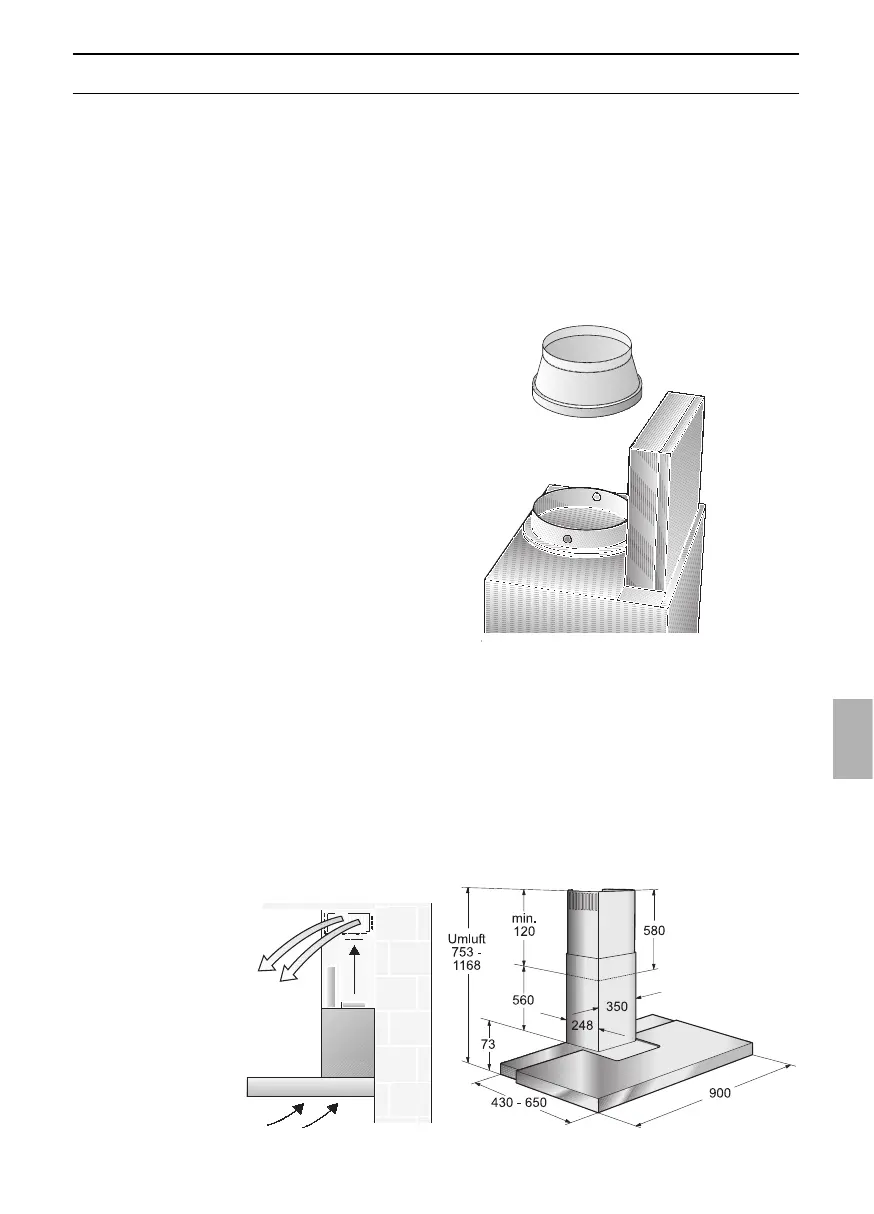

Ligação do tubo de exaustão
l 150 mm:
❑ Fixar o tubo de exaustão directamente
na tubuladura de ar.
Ligação do tubo de exaustão
l 120 mm:
❑ Fixar a redução directamente no bocal.
