11/17
Building Technologies CC1N7130es
15.03.2018
Datos técnicos (continuación)
Corriente del detector
necesaria
(con llama)
Corriente del detector
permitida
(sin llama)
Corriente del detector
posible con llama
(típico)
QRB1 ¹)
Min. 45 µA Máx. 5,5 µA 100 µA
QRB3 ¹)
Min. 45 µA Máx. 5,5 µA 100 µA
QRB4 ¹)
Min. 45 µA Máx. 5,5 µA 70 µA
QRC ¹)
Min. 45 µA Máx. 5,5 µA 70 µA
¹) Los valores de la tabla anterior sólo se aplican en las siguientes condiciones:
- Tensión de red en función de ejecución 120 V CA o 230 V CA
- Temperatura ambiente de 23 °C
Corriente del detector en
funcionamiento:
- Señal de llama inestable
- Testigo verde (LED) parpadeante
Corriente del detector en funcionamiento:
- Señal de llama estable
- El testigo verde (LED) permanece
encendido
QRB ¹)
< 45 µA > 45 µA
QRC ¹)
< 45 µA > 45 µA
¹) Los valores de la tabla anterior sólo se aplican en las siguientes condiciones:
- Tensión de red en función de ejecución 120 V CA o 230 V CA
- Temperatura ambiente de 23 °C
QRB QRC
12
11
LMO...
bl
µA DC
+
QRB...
7130v01/0700
sw
1211
LMO...
1
swbl
br
µA DC
+
QRC1...
7130v02/0700
Leyenda
µA DC microamp. CC
con resistencia
interna de
Ri = máx. 5 kς
bl Azul
sw Negro
br Marrón
Como alternativa a la medición de corriente del detector se puede utilizar la herramienta
de interfaz OCI400 con el software de PC ACS410. En tal caso, no se precisa de
microamperímetro CC.
Β
Nota:
¡Conexión de los cables del QRB4!
Cable azul del QRB4 al terminal 11.
Cable negro del QRB4 al terminal 12.
De lo contrario, el QRB4 no funcionará.
Control de llama con
QRB o QRC
Indicador de
funcionamiento testigo
verde (LED)

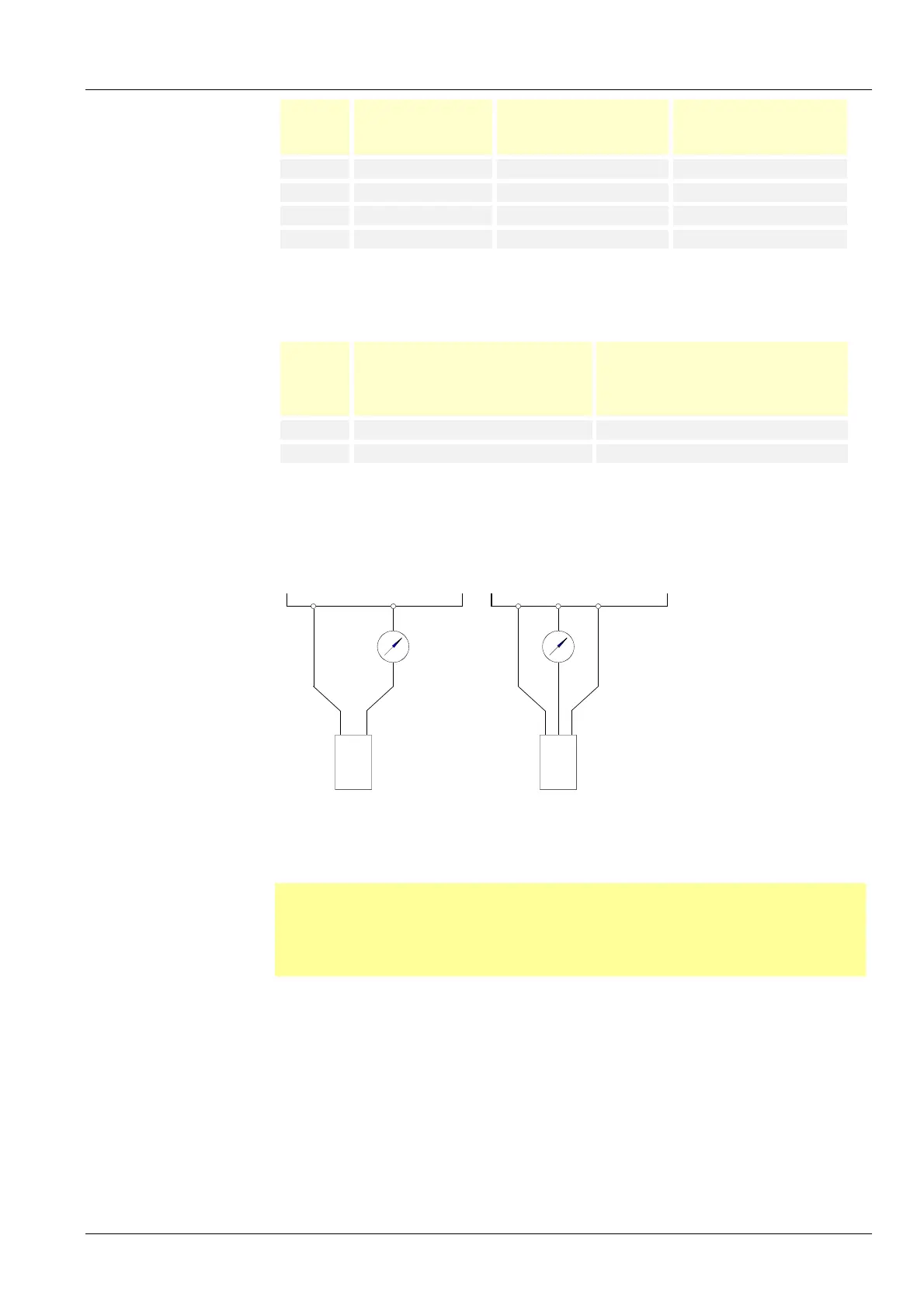

Circuito de medida para
detector de corriente
