Comandi, indicatori, diagnostica
EK
7130z05/0700
Il pulsante di sblocco (EK) è il principale elemento di comando per
poter sbloccare e attivare e disattivare la diagnostica.
7130z06it/0511
L’indicatore multicolore (LED) del pulsante di sblocco è l’elemento di
visualizzazione principale per la diagnostica visiva e di interfaccia.
Sia il pulsante di sblocco (EK) che le spie luminose (LED) sono posizionati sotto il
coperchio trasparente del pulsante di sblocco.
Sono possibili 2 modalità di diagnostica:
1. Diagnostica visiva: Indicazione di funzionamento o diagnostica dei guasti
2. Diagnostica con interfaccia: In questo caso sono necessari il cavo di collegamento
interfaccia OCI400 e il software PC ACS410, oppure degli analizzatori di gas di
combustione di determinati costruttori
Di seguito, vengono spiegati i simboli di diagnostica. Durante il normale funzionamento,
i diversi stati vengono indicati in forma di codici cromatici, riportati nella tabella
sottostante.
Durante l’avvio, viene fornita un’indicazione dello stato in base alla seguente tabella:

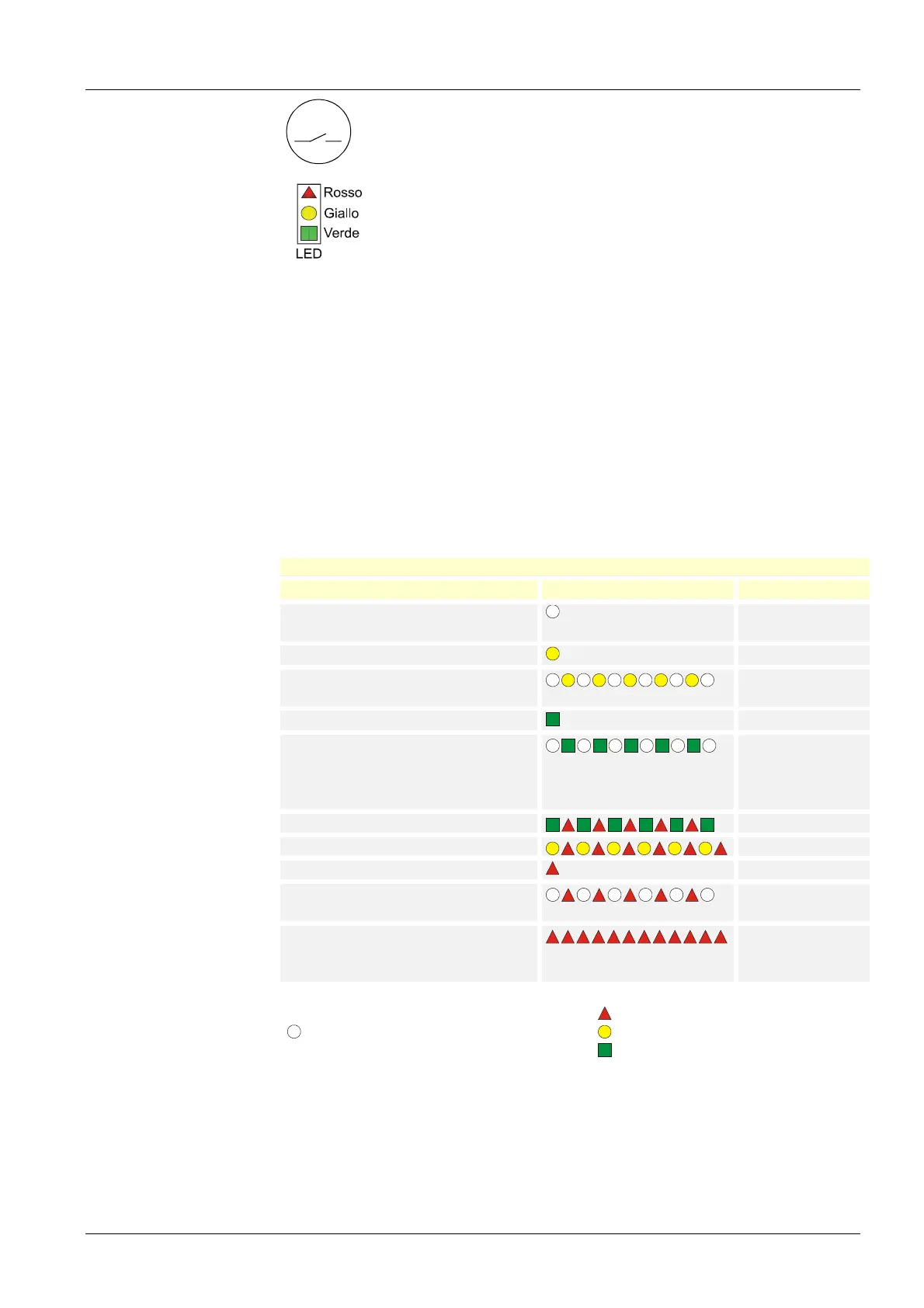

Tabella dei codici colore per la spia multicolore (LED)
Condizione Codice colore Colore
Tempo di attesa (tw), altri stati
intermedi
........................................ off
Preriscaldamento olio in funzione ........................................ giallo
Fase di accensione, accensione
controllata
giallo intermittente
Funzionamento, fiamma OK ......................................... verde
Funzionamento, fiamma non OK.
(quando la corrente del rivelatore è
inferiore al valore raccomandato per
un funzionamento affidabile)
verde intermittente
Luce estranea all’avvio del bruciatore verde – rosso
Sottotensione giallo – rosso
Guasto, allarme ......................................... rosso
Codice errore (cfr. la tabella Codici di
errore)
rosso intermittente
Diagnostica interfaccia rosso
lampeggiante
rapido
...... Acceso in continuo rosso
Off giallo
verde
Comandi
Indicazione dello stato
di funzionamento
Legenda
