Funcionamiento, visualización, diagnóstico (continuación)
Tras un bloqueo no alterable se enciende el indicador el luminoso (LED) rojo.
En tal caso, se puede activar el diagnóstico visual de la causa de fallo acorde a la tabla de
códigos de error pulsando el botón de rearme durante más de 3 segundos. Si pulsar el
botón de rearme de nuevo durante al menos tres segundos, se activará el diagnóstico de
la interfaz, que sólo funciona si no está conectada la extensión de botón de rearme
AGK20. Si se activa accidentalmente el diagnóstico de la interfaz, en cuyo caso
parpadeará ligeramente la luz roja del indicador, se puede desactivar volviendo a pulsar el
botón de rearme durante al menos 3 segundos. El momento de conmutación se indica
mediante un pulso de luz amarilla.

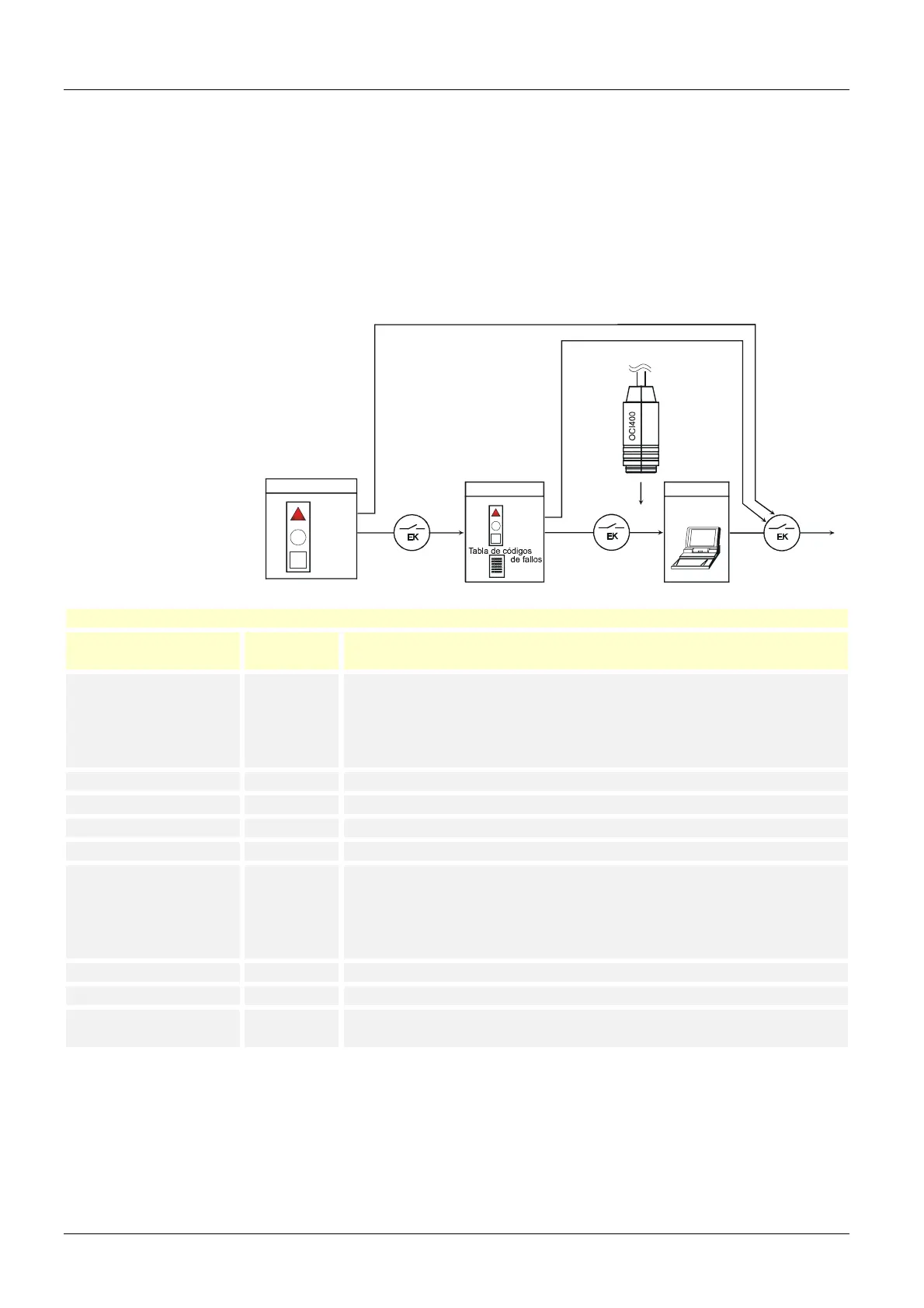

La secuencia siguiente activa el diagnóstico de la causa de fallo:
> 3 s
Posición de fallo
parpadea
> 3 s
Posición de fallo
Diagnóstico de
interfaz
PC/analizador
< 3 s
7130z04es/0612
Rearme
Encendido
Diagnóstico visual
Posición de fallo
Tabla de códigos de fallo del indicador luminoso multicolor (LED)
Código de parpadeo
rojo del luminoso
Alarma en
term. 10
Causa posible
2 parpadeos Encendido Sin establecimiento de llama al terminar el tiempo de seguridad (TSA)
- Válvulas de fuel defectuosas o sucias
- Detector de llama defectuoso o sucio
- Mal ajuste del quemador, sin fuel
- Equipo de encendido defectuoso
3 parpadeos Encendido Libre
4 parpadeos Encendido Luz externa durante el arranque del quemador
5 parpadeos Encendido Libre
6 parpadeos Encendido Libre
7 parpadeos Encendido Demasiadas pérdidas de llama durante el funcionamiento (limitación del
número de repeticiones)
- Válvulas de fuel defectuosas o sucias
- Detector de llama defectuoso o sucio
- Mal ajuste del quemador
8 parpadeos Encendido Supervisión de tiempo del precalentador de fuel
9 parpadeos Encendido Libre
10 parpadeos Encendido Fallo de cableado o fallo interno, fallo de los contactos de salida, fallos no
determinables, p. ej. aparición simultánea de causas de fallo, otros fallos
Durante el diagnóstico de la causa de fallo, las salidas de control están desactivadas
- el quemador permanece apagado
- la indicación de fallo externa permanece inactiva
- señal de fallo (alarma) en el borne 10 conforme a la tabla de códigos de fallo
Para salir del diagnóstico de la causa de fallo y volver a activar el quemador, rearme el
control del quemador. Pulse el botón de rearme durante aprox. 1 segundo (<3 s).
Diagnóstico de la causa
de fallo
