11/18
Building Technologies CC1N7130fr
15.03.2018
Caractéristiques techniques (continuation)
Courant de sonde min.
exigé (avec flamme)
Courant de sonde max.
admis. (sans flamme)
Courant de sonde max.
admis. (avec flamme, usuel)
QRB1 ¹)
Min. 45 µA Max. 5,5 µA 100 µA
QRB3 ¹)
Min. 45 µA Max. 5,5 µA 100 µA
QRB4 ¹)
Min. 45 µA Max. 5,5 µA 70 µA
QRC ¹)
Min. 45 µA Max. 5,5 µA 70 µA
¹) Conditions préalables pour ces valeurs :
, tension secteur suivant version 120 V ou 230 V~
, température ambiante 23 °C
Courant de sonde en fonctionnement :
, signal de flamme instable
- LED de signalisation verte clignotante
Courant de sonde en fonctionnement :
, signal de flamme stable
- LED de signalisation verte allumée au fixe
QRB... ¹)
<45 µA >45 µA
QRC... ¹)
<45 µA >45 µA
¹) Conditions préalables pour ces valeurs :
, tension secteur suivant version 120 V ou 230 V~
, température ambiante 23 °C

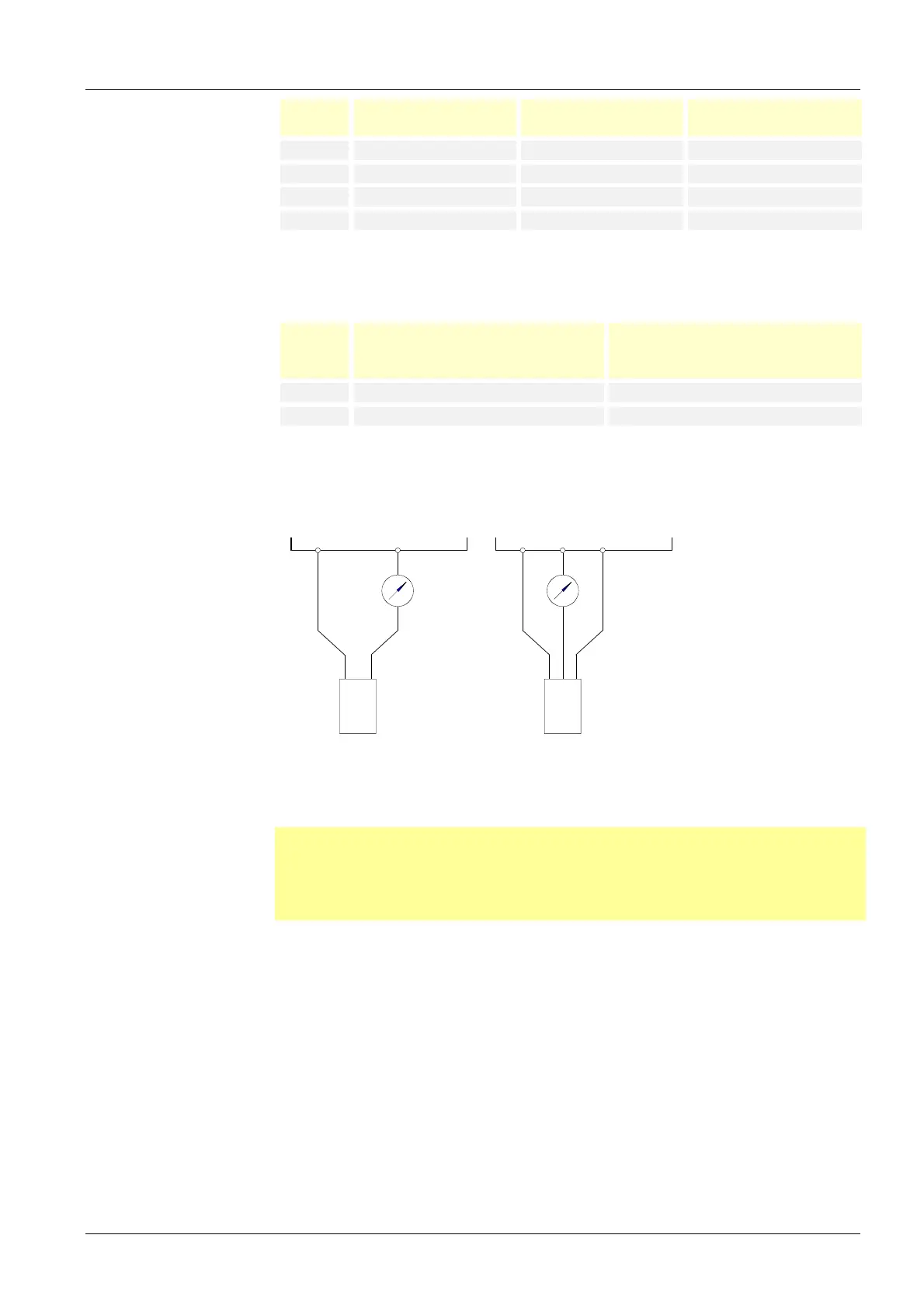

QRB... QRC...
12
11
LMO...
bl
µA DC
+
QRB...
7130v01/0700
sw
1211
LMO...
1
swbl
br
µA DC
+
QRC1...
7130v02/0700
Légende :
µA microampèremètre pour
tension continue avec
résistance interne
Ri = max. 5 kς
bl bleu
sw noir
br marron
Pour la mesure du courant de sonde, on peut aussi utiliser l'outil de interface OCI400
avec le logiciel PC ACS410. Dans ce cas, le microampèremètre à courant continu n'est
pas raccordé.
Β
Remarque
Raccordement des fils de la sonde QRB4 !
Fil bleu de la sonde QRB4 sur la borne 11.
Fil noir de la sonde QRB4 sur la borne 12.
Sinon la sonde QRB4 n’est pas fonctionnelle.
Surveillance de flamme
avec QRB... et QRC...
Témoin de
fonctionnement (LED
de signalisation verte)
Circuit de mesure du
courant de sonde
