16/18 29.05.2002 CE1G2261xx

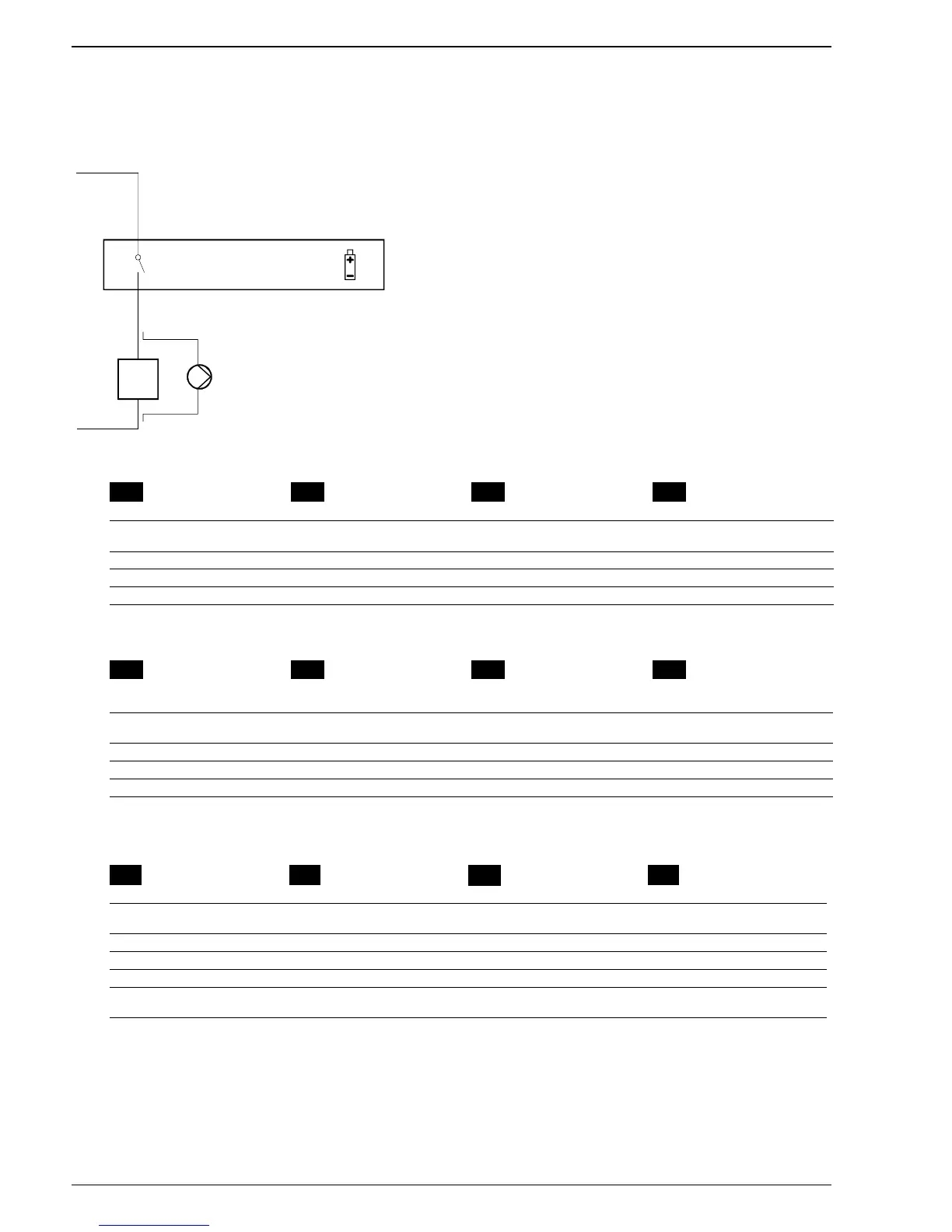

Anschlussschaltpläne Connection diagrams Schémas de raccordement
Schemi di collegamento Esquemas de conexionado Aansluitschema's
Kopplingsscheman Tilslutningsdiagrammer Villamos bekötés
Schemat połączeń Schéma zapojení ∆ιαγράµµατα συνδεσµολογίας
L
L1
Y1
M1
N1
N
2261A01
A
C
2
4
.
.
.
2
5
0
V
DC 3 V
L
N
de en fr it
L
Phase, AC 24 … 250 V Live, AC 24 … 250 V Phase, AC 24 … 250 V fase, AC 24 … 250 V
L1
Arbeitskontakt,
AC 24 … 250 V / 6 (2.5) A
N.O. contact,
AC 24 … 250 V / 6 (2.5) A
Contact travail,
AC 24 … 250 V / 6 (2.5) A
contatto di lavoro (NO),
AC 24 … 250 V / 6 (2.5) A
M1
Umwälzpumpe Circulating pump Pompe de circulation pompa di circolazione
N
Nullleiter Neutral conductor Neutre Neutro
N1
Regler REV12 Controller REV12 Régulateur REV12 regolatore REV12
Y1
Stellgerät Actuating device Appareil d'asservissement apparecchio da comandare
es nl sv da
L
Contacto común,
AC 24 … 250 V
Fase,
AC 24 … 250 V
Fas,
AC 24 … 250 V
Fase
, AC 24 … 250 V
L1
Contacto de trabajo,
AC 24 … 250 V / 6 (2.5) A
Maakcontact,
AC 24 … 250 V / 6 (2.5) A
Slutande kontakt,
AC 24 V…250 V/ 6 (2,5)
Arbejdskontakt
AC 24 … 250 V / 6 (2.5) A
M1
Bomba Circulatiepomp Cirkulationspump Cirkulationspumpe
N
Neutro Nulleider Nolledare Nulleder
N1
Regulador REV12 Regelaar REV12 Regulator REV12 Regulator REV12
Y1
Unidad a controlar Aangesloten apparaat
(bijv. ketel)
Ställdon Manøvreorgan
hu pl cs el
L
Fázis, AC 24 … 250 V Zasilanie, faza 24 … 250 V AC Fáze, AC 24 … 250 V Φάση, AC 24 … 250 V
L1
Záróérintkező
AC 24 … 250 V / 6 (2.5) A
Styk normalnie otwarty, faza
24 … 250 V AC / 6 (2,5) A
Pracovní kontakt,
AC 24 … 250 V / 6 (2.5) A
Κανονικά Ανοιχτή επαφή
AC 24 … 250 V / 6 (2.5) A
M1
Keringető szivattyú Pompa obiegowa Oběhové čerpadlo Κυκλοφορητής
N
Hálózati nullvezeték Zero zasilania Nula Neutral
N1
REV12 helyiségtermosztát Regulator REV12 Regulátor REV12 Ελεγκτής REV12
Y1
Beavatkozó (pl. : kazán,
zónaszelep, vagy szivattyú)
Urządzenie wykonawcze Ŕízená jednotka Μονάδα ελέγχου
