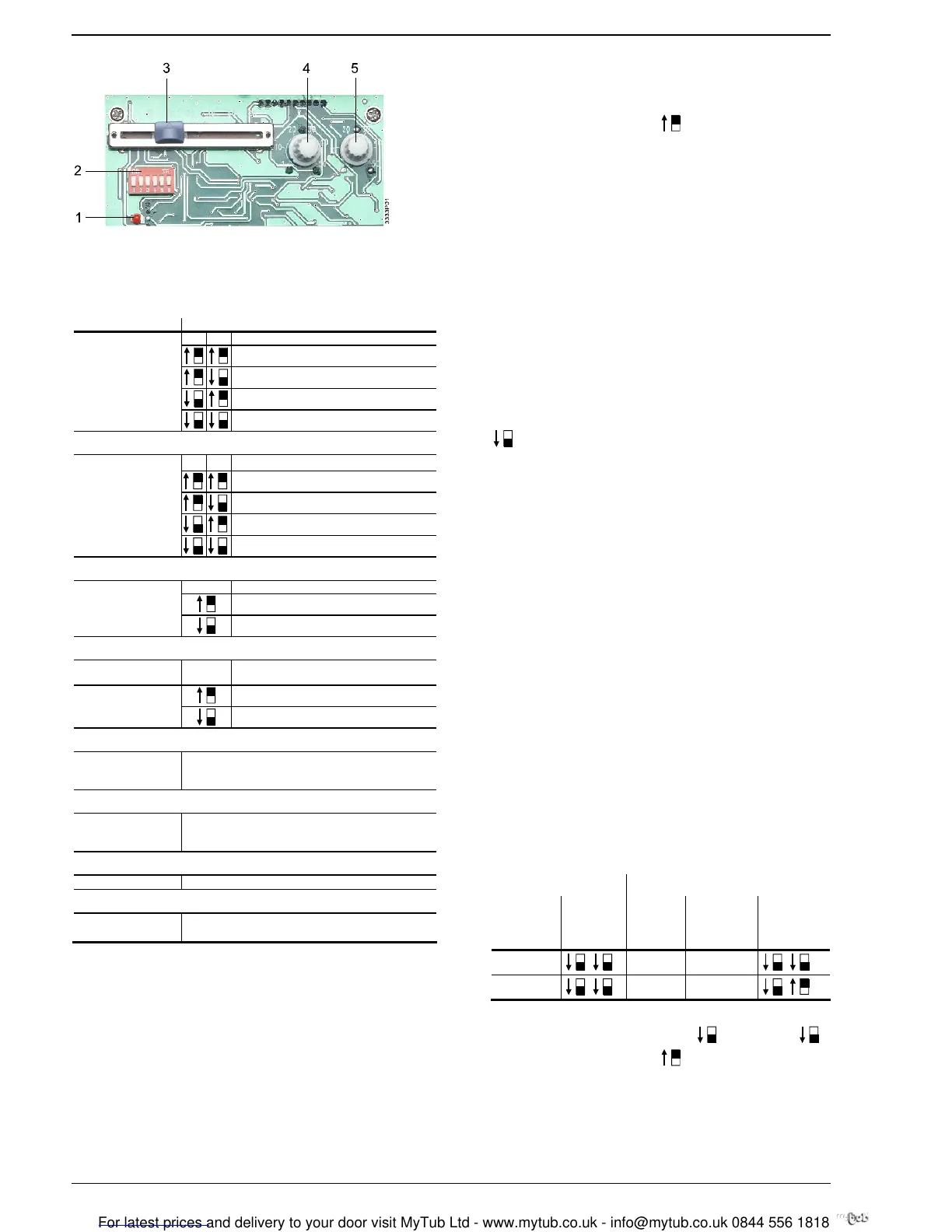

Einstellungen
1 LED für Testbetrieb/Normalbetrieb
2 DIP-Switch-Block
3 Einstellschieber für Sollwert-Reduktion bzw. -Anhebung
4 Potentiometer für P-Band Y2
5 Potentiometer für P-Band Y1
Wirksinn:
Wo einstellen? Was einstellen?
1 2
Heizen und Kühlen in Folge
DIP-Switch-Block
Schalter 1 und 2
Zweistufig Heizen
Einstufig Kühlen
Einstufig Heizen
Regelverhalten und Nachstellzeit:
3 4
P
PI, Nachstellzeit = 120 s (MEDIUM)
PI, Nachstellzeit = 240 s (SLOW)
DIP-Switch-Block,
Schalter 3 und 4
PI, Nachstellzeit = 60 s (FAST )
Testbetrieb:
5
Testbetrieb
DIP-Switch-Block,
Schalter 5
Normalbetrieb
Aussentemperaturkompensation:
DIP-Switch-Block,
Schalter 6
6
HIGH
LOW
P-Band Y1
Potentiometer 5
Potentiometer-Einstellung sollte dem gewünschten
Bereich des Ausgangssignals des Reglers entspre-
chen
P-Band Y2
Potentiometer 4 Potentiometer-Einstellung sollte dem gewünschten
Bereich des Ausgangssignals des Reglers entspre-
chen
Sollwertreduktion bzw. Sollwertanhebung:
Einstellschieber 3
Soll- bzw. Grenzwert :
Temperatur-Einstell-
schieber
Nach erfolgter Inbetriebnahme einstellen
Betriebsanzeige
Die rote LED zeigt den Betriebszustand des Reglers an:
• LED leuchtet: Netzspannung vorhanden
• LED blinkt: Testbetrieb
Die Leuchtdiode ist auch bei montiertem Deckel sichtbar.
Inbetriebnahme
Inbetriebnahme als Regler
1. Deckel entfernen
2. Flexible Kunststoffabdeckung anheben; dadurch wer-
den die Einstellelemente zugänglich
3. Einstellungen vornehmen:
− Wirksinn (Schalter 1 und 2)
− Regelverhalten und (bei PI) Nachstellzeit (Schalter
3 und 4)
− Testbetrieb: Schalter 5 =
− Aussentemperaturkompensation (wenn Witterungs-
fühler angeschlossen, Schalter 6)
− P-Band Y1 (Potentiometer 5) und Y2 (Potentiome-
ter 4)
− Sollwert-Reduktion bzw. -Anhebung (Schieber 3)
4. Flexible Kunststoffabdeckung wieder montieren
5. Betriebsspannung der Anlage einschalten. Die
Leuchtdiode für die Betriebsanzeige muss blinken
(Testbetrieb)
6. Temperatur-Einstellschieber zuerst auf Minimalwert
stellen, dann auf Maximalwert: Stellgerät/e
muss/müssen auf Minimalstellung bzw. Maximalstel-
lung fahren
► bei falscher Reaktion siehe Abschnitt «Fehler-
suche»
7. Betriebsspannung der Anlage ausschalten
8. Regler auf Normalbetrieb umschalten (Schalter 5 auf
stellen)
9. Betriebsspannung der Anlage einschalten. Die
Leuchtdiode für die Betriebsanzeige muss leuchten
(Normalbetrieb)
10. Wenn vorhanden, Zusatzfunktionen (Sollwertumschal-
tung, lastabhängiger Schaltkontakt usw.) in Betrieb
nehmen
11. Ist ein Fernsollwertgeber angeschlossen, muss der
Temperatur-Einstellschieber auf EXT gestellt werden
12. Temperatur-Einstellschieber zuerst auf Minimalwert
stellen, dann auf Maximalwert: Regelung beobachten:
sie darf weder zu schnell noch zu träge reagieren
► bei falscher Reaktion siehe Abschnitt «Fehler-
suche»
13. Sollwert am Temperatur-Einstellschieber einstellen
14. Deckel wieder montieren
Inbetriebnahme als Begrenzer
1. Temperaturregelung in Betrieb nehmen
2. Am Begrenzer Deckel entfernen
3. Flexible Kunststoffabdeckung anheben; dadurch wer-
den die Einstellelemente zugänglich
4. Einstellungen des Wirksinns gemäss folgender Tabel-
le vornehmen:
Regler: Begrenzer:
Betriebs-
art
Schalter
1 und 2
Begren
zung
Betriebs-
art
Schalter
1 und 2
Heizen
Min. Heizen
Heizen
Max. Kühlen
5. Weitere Einstellungen:
− Regelverhalten: P (Schalter 3 = , Schalter 4 = )
− Testbetrieb: Schalter 5 =
− P-Band Y1 auf ca. 25 K
6. Flexible Kunststoffabdeckung wieder montieren
7. Betriebsspannung der Anlage einschalten. Die
Leuchtdiode für die Betriebsanzeige muss blinken
(Testbetrieb)
8. Je nach Begrenzungsart Funktion wie folgt prüfen:
