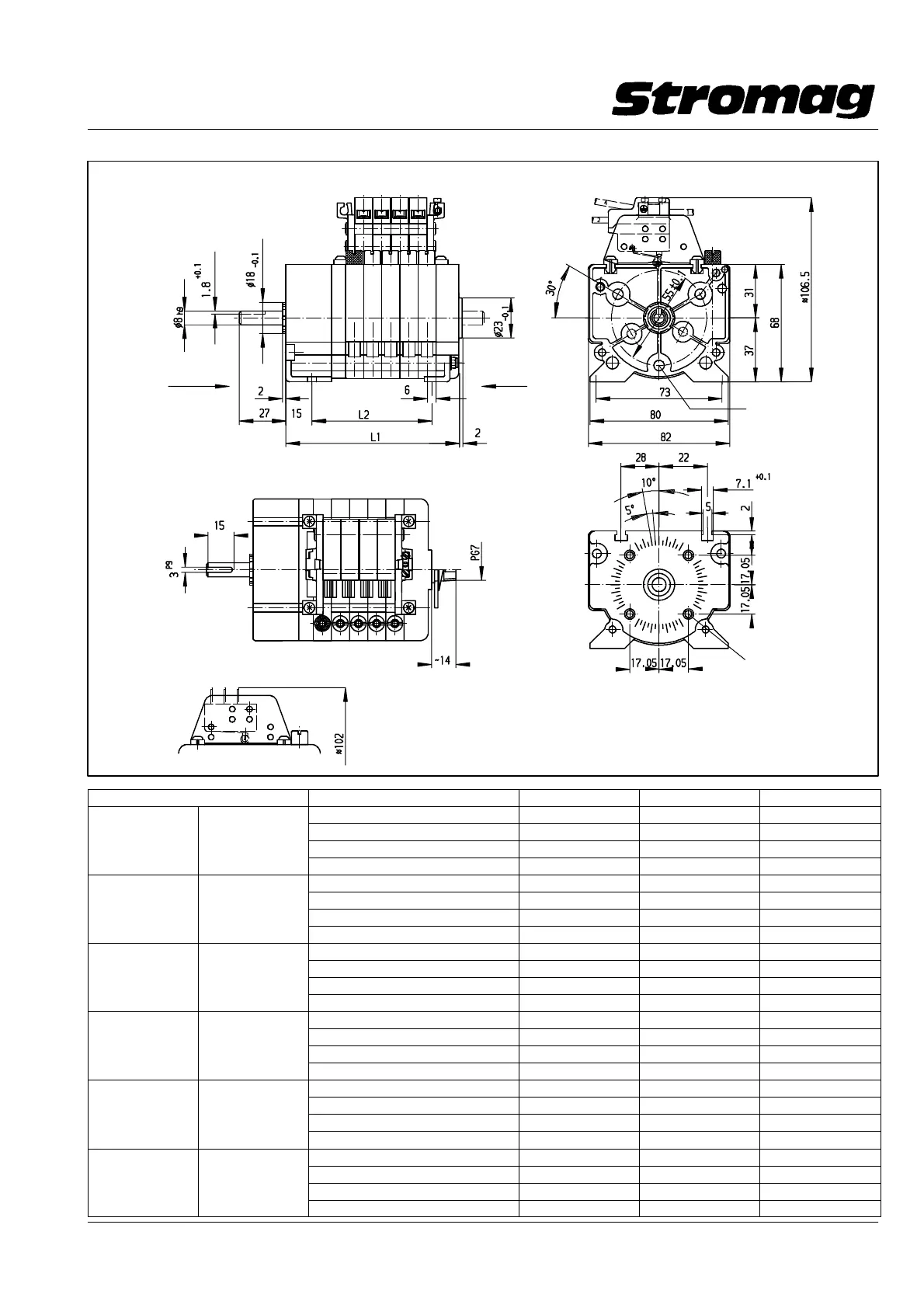

Getriebe − Nocken − Endschalter Reihe 51 / 51 DZ
Geared Cam Limit Switches Series 51 / 51 DZ
13
Datum / Date 10.2008
Einbauschalter IP00/IP20
Flush − type switches
DD140728V
B − Seite / B − Side
A − Seite / A − Side
A − Seite / A − Side
M5x6 tief/deep
M3;4 tief /deep
Flachstecker − Anschluß/Flat − plug connection
Einbauschalter mit Schraub − (IP20) oder Flachsteckeranschluß IP00
Flush − type switch with screw terminal (IP20) or flat − plug connection (IP00)
Option:
Anzeigescheibe für
Blockverstellung
Indicating plate for
block adjustment
Poti − Antrieb für Welle
Potentiometer drive
forshaft
dia. 6
Option:
2. Wellenende
2nd shaft end
Nutzb. Umdrehung/Usable rev. Anzahl Kontakte/No. of contacts Größe/Size Maß/Dim. L1 Maß/Dim. L2
51 51 DZ 2 1A 62,5 32,5
4,1 NM 67 DZM 4 1B 83,5 53,5
6,5 NM 110 DZM 6 1C 104,5 74,5
11 NM 180 DZM 8 1D 125,5 95,5
2 2A 73,0 43,0
17,5 BM 280 DZM 4 2B 94,0 64,0
29 BM 470 DZM 6 2C 115,0 85,0
48 BM 770 DZM 8 2D 136,0 106,0
2 3A 81,5 51,5
75 BM 1200 DZM 4 3B 102,5 72,5
125 BM 2000 DZM 6 3C 123,5 93,5
205 BM 3300 DZM 8 3D 144,5 114,5
2 4A 90,0 60,0
323 BM 5200 DZM 4 4B 111,0 81,0
540 BM 8700 DZM 6 4C 132,0 102,0
880 BM 14200 DZM 8 4D 153,0 123,0
2 5A 98,5 68,5
1384 BM 4 5B 119,5 89,5
2288 BM 6 5C 140,5 110,5
3735 BM 8 5D 161,5 131,5
2 6A 107 77
5900 BM 4 6B 128 98
9800 BM 6 6C 149 119
16000 BM 8 6D 170 140
