Getriebe − Nocken − Endschalter Reihe 51 / 51 DZ
Geared Cam Limit Switches Series 51 / 51 DZ
17
Datum / Date 10.2008

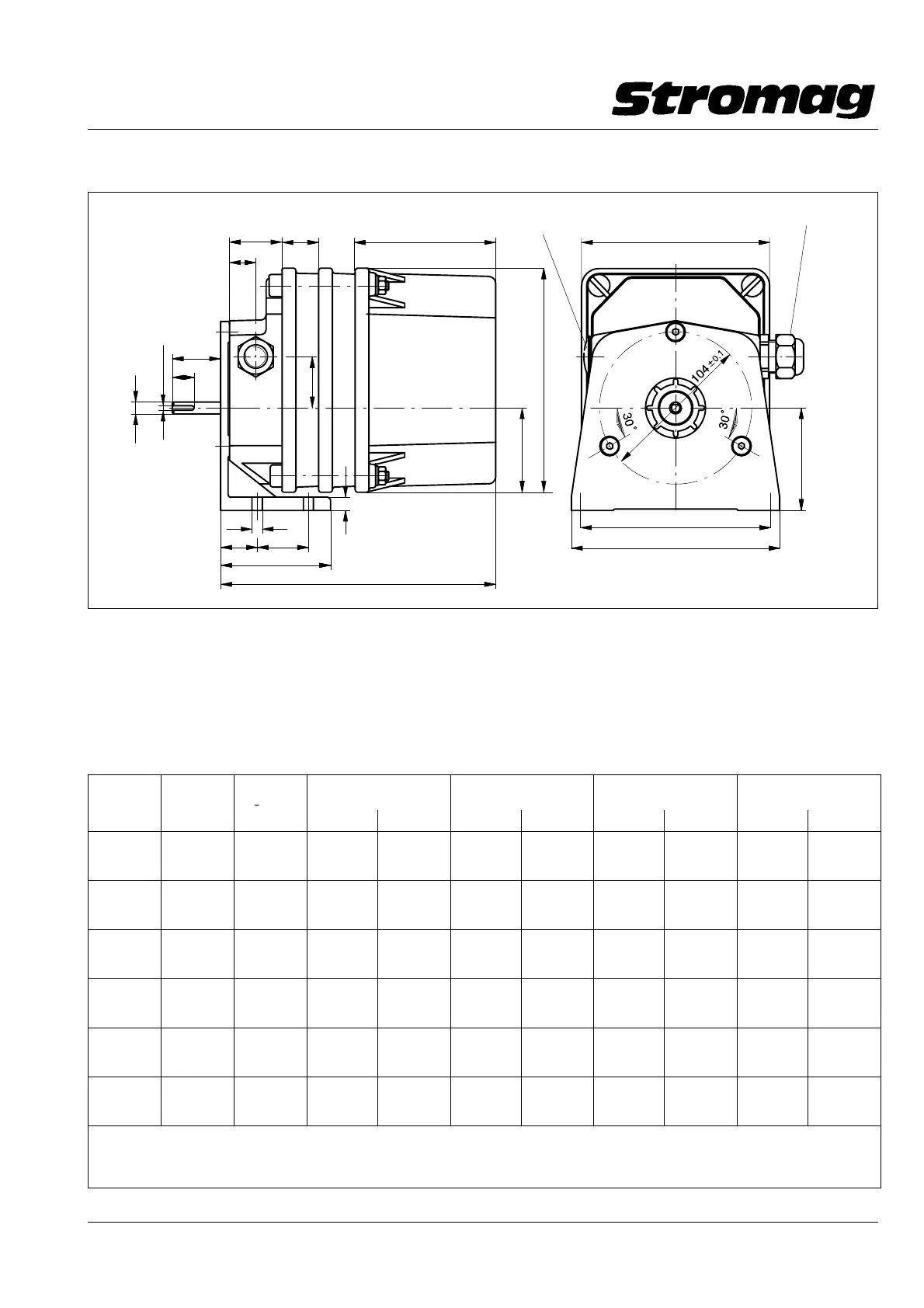

1.15 Kunststoff − Modul − Gehäuse IP66
Bauform B3
1.15 Plastic module housing IP66
Construction B3
DD1 40164V
Blindstopfen/Blanking plug
9
7
35
25
75
70
130
145
59
153
128
18
36
96
35
3
P9
x1.8
+0.1
M20x1.5
ø8
h9
15
27
L1
M20x1.5
M20x1.5
25
Merkmale:
Gehäuse aus GF − verstärktem Polycarbonat in Schutzart
IP66.
Modultechnik ermöglicht bestmögliche Raumausnutzung
auch bei Sonderausführungen.
Gesamtlänge durch den Einbau von 25 mm breiten Zwi−
schenstücken nahezu beliebig verlängerbar.
Features:
Housing made of glass fibre reinforced polycarbonate with
the degree of protection IP66.
Modular design enables optimal space utilisation also for spe−
cial types.
Overall length can be extended as required with 25mm wide
intermediate pieces.
Getriebe−
größe
2 Kontakte/Contacts
A
4 Kontakte/Contacts
B
6 Kontakte/Contacts
C
8 Kontakte/Contacts
D
51 51 DZ
Gear size
L1 / mm Anz. Zwst. L1 / mm Anz. Zwst. L1 / mm Anz. Zwst. L1 / mm Anz. Zwst.
4,1NM
6,5NM
11NM
67DZM
110DZM
180DZM
1 138 0 138 0 138 0 163 1
17,5BM
29BM
48BM
280DZM
470DZM
770DZM
2 138 0 138 0 163 1 188 2
75BM
125BM
205BM
1200DZM
2000DZM
3300DZM
3 138 0 138 0 163 1 188 2
323BM
540BM
880BM
5200DZM
8700DZM
14200DZM
4 138 0 163 1 188 2 188 2
1384BM
2288BM
3735BM
5 138 0 163 1 188 2 213 3
5900BM
9800BM
16000BM
6 163 1 163 1 188 2 213 3
Mehr als 8 Kontakte auf Anfrage möglich / More than 8 contacts on request
Abmessungen bei mehr als 8 Kontakten und bei Sonderausführungen, z. B. Poti, auf Anfrage
Dimensions with more than 8 contacts and with special executions , e.g. potentiometer, on request
Für jedes weitere Zwischenstück sind zu L1 25 mm zu addieren / For any further intermediate piece add 25 mm to L1
