Siemens SIRIUS 3RH Series User Manual

8 Bestell-Nr. / Order No.: 3ZX1012-0RH21-1AA1
*)
3RT2.1.-4, 3RH21..-4, 3RH2911-4
PZ 2 (∅ 5 ... 6 mm)
M3:0,8...1,2Nm
(7 to 10.3 lb in)
d
2
=min.3,2mm
d
3
=max.7,5mm
—

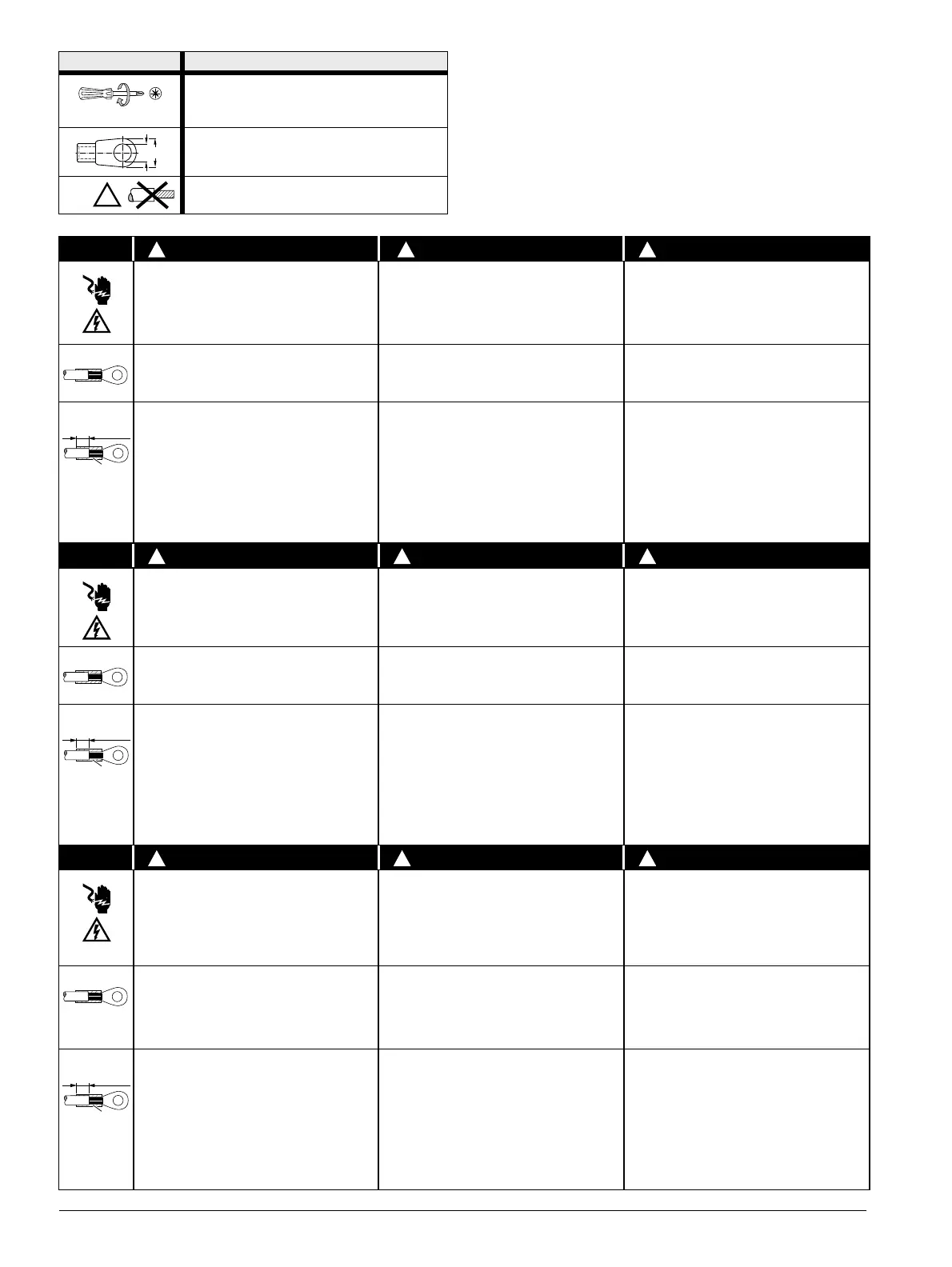

GEFAHR DANGER DANGER
Gefährliche Spannung.
Lebensgefahr oder schwere
Verletzungsgefahr.
Um die geforderten Luft- und Kriechstrecken
zu erfüllen sind folgende Ringkabelschuhe
zugelassen:
Hazardous voltage.
Will cause death or serious injury.
To comply with clearance and creepage
distances it is necessary to use the following
ring terminals:
Tension électrique.
Danger de mort ou risque de blessures
graves.
Pour satisfaire aux distances d'isolement et
lignes de fuite requises, les cosses de câble
circulaire suivantes sont autorisées :
Für Anwendungen nach IEC 60947-1 :
- DIN 46 237 (mit Isolierhülse)
- JIS CS805 Typ RAV (mit Isolierhülse)
- JIS CS805 Typ RAP (mit Isolierhülse)
For IEC 60947-1 applications:
- DIN 46 237 (with insulating sleeve)
- JIS CS805 Type RAV (with insulating sleeve)
- JIS CS805 Type RAP (with insulating sleeve)
Conforme à IEC 60947-1:
- DIN 46 237 (avec gaine isolante)
- JIS CS805 type RAV (avec gaine isolante)
- JIS CS805 type RAP (avec gaine isolante)
Für Anwendungen nach UL 508:
- DIN 46 234 (ohne Isolierhülse)
- DIN 46 225 (ohne Isolierhülse)
- JIS CS805 (ohne Isolierhülse)
Die Ringkabelschuhe müssen zusätzlich mit
Hilfe eines Schrumpfschlauches
1)
isoliert
werden:
- Einsatztemperatur: -55°C / +155°C
- UL 224 zugelassen
- flammgeschützt
For UL 508 applications:
- DIN 46 234 (without insulating sleeve)
- DIN 46 225 (without insulating sleeve)
- JIS CS805 (without insulating sleeve)
In addition, the ring cable lugs must be
insulated using a shrink-on sleeve
1)
:
- operating temperature: -55°C / +155°C
- UL 224 approved
- flame-proof
Conforme à UL 508:
- DIN 46 234 (sans gaine isolante)
- DIN 46 225 (sans gaine isolante)
- JIS CS805 (sans gaine isolante)
Les cosses de câble circulaire doivent
également être isolées par l’intermédiaire
d’une gaine thermorétractable
1)
:
- température d’utilisation : -55°C / +155°C
- homologué pour UL 224
- à flamme retardée
PELIGRO PERICOLO PERIGO
Tensión peligrosa.
Puede causar la muerte o lesiones graves.
Para cumplir con las distancias de aislamiento
y líneas de fuga exigidos, están permitidos los
siguientes tipos de terminal de cable anular:
Tensione pericolosa.
Può provocare morte o lesioni gravi.
Per rispettare le distanze d’isolamento in aria e
superficiali richiese sono consentite le seguenti
linguette ad anello per cavo:
Tensão perigosa.
Perigo de morte ou ferimentos graves.
Para atender as distâncias de isolamento e linhas
de fuga exigidas são permitidos os seguintes
terminais redondos:
Conforme IEC 60947-1:
- DIN 46 237 (con terminal aislante)
- JIS CS805 Tipo RAV (con terminal aislante)
- JIS CS805 Tipo RAP (con terminal aislante)
A norma IEC 60947-1:
- DIN 46 237 (con boccola isolante)
- JIS CS805 tipo RAV (con boccola isolante)
- JIS CS805 tipo RAP (con boccola isolante)
Conforme IEC 60947-1:
- DIN 46 237 (com luva de isolação)
- JIS CS805 tipo RAV (com luva de isolação)
- JIS CS805 tipo RAP (com luva de isolação)
Conforme UL 508:
- DIN 46 234 (sin terminal aislante)
- DIN 46 225 (sin terminal aislante)
- JIS CS805 (sin terminal aislante)
Los terminales de cable anular se deben aislar
adicionalmente con un macarrón
termorretráctil
1)
:
- Temperatura de utilización: -55°C / +155°C
- Homologado para UL 224
- Protegido contra llamas
A norma UL 508:
- DIN 46 234 (senza boccola isolante)
- DIN 46 225 (senza boccola isolante)
- JIS CS805 (senza boccola isolante)
Inoltre le linguette ad anello per cavo devono
essere isolate mediante un manicotto a
restringere
1)
:
- Temperatura di utilizzo: -55°C/+155°C
- approvato per UL 224
- antifiamma
Conforme UL 508:
- DIN 46 234 (sem luva de isolação)
- DIN 46 225 (sem luva de isolação)
- JIS CS805 (sem luva de isolação)
Os terminais redondos devem ser isolados adi-
cionalmente com um espaguete
termo-encolhível
1)
:
- temperatura de aplicação: -55°C / +155°C
- UL 224 permitido
- protegido contra chamas
TEHLİKE ОПАСНО 危险
Tehlikeli gerilim.
Ölüm tehlikesi veya ağır yaralanma
tehlikesi.
Talep edilen hava ve sızıntı mesafelerinin
yerine getirilmesi için aşağıdaki halka kablo
çarıklarına izin verilmektedir:
Опасное напряжение.
Опасность для жизни или возможность
тяжелых травм.
Для соблюдения требуемых воздушных
зазоров и путей тока утечки допущено
применение следующих кольцевых
кабельных наконечников:
危险电压。
可能导致生命危险或重伤危险。
为了满足所要求的空气间距和爬电距离
下列环形接线端子是允许使用的 :
EC60947-1 uyarınca kullanımlarda:
- DIN 46 237 (izolasyon manşonlu)
- JIS CS805 Tip RAV (izolasyon manşonlu)
- JIS CS805 Tip RAP (izolasyon manşonlu)
Cогласно IEC 60947-1:
- DIN 46 237 (с изолирующим колпачком)
- JIS CS805 тип RA
V (с изолирующим
колпачком)
- JIS CS805 тип RAP (с изолирующим
колпачком)
按照 IEC 60947-1:
- DIN 46 237 ( 带绝缘套 )
- JIS CS805 类型 RAV ( 带绝缘套 )
- JIS CS805 类型 RAP ( 带绝缘套 )
UL508 uyarınca kullanımlarda:
- DIN 46 234 (izolasyon manşonsuz)
- DIN 46 225 (izolasyon manşonsuz)
- JIS CS805 (izolasyon manşonsuz)
Halka kablo çarıklarının ayrıca bir ısıyla
daralan boru
1)
yardımıyla izole edilmeleri
mecburidir:
- Kullanım ısısı: -55°C / +155°C
- UL 224 ruhsatlı
- alevden korumalı
Cогласно UL 508:
- DIN 46 234 (без изолирующего колпачка)
- DIN 46 225 (без изолирующего колпачка)
- JIS CS805 (без изолирующего колпачка)
Кольцевые кабельные наконечники
необходимо дополнительно изолировать с
помощью термоусадочного шланга
1)
:
- рабочая температура: -55°C / +155°C
- допущено использование UL 224
- с защитой от огня
按照 UL 508:
- DIN 46 234 ( 不带绝缘套 )
- DIN 46 225 ( 不带绝缘套 )
- JIS CS805 ( 不带绝缘套 )
环形接线端子必须另外借助一个热缩塑
性套管
1)
进行绝缘 :
- 适用温度 : -55°C / +155°C
- 允许使用 UL 224
- 有防火保护的
d
2
d
3
*)
!
NOTE
!
!
!
≥ 6,5 mm
1)
!
!
!
≥ 6,5 mm
1)
!
!
!
≥ 6,5 mm
1)
