2 AP09 Datum 04.05.2000 Art.Nr. 78091 Z.Nr. 8665013 Änd.Stand 140/00
4. Elektrischer Anschluss
• Steckverbindungen nie unter Spannung stek-
ken oder ziehen!
• Verdrahtungsarbeiten dürfen nur spannungs-
los erfolgen.
• Litzen sind mit Aderendhülsen zu versehen.
• Vor dem Einschalten sind alle Leitungsan-
schlüsse und Steckverbindungen zu überprüfen.
• Die Betriebsspannung des Gerätes muss ge-
meinsam mit der der Folgeelektronik (z.B. Steue-
rung) eingeschaltet werden.
Hinweise zur Störsicherheit
Alle Anschlüsse sind gegen äußere Störeinflüs-
se geschützt. Der Einsatzort ist aber so zu
wählen, dass induktive oder kapazitive Stö-
rungen nicht auf die Anzeige oder deren
Anschlussleitungen einwirken können !
Durch geeignete Kabelführung und Verdrahtung
können Störeinflüsse (z.B. von Schaltnetztei-
len, Motoren, getakteten Reglern oder Schüt-
zen) vermindert werden.
Erforderliche Maßnahmen:
• Nur geschirmtes Kabel verwenden. Den Kabel-
schirm beidseitig auflegen. Litzenquerschnitt der
Leitungen min. 0,14 mm
2
, max. 0,5 mm
2
.
• Die Verdrahtung von Abschirmung und Mas-
se (0V) muss sternförmig und großflächig erfol-
gen. Der Anschluss der Abschirmung an den
Potentialausgleich muss großflächig (niederim-
pedant) erfolgen.
• Das System muss in möglichst großem Ab-
stand von Leitungen eingebaut werden, die mit
Störungen belastet sind; ggfs. sind zusätzliche
Maßnahmen wie Schirmbleche oder metalli-
sierte Gehäuse vorzusehen. Leitungsführun-
gen parallel zu Energieleitungen vermeiden.
• Schützspulen müssen mit Funkenlöschglie-
dern beschaltet sein.
Spannungsversorgung
Die Spannungswerte sind abhängig von der
Geräteausführung und sind den Lieferpapieren
oder dem Typenschild zu entnehmen.
12 ... 30 VDC, verpolungsfest
4.1 Anschlussarten
Auf eine optimale, leitende Verbindung zwi-
schen den Steckverbindergehäusen und dem
Kontaktblech ist zu achten.
PE Anschluss zwischen den Anschlussstek-
kern gemeinsam auf Schutzleiterpotential legen
Abb. 3 (vorzugsweise kurze Litze 2.5 mm² ...
4 mm²)!
Zur Datenübertragung sind Kabellängen bis
max. 200m möglich.
Serielle Schnittstelle
Die AP09 besitzt eine serielle Schnittstelle ge-
mäß RS 485 mit fest eingestelltem Protokoll
(SIKONETZ 4) mit 115,2 kBaud Übertragungs-
rate. Protokoll: siehe Kapitel 10
Pin Belegung Farbe
1 - -
2 - -
3 0V grau
4 + Ub braun
5 DÜA grün
6 DÜB gelb
7 - -
E1 E3 E4

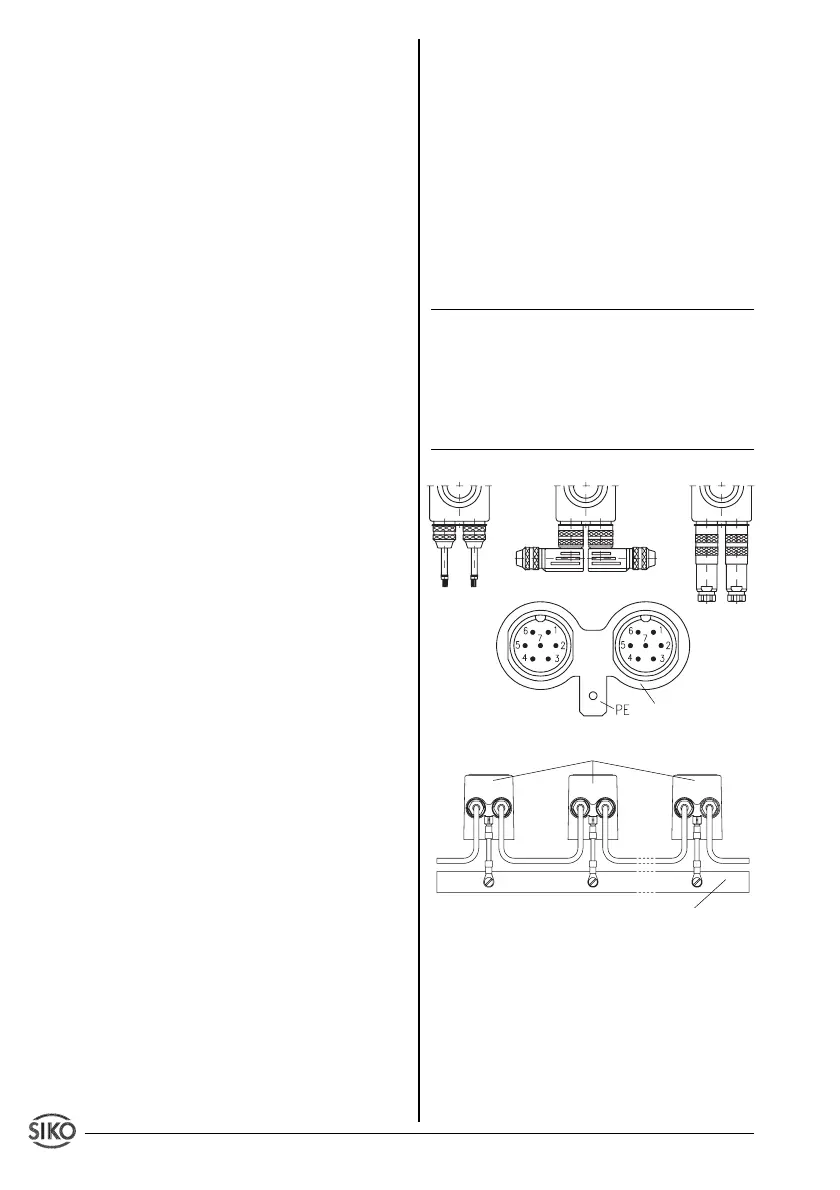

Abb. 3: Anschlussarten
Montage des Steckers E3
Gehen Sie schrittweise vor:
• Stecker demontieren
(A)
• Teile auf das Kabel auffädeln.
(B)
• Kabel abisolieren.
AP09
PE-Schiene
Kontaktblech
