AP09 Datum 04.05.2000 Art.Nr. 78091 Z.Nr. 8665013 Änd.Stand 140/00 3
Schirm
• Schirm aufweiten und um Schirmring legen.
• Überstehendes Geflecht abschneiden.
(C)
• Litzen durch Gehäuse fädeln.
• Schirmring, Klemmkorb montieren.
• Druckschraube andrehen um das Kabel zu
fixieren.
• Litzen nach Anschlussplan anlöten.
(D)
• Übrige Teile gemäß Darstellung montieren.
(Durch Verdrehen des Einsatzes kann die Rich-
tung des Kabelabganges nachträglich in 90°-
Schritten verändert werden.)
• Druckschraube festdrehen.

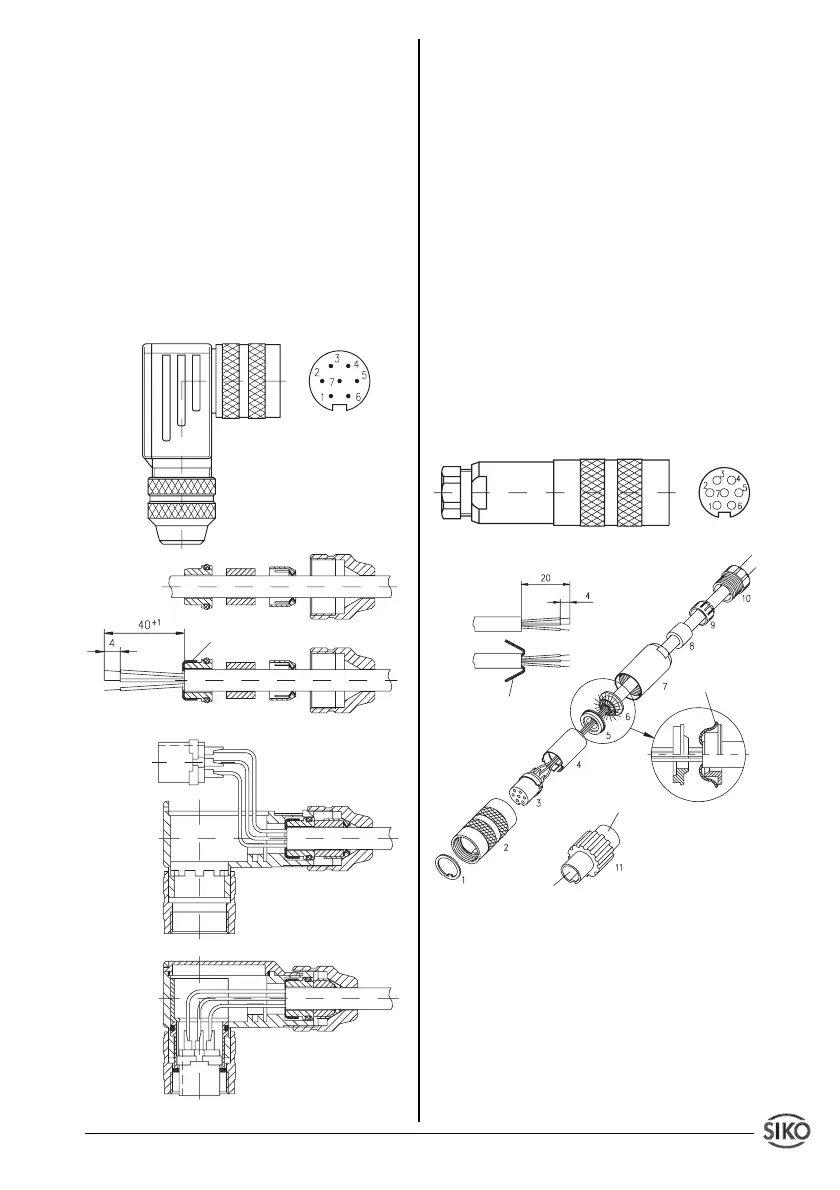

Abb. 4: Steckermontage
Montage des Steckers E4
1. Pos. 6 ... 10 über Kabelmantel schieben.
2. Kabel abisolieren.
3. Schirm umlegen.
4. Pos. 5 auf Litzen schieben.
5. Litzen an Pos. 3 löten (entspr. Anschlussplan).
6. Abstandhülse Pos. 4 aufweiten und über Lit-
zen stülpen, zusammendrücken und auf Pos. 3
stecken. Schlitz und Nut (Pos. 3 und 4) müssen
deckungsgleich sein.
7. Pos. 6 an Pos. 5 drücken, überstehender
Schirm abschneiden.
8. Pos. 2 und 7 aufschieben und mittels Monta-
gewerkzeug Pos. 11 verschrauben.
9. Pos. 8 in Pos. 9 stecken, beides in Pos. 7
schieben.
10.Pos. 10 mit Pos. 7 verschrauben.
11.Pos. 1 in Pos 2. schieben.
Abb. 5: Steckermontage
4.2 Batteriepufferung (nur wenn vorhanden, sie-
he Typenschild)
Die Lithiumbatterie dient zur Speicherung der Pa-
rameter, des Istwertes und ermöglicht die Erken-
nung stromloser Verstellungen. Je nach Dauer des
Batteriebetriebs und Häufigkeit der stromlosen
Verstellungen beträgt die Batterielebensdauer ca.
5 bis 8 Jahre. Sobald in der Anzeige die Meldung
"batt" erscheint sollte die Batterie ausgetauscht
Ansichtseite =
Lötseite
Ansichtseite =
Lötseite
Schirm
Buchsenteil
Stiftteil
Schirm
