4 AP09 Datum 04.05.2000 Art.Nr. 78091 Z.Nr. 8665013 Änd.Stand 140/00
• Steckverbindung trennen.
• Neue Batterie in umgekehrter Reihenfolge
wieder einbauen. Auf leichte Fügbarkeit achten.
Bei falscher Polung zeigt die Anzeige weiterhin
"batt" . Steckverbindung um 180° drehen.
• Die Litzen müssen sorgfältig im Gerät ver-
staut werden und dürfen beim Einbau des Batte-
riefaches nicht verklemmt oder geknickt wer-
den.
• Zum überprüfen muss das Gerät von der
Betriebspannung getrennt werden.
Achtung: Bei nicht vorhandener Funktion gehen
die programmierten Daten nach 10 bis 12 s
verloren.
• Befestigungsschrauben eindrehen und die
Dichtplatte aufkleben.
• Verbrauchte Batterie fachgerecht entsorgen.
5. Inbetriebnahme
Prüfung vor Inbetriebnahme:
1. Korrekte Polung der Betriebsspannung.
2. Korrekter Anschluss des Kabels und der
Signale.
Hinweis! Vor Inbetriebnahme des Busbetriebs
muss jedem Gerät eine eigene Adresse zuge-
wiesen werden. Haben zwei oder mehr Geräte
die gleiche Adresse kommt es zu Kollisionen
und der Datenverkehr kommt zum erliegen.
Nehmen Sie das Gerät nun in Betrieb. Parame-
trieren Sie falls erforderlich das Gerät und rich-
ten Sie es auf Ihre Anwendung ein (siehe Kapitel
Parameterbeschreibung). Prüfen Sie das Gerät
auf einwandfreie Funktion (siehe Kapitel Bedie-
nung / Tasterfunktionen).
Bei eingebauter Batterie: Während des Be-
triebs wird die Batterie elektronisch überprüft.
Unterschreitet die Batteriespannung den gülti-
gen Wert, wird dies mit "batt" in der Anzeige und
über ein Status-Bit im Protokoll gekennzeich-
net.
Betriebsarten
Es sind zwei Betriebsarten möglich.
Einzelbetrieb (stand alone):
Kontrolle der Position anhand der Anzeige. Soll-
wert und andere Parameter sind zuvor schon per
Schnittstelle eingegeben worden.
werden. Der Austausch kann bei den SIKO-Ver-
triebspartnern oder im SIKO-Stammwerk erfolgen.
Bei selbständigem Batteriewechsel sind die nach-
folgenden Punkte zu beachten.
Sicherheitshinweise
Vorsicht-Batterie: Feuergefährlich, Explosions-
und Verbrennungsgefahr. Nicht wieder aufladen,
auseinandernehmen, über 100°C erhitzen oder
verbrennen.
Batteriewechsel
Führen Sie einen Batteriewechsel nur bei
angelegter Betriebsspannung durch. Anson-
sten gehen die programmierten Parameter bei
Entnahme der Batterie nach ca.10 bis 12 s
verloren.
Das Batteriefach befindet sich an der Rückseite
des Gerätes unter der Moosgummi-Dichtplatte.
Die neue Batterie kann bei SIKO unter der
Art.Nr. 80331 einbaufertig bezogen werden.
Zum Wechsel der Batterie folgende Schritte
durchführen:

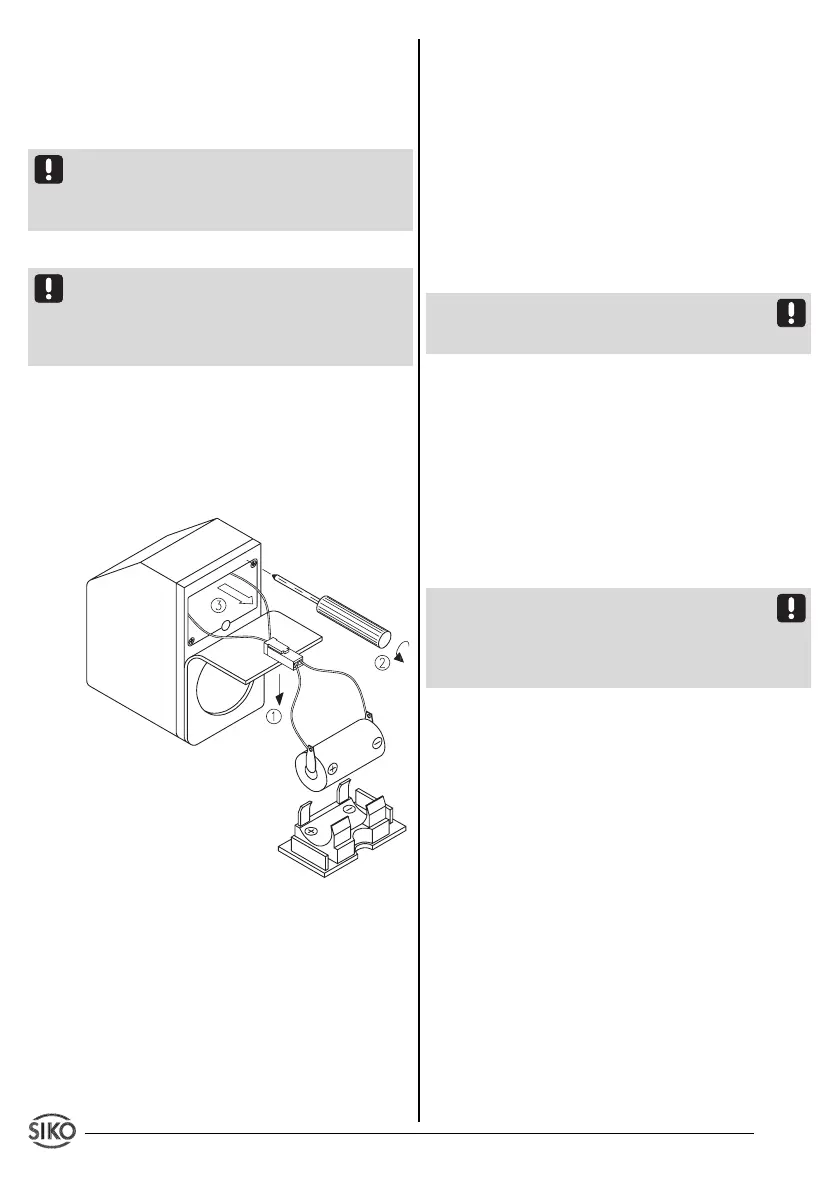

Abb. 6: Batteriewechsel
• AP09 von der Spindel lösen und abnehmen.
• Betriebsspannung wieder anlegen (falls diese
zuvor vom Gerät getrennt wurde).
• Austauschbatterie bereitlegen.
• Die Moosgummi-Dichtplatte teilweise entfer-
nen (1).
• Nach Lösen der zwei Befestigungsschrauben
(2) Batteriefach herausnehmen (3).
