9
PORTUGUÉS

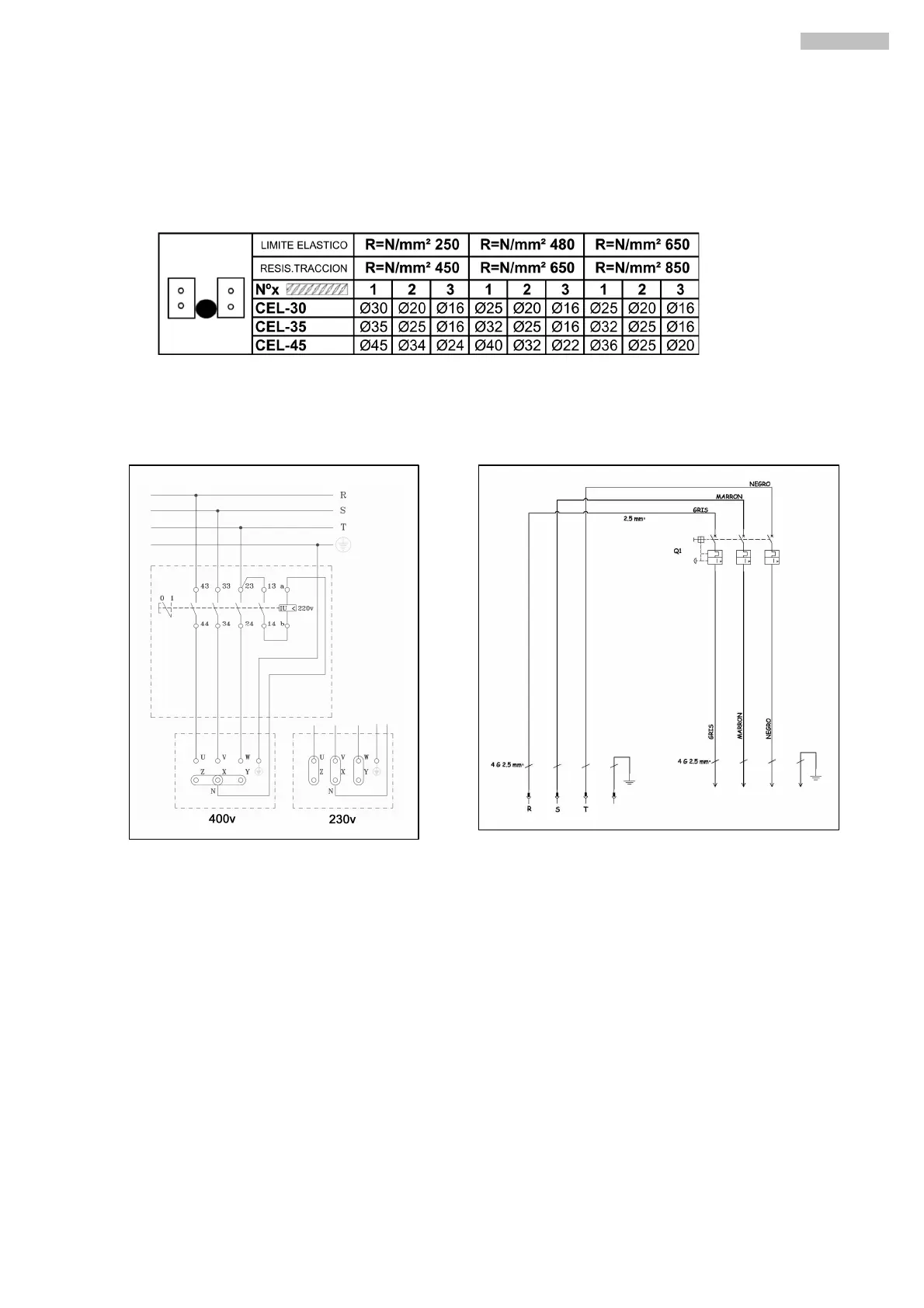

6.1 CAPACIDADES DE CORTE
7. ESQUEMAS ELÉCTRICOS.
CEL-30, 35, 45.
7.1 LIGAÇÃO ELÉCTRICA
O
cabo de alimentação utilizado para a máquina, deverá ter uma secção mínima de 4x2.5 mm
2
até 25metros
de comprimento. Para uma distância maior será de 4x4 mm
2
. Numa das extremidades deverá ligar uma extensão
normalizada de 3P+T ó 3P+N+T compatível com a tomada da máquina, e no outro, uma ficha normalizada de 3P+T
ou 3P+N+T compatível com a saída do quadro de alimentação.
As máquinas com motor eléctrico devem ser sempre ligadas a um quadro normalizado que disponha de um
magneto térmico e um diferencial de acordo com as características do motor:
2.2Kw /3 CV, trifásico a 400V, magneto térmico de 15A e diferencial de 15A/30mA.
3Kw / 4 CV, trifásico a 400V, magneto térmico de 15A e diferencial de 15A/30mA.
A tensão de funcionamento da máquina esta visível através da indicação de voltagem junto à tampa de bornes do
motor e também na chapa de características do mesmo.
ATENÇÃO: não ligue a máquina se não estiver seguro da tensão de alimentação disponível, caso contrário se a tensão
não for a correcta o motor sofrerá danos irreparáveis ou poderá ficar inutilizado.
ATENÇÃO: Nunca mexa nos cabos de alimentação fios condutores ou material eléctrico da máquina, sem a ter
desligado totalmente da energia eléctrica.
