13
AR3 AR4 AR5 ARB4 ARB5
Potencia útil kW 18,9 29,4 40,0 29,4 40,0
kcal/h 16.300 25.300 34.400 25.300 34.400
Potencia nominal kW 21,5 33,4 45,4 33,4 45,4
kcal/h 18.500 28.700 39.000 28.700 39.000
Elementos n° 34545
Potencia eléctrica absorbida W – – – 80 80
Presión máxima de servicio bar 44444
Contenido de agua l1923272731
Pérdidas de carga
Lado humos mbar 0,10 0,12 0,16 0,12 0,16
Lado agua (∆t 10°C) mbar 1,80 2,50 3,50 2,50 3,50
Presión cámara combustión mbar – 0,02 – 0,01 – 0,01 – 0,01 – 0,01
Depresión consejada en la chimenea mbar 0,12 0,13 0,17 0,13 0,17
Temperatura humos °C 219 219 219 219 219
Caudal humos m
3
n/h 20,5 31,8 43,2 31,8 43,2
Volumen humos dm
3
7 11151115
CO
2 % 11,1 11,1 10,5 11,1 10,5
Campo de regulación
Calefacción °C 30÷85 30÷85 30÷85 30÷85 30÷85
Sanitario °C – – – 30÷60 30÷60
Caudal sanitario ∆t 30°C * l/h – – – 870 870
Capacidad acumulador l – – – 80 80
Presión máx. de servicio acumulador bar –––66
Peso kg 92 122 147 179 203
1.3 DATOS TECNICOS
LEYENDA
1 Cuerpo caldera
2 Hidrómetro
3 Purgador automático de aire
(no suministrado)
4 Válvula de seguridad caldera
(no suministrado)
5 Válvula unidireccional
6 Bomba acumulador
7 Llave de vaciado caldera (no suministrado)
8 Vaso de expansión acumulador
(no suministrado)
9 Válvula de seguridad acumulador
(no suministrado)
10 Llave de vaciado acumulador
11 Anodo de magnesio
12 Acumulador
13 Quemador (no suministrado)
14 Racor bomba instalación

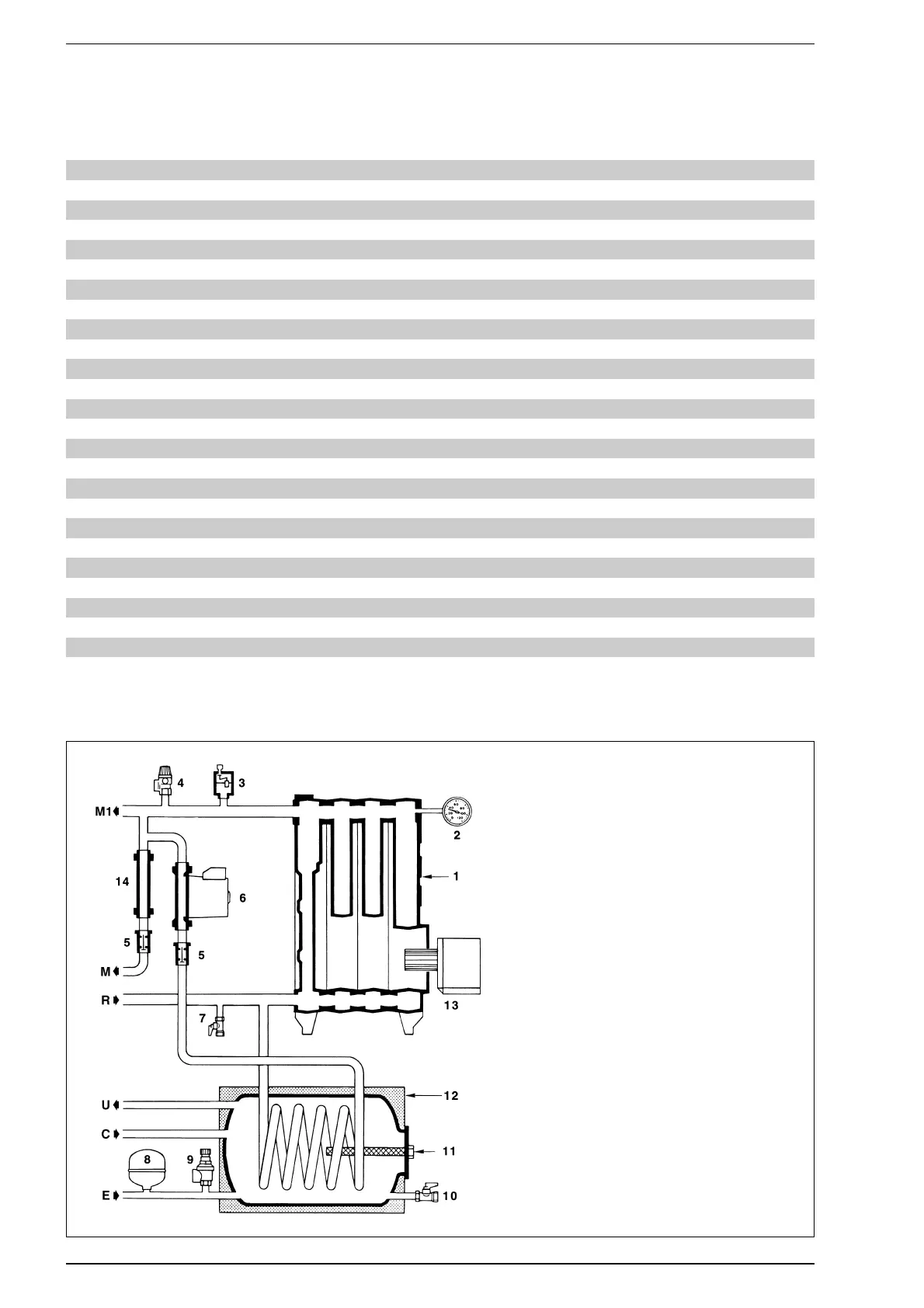

1.4 ESQUEMA DE FUNCIONAMIENTO “ARB”
Fig. 2
* Temperatura entrada agua sanitaria 15°C - Temperatura caldera 80°C
