(13), en bloquant le tout avec la bar-
rette d'arrêt des capillaires fournie à
la livraison;
– enlever le bouchon (14) et visser la
sonde de l'hydromètre avec soupape
de retenue;
– terminer l’assemblage en fixant le
couvercle (12) sur les côtés.
NOTE: Dans les documents de la chau-
dière, conserver le "Certificat d'essai"
inséré dans la chambre de combustion.
2.6 BRANCHEMENT ELECTRIQUE
La chaudière est munie d’un câble élec-
trique de alimentation et doit être ali-
mentée avec une tension monophasé
de 230V - 50Hz par l’intermédiaire
d’un interrupteur général protégé par
des fusibles.
Le thermostat d’ambian-
ce, nécessaire pour obtenir une
meilleure régulation de la températu-
re, devra être relié comme indiqué
sur les schémas (fig. 6). Raccorder
ensuite le câble d'alimentation du brû-
leur et de la pompe de circulation du
système fournis à la livraison.
REMARQUE: L’appareil doit être relié
à une installation de mise à la terre
efficace. Le fabricant décline toute
responsabilité pour eventuels acci-
dents dus à la non mise à terre de la
chaudière. Avant de procéder à toute
opération sur le tableau électrique,
débrancher l’alimentation électrique.
32
LEGENDE
TS Aquastat de sécurité
TA Thermostat d’ambiance
TC Aquastat chaudière
IG Interrupteur général
PI Pompe installation
B Brûleur
SB Lampe de mise en
sécurité du brûleur

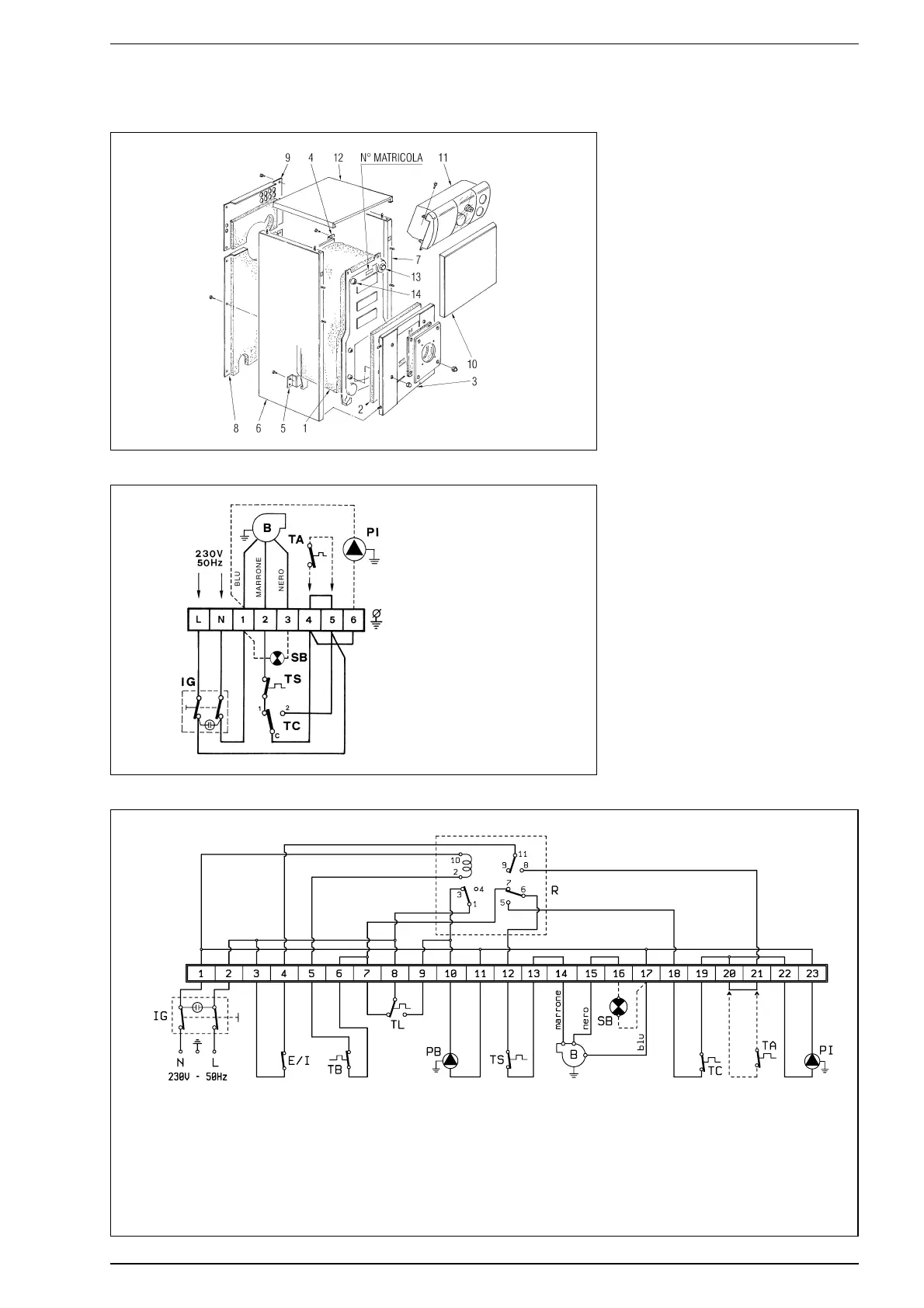

Fig. 6
Modèle “AR”
Fig. 5
Modèle “ARB”
LEGENDE
TS Aquastat de sécurité
SB Lampe de mise en
sécurité du brûleur
EI Interrupteur Eté - Hiver
TA Thermostat d’ambiance
TB Aquastat de ballon
TC Aquastat chaudière
TL Aquastat limite
IG Interrupteur général
PB Pompe de charge ballon
PI Pompe installation
B Brûleur
R Relais
Fig. 6/a
