3.1 CONTROLLI PRELIMINARI
ALL'ACCENSIONE
Al momento di effettuare la prima accen-
sione della caldaia è buona norma procede-
re ai seguenti controlli:
assicurarsi che l'impianto sia stato cari-
cato d'acqua e risulti ben sfiatato;
accertarsi che le eventuali saracinesche
siano aperte;
verificare che il condotto di evacuazione
dei prodotti della combustione sia libero;
accertarsi che il collegamento elettrico
sia stato effettuato in modo corretto e
che il filo di terra sia collegato;
controllare che non vi siano liquidi o ma-
teriali infiammabili nelle immediate vici-
nanze della caldaia;
verificare che il circolatore non risulti
bloccato.
3.2 ACCENSIONE
E FUNZIONAMENTO
3.2.1 Accensione caldaia
Per effettuare l'accensione della caldaia
versione AR” procedere nel seguente mo-
do (fig. 7):
assicurarsi che il “Certificato di Collaudo”
non si trovi nella camera di combustione;
fornire tensione alla caldaia premendo
l’interruttore generale (1), in contempo-
ranea si avrà anche la partenza del bru-
ciatore;
posizionare la manopola del termostato
caldaia (8) ad una temperatura non infe-
riore a 60°C. Il valore della temperatura
impostata si controlla sul termometro (5).
Per effettuare l'accensione della caldaia
versione ARB” procedere nel seguente
modo (fig. 7):
fornire tensione alla caldaia premendo
l’interruttore generale (1), in contempo-
ranea si avrà anche la partenza del bru-
ciatore;
selezionare la temperatura del bollitore
agendo sulla manopola del termostato
(7). Il circolatore che serve il bollitore con-
tinuerà a funzionare fino a quando non ri-
sulterà soddisfatta la temperatura pre-
scelta. Durante la fase di produzione
dell’acqua calda sanitaria la caldaia fun-
zionerà automaticamente mantenendo la
temperatura di riscaldamento, segnalata
sul termometro (5), sul valore di 80°C
per mezzo del termostato limite (6);
soddisfatta la produzione di acqua calda
sanitaria, con il deviatore (2) sulla posi-
zione estate, si ha l'arresto sia del bru-
ciatore che del circolatore; con il deviato-
re (2) in posizione inverno si metterà in
funzione il circolatore dell'impianto co-
mandato dal regolatore climatico. In tal
caso, il bruciatore funzionerà controllato
dal termostato caldaia (8) alla tempera-
tura impostata dall'utente;
per garantire un rendimento ottimale
della caldaia, evitando possibili formazio-
ni di condensa, si consiglia di regolare la
manopola del termostato caldaia (8) ad
una temperatura non inferiore a 60°C. Il
valore della temperatura impostata si
controlla sul termometro (5).
3.2.2 Termostato sicurezza
Il termostato sicurezza a riarmo manuale
(3 fig. 7) interviene, provocando l’immedia-
to spegnimento del bruciatore, quando la
temperatura in caldaia supera i 95°C. Per
ripristinare il funzionamento della caldaia è
necessario svitare la copertura nera e pre-
mere il pulsante sottostante.
Se il fenomeno si verifica frequentemen-
te, richiedere l’intervento del Servizio Tec-
nico Autorizzato per un controllo.
3.2.3 Riempimento impianto
Controllare periodicamente che l’idromen-
tro (4 fig. 7) abbia valori di pressione ad
impianto freddo compresi tra 1 - 1,2 bar.
Se la pressione è inferiore ad 1 bar provve-
dere al ripristino.
3.2.4 Spegnimento caldaia
Per spegnere la caldaia togliere tensione
premendo l’interruttore generale (1 fig. 7).
3.3 SMONTAGGIO
MANTELLO “ARB”
Per procedere allo smontaggio del mantel-
lo della caldaia ARB” eseguire progressiva-
mente le seguenti operazioni (fig. 8):
togliere il coperchio (1) e il pannello di
comando (3);
togliere la piastra porta bruciatore e il
pannello anteriore centrale (5) svitando
le quattro viti che lo fissano ai fianchi;
togliere il pannello anteriore superiore
(4) e il pannello anteriore inferiore (6);
togliere i pannelli posteriori (8), (9) e (10)
svitando le viti che li fissano ai fianchi;
smontare il fianco sinistro (7) svitando la
vite che lo fissa alla staffa di supporto e
trascinarlo in avanti in modo da sganciar-
lo dai rullini posti sulla staffa del bollitore;
smontare il fianco destro (2) ripetendo
le stesse operazioni.
6
12
3
4
87
6
5

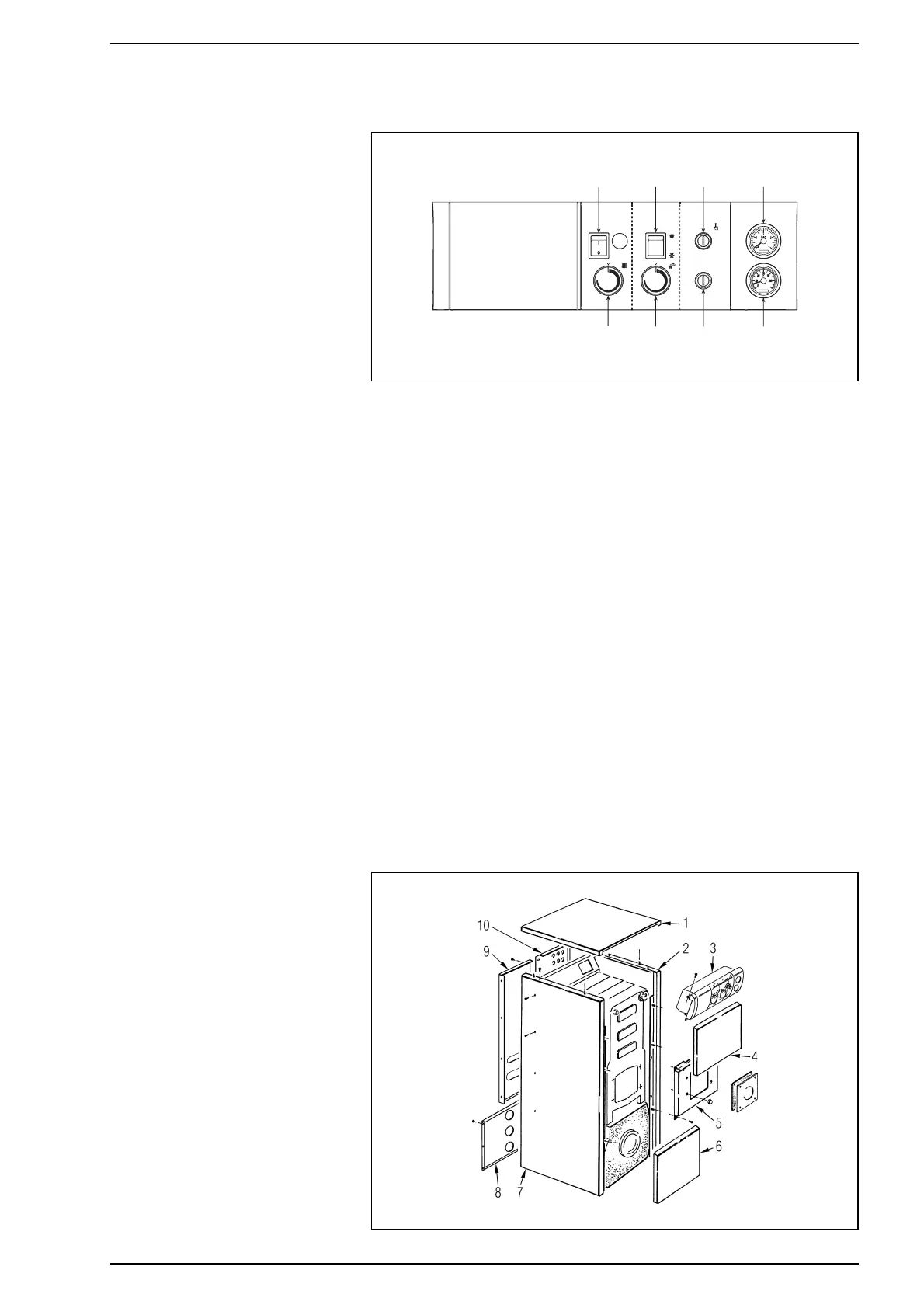

Fig. 7
3 USO E MANUTENZIONE
Fig. 8
