2
AR3 AR4 AR5 ARB4 ARB5
Potenza termica kW 18,9 29,4 40,0 29,4 40,0
kcal/h 16.300 25.300 34.400 25.300 34.400
Portata termica kW 21,5 33,4 45,4 33,4 45,4
kcal/h 18.500 28.700 39.000 28.700 39.000
Elementi n° 34545
Potenza elettrica assorbita W – – – 80 80
Pressione max. esercizio bar 44444
Contenuto acqua l1923272731
Perdite di carico
Lato fumi mbar 0,10 0,12 0,16 0,12 0,16
Lato acqua (∆t 10°C) mbar 1,80 2,50 3,50 2,50 3,50
Pressione camera combustione mbar – 0,02 – 0,01 – 0,01 – 0,01 – 0,01
Depressione consigliata al camino mbar 0,12 0,13 0,17 0,13 0,17
Temperatura fumi °C 219 219 219 219 219
Portata fumi m
3
n/h 20,5 31,8 43,2 31,8 43,2
Volume fumi dm
3
7 11151115
CO2 % 11,1 11,1 10,5 11,1 10,5
Campo regolazione riscaldamento °C 30÷85 30÷85 30÷85 30÷85 30÷85
Campo regolazione sanitario °C – – – 30÷60 30÷60
Portata sanitaria ∆t 30°C * l/h – – – 870 870
Capacità bollitore l – – – 80 80
Pressione max. esercizio bollitore bar –––66
Peso kg 92 122 147 179 203
1.3 DATI TECNICI
LEGENDA
1 Corpo caldaia
2 Idrometro
3 Valvola sfiato automatica (non di fornitura)
4 Valvola sicurezza caldaia (non di fornitura)
5 Valvola di ritegno a molla
6 Circolatore bollitore
7 Rubinetto scarico caldaia (non di fornitura)
8 Vaso espansione bollitore (non di fornitura)
9 Valvola sicurezza bollitore (non di fornitura)
10 Rubinetto scarico bollitore
11 Anodo di magnesio
12 Bollitore
13 Bruciatore (non di fornitura)
14 Tronchetto circolatore impianto

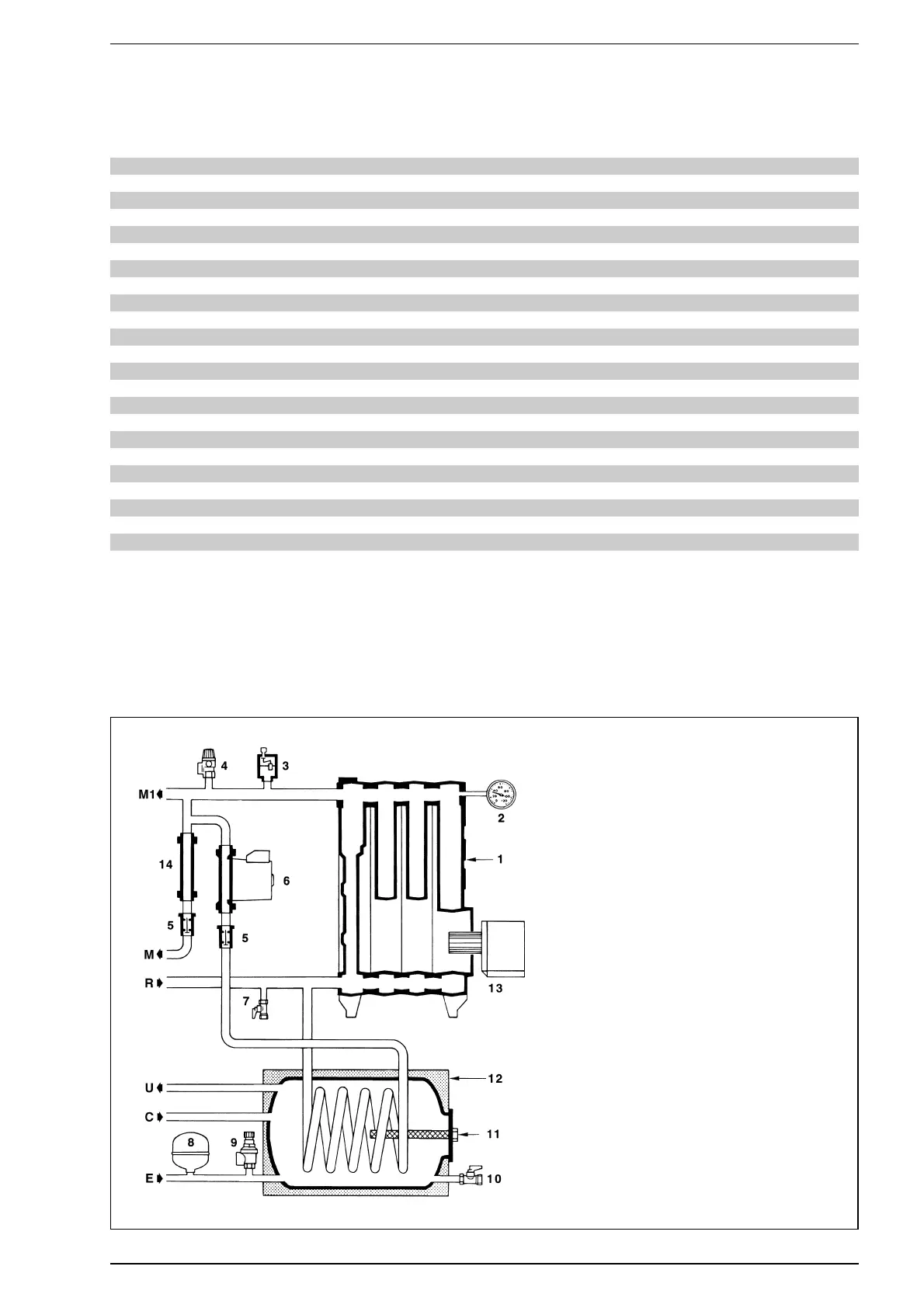

1.4 SCHEMA FUNZIONALE “ARB”
Fig. 2
* Temperatura entrata acqua sanitaria 15°C - Temperatura caldaia 80°C
