per l’alloggiamento e, a cruscotto aperto,
fissare l’orologio al pannello con le viti for-
nite a corredo.
Togliere il faston che collega il morsetto 3
del selettore OFF/EST/INV/SBLOCCO e
inserirlo al morsetto 3 dell’orologio.
Com-
pletare il collegamento elettrico dell’o-
rologio come indicato dallo schema.

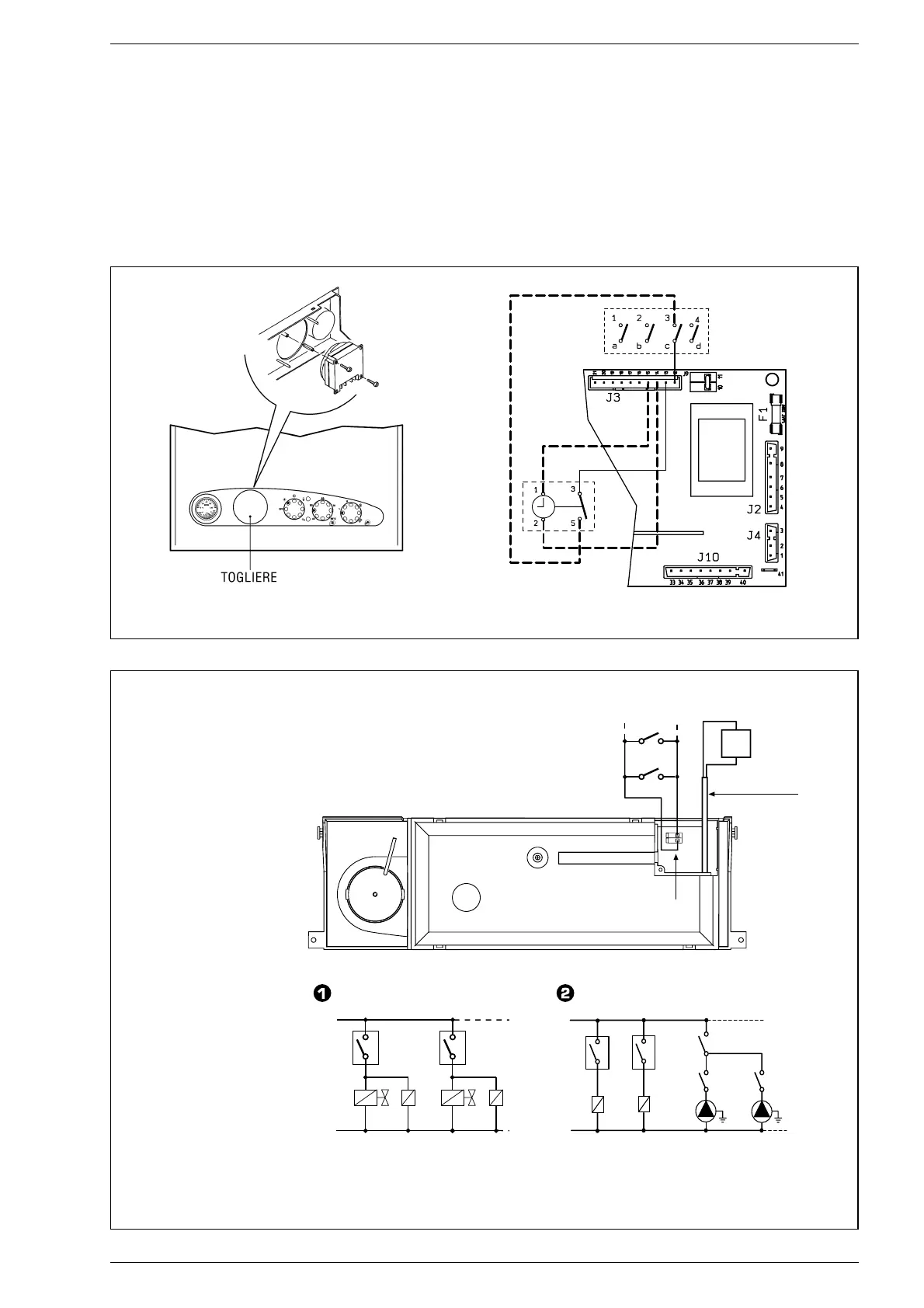

3.9 COLLEGAMENTO ELETTRICO
IMPIANTI A ZONE
Utilizzare una linea elettrica a parte
sulla quale si dovranno allacciare i ter-
mostati ambiente con relative valvole o
pompe di zona.
l collegamento dei micro o dei contatti
relè va effettuato sui morsetti 10-11 del
connettore “TA” della scheda elettronica
dopo aver tolto il ponte esistente (fig. 25).
14
L
N
TA
TA
1
VZ
R
VZ1
R1
CIRCUITO CON VALVOLE DI ZONA
NOTA: I relé vengono impiegati solo nel caso
le valvole di zona siano prive di micro.
CIRCUITO CON POMPE DI ZONA
CR1
CR
Connettore "TA"
10 11
RL
Cavo
pompa
impianto
NOTA: Sostituire la pompa impianto della
caldaia con il tronchetto optional cod. 8094001.
Collegare il cavo della pompa impianto ad un
relè di potenza (RL).
L
N
TA1
CRL
R1
P
TA
R
P1
CR
CR1
LEGENDA
TA-TA1 Termostato ambiente di zona
VZ-VZ1 Valvola di zona
R-R1 Relé di zona
CR-CR1 Contatto relé o micro valvola di zona
P-P1 Pompa di zona
RL Relé di potenza
CRL Contatto relé di potenza
Fig. 25
