4.1 PRODUÇÃO DA ÁGUA SANITÁRIA
A preparação da água sanitária é garantida
por um acumulador em aço coberto de por-
celana vitrificada que está equipado com
um ânodo de magnésio de protecção do
acumulador e uma manilha de inspecção
para o controlo e a limpeza.
O ânodo de magnésio deve ser controlado
anualmente e substituído sempre que se
apresente gasto.
No caso em que o esquentador não pro-
duza água quente, assegurar-se que o ar
tenha sido devidamente purgado nas vál-
vulas manuais depois de se ter desligado o
interruptor geral.
4.2 VÁLVULA DO GÁS
A caldeira é fabricada de série com a válvu-
la de gás modelo SIT 845 SIGMA (fig. 26) e
com a válvula de gás modelo HONEYWELL
VK 4105M (fig. 27).
A válvula do gás está calibrada para dois
valores de pressão: máxima e mínima que
correspondem, em função do tipo de gás,
aos valores indicados na Tabela 4.
A calibragem da pressão do gás para os
valores máximo e mínimo é efectuada pela
SIME na linha de produção: portanto desa-
conselha-se a sua modificação.
Somente no caso da passagem de um tipo
de gás de alimentação (metano) para outro
(butano ou propano) será consentida a modi-
ficação da pressão de trabalho.
Esta operação deverá ser executada
necessariamente por pessoal autorizado.
Efectuada a modificação das pressões de
trabalho, selar os reguladores.
Para regular as pressões é necessário
seguir
uma ordem pré-definida regulando
antes a MÁXIMA e depois a MÍNIMA
.
4.2.1 Regulação das pressões
SIT 845 SIGMA (fig. 29)
Para efectuar a calibragem da pressão máxi-
ma, proceder no seguinte modo:
Ligar a coluna ou um manómetro à
tomada de pressão em saída da válvula
do gás. Nas vers. “BF” ligar o manóme-
tro como indicado na fig. 28.
Retirar a tampa em plástico do modula-
dor (1).
Rodar o manípulo do potenciómetro
sanitário no valor máximo.
Acender a caldeira e abrir a torneira de
água quente.
Usando uma chave fixa de ø 10, rodar a
porca (3) procurando o valor da pressão
máxima como indicado na Tabela 4: para
reduzir a pressão rodar a porca em sen-
tido anti-horário, para aumentar a pres-
são rodar no sentido horário.
Desligar e acender novamente várias
vezes a caldeira mantendo sempre aber-
ta a torneira da água quente sanitária e
verificar se a pressão corresponde aos
valores indicados na Tabela 4.
4 USO E MANUTENÇÃO
3
4
2
1
5
6

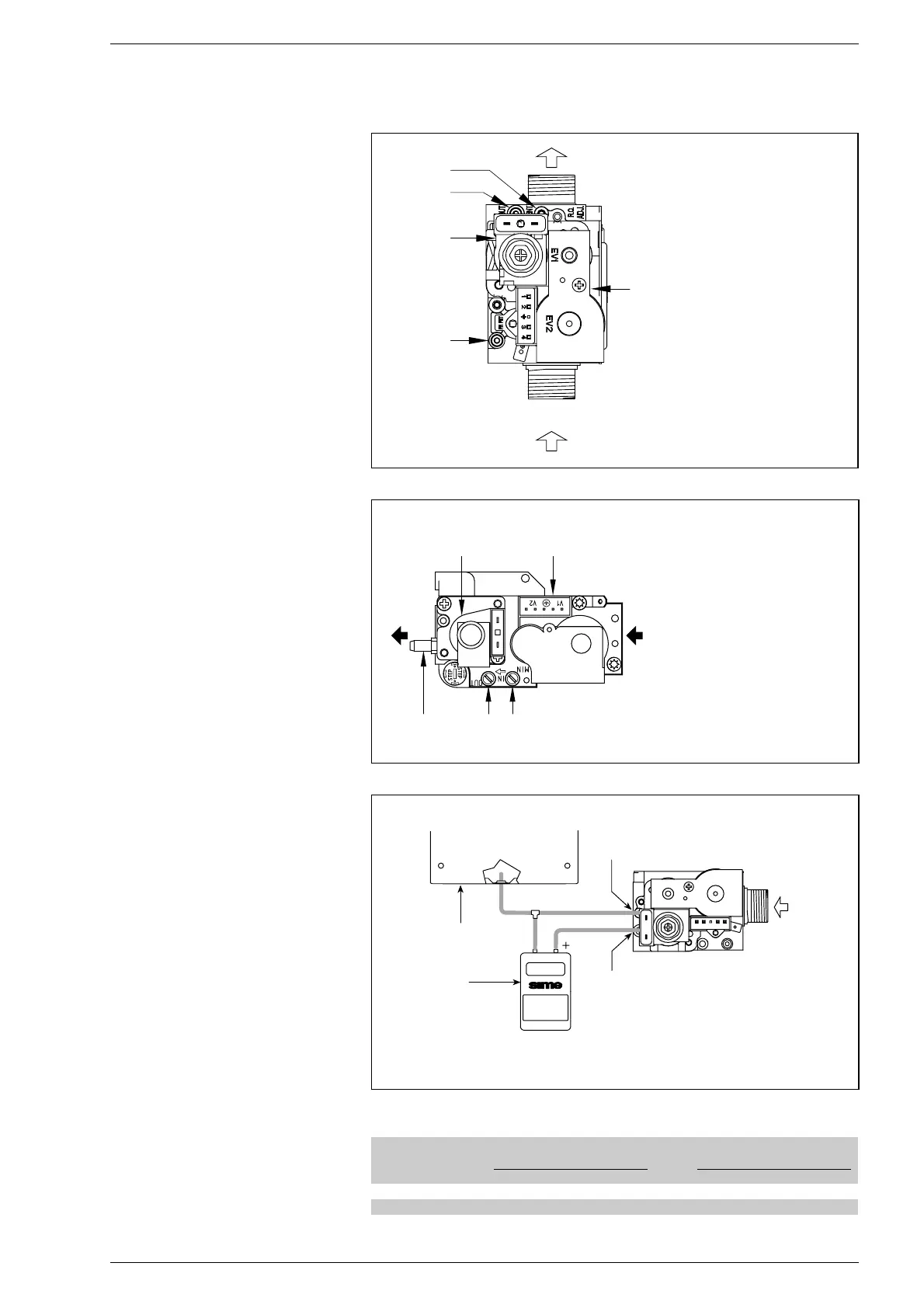

Fig. 26
LEGENDA
1 Modulador
2 Bobinas EV1-EV2
3 Tomada de pressão em entrada
4 Tomada de pressão em saída
5 Tomada VENT
TABELA 4
Pressão máx. Corrente Pressão mín. Corrente
Tipo de gás queimador modulador queimador modulador
mbar mA mbar mA
Metano (G20) 10 - 11 130 2 0
Butano (G30) 27 - 28 165 5 0
Propano (G31) 35 - 36 165 6 - 5 0
1
2
4 35
Fig. 27
1
2
3
4
Fig. 28
LEGENDA
1 Modulador
2 Bobinas EV1-EV2
3 Tomada de pressão em entrada
4 Tomada de pressão em saída
5 Tomada VENT
LEGENDA
1 Tomada de pressão em saída
2 Tomada VENT
3 Câmara estanque
4 Manómetro diferencial
