65
Depois de se ter efectuado a regulação da
pressão máxima, efectuar a calibragem da
pressão mínima:
– Desligar a alimentação do modulador.
– Com o manípulo do potenciómetro
sanitário no valor máximo, a torneira de
água quente aberta e o queimador
aceso, mantendo fixa a porca (3), rodar
o parafuso (2) procurando o valor da
pressão mínima como indicado na Tabe-
la 4: para reduzir a pressão, rodar a
porca em sentido anti-horário, para
aumentar a pressão rodar a porca no
sentido horário.
– Acender e apagar várias vezes a caldei-
ra, mantendo sempre aberta a torneira
da água quente sanitária e verificar se a
pressão corresponde aos valores esta-
belecidos.
– Ligar novamente a alimentação eléctrica
do modulador.
–
Colocar novamente a tampa de plástico (1).

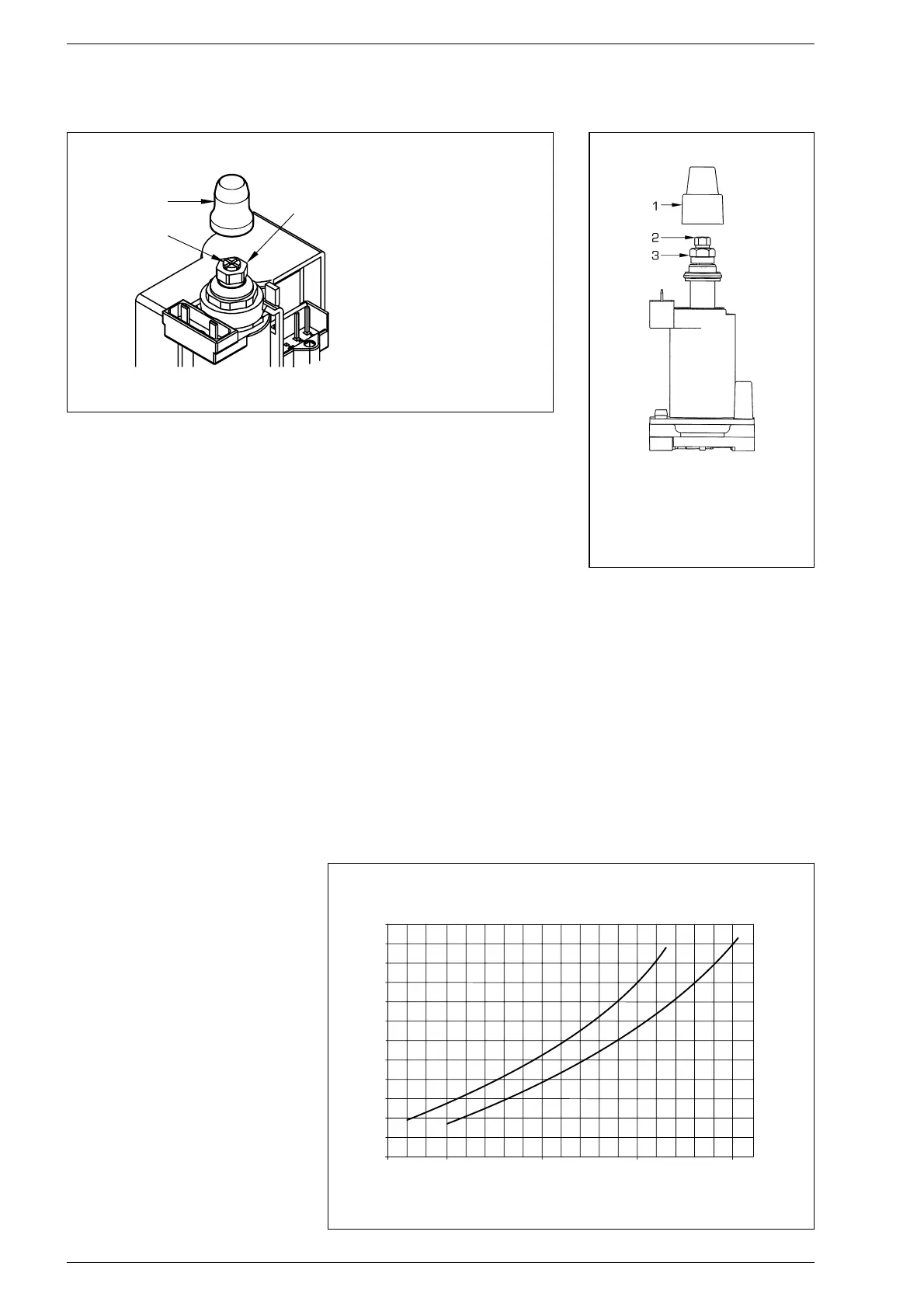

4.2.2 Regulação da pressã
HONEYWELL VK4105M (fig. 30)
Para a regulação da pressão maxima efec-
tue o seguinte:
– Ligue a coluna de água ou um manóme-
tro á toma de pressão á saída da válvula
de gás. Nas vers. “ BF” ligar o manóme-
tro como indicado na fig. 28.
– Desligue os cabos de alimentação e tire
a cápsula de plástico do modulador (1).
– Rode o potenciómetro sanitário para o
valor máximo.
– Ligue a caldeira e abra a torneira da
água quente sanitária.
– Com uma chave fixa ø 9, regule a porca
(2) procurando o valor da pressão maxi-
ma como indicado na Tabela 4: para
reduzir a pressão rode a porca em senti-
do anti-horário, para aumentar a pres-
são rode a porca em sentido horário.
– Desligar e acender várias vezes a caldei-
ra e, mantendo sempre aberta a tornei-
ra da água quente sanitária, verifique se
a pressão corresponde aos valores da
Tabela 4.
Depois de se ter efectuado a regulação da
pressão máxima, efectuar a calibragem da
pressão mínima:
–
Desligar a alimentação eléctrica do
modulador.
–
Com o botão do potenciómetro de
água quente no valor máximo, a tornei-
ra de água quente aberto e o queima-
dor aceso, mantendo apertada a porca
(3), girar a porca (2) usando uma
chave fixa de ø 7 para procurar o valor
da pressão mínima indicado na Tabela
4: para reduzir a pressão girar a porca
no sentido contrário aos ponteiros do
relógio, para aumentar a pressão girar
a porca no sentido inverso.
– Acender e desligar diversas vezes a cal-
deira mantendo sempre aberta a tornei-
ra da água quente e verificar se a pres-
são corresponde aos valores indicados
na Tabela 4.
– Ligar novamente a alimentação eléctri-
ca do modulador.
– Colocar novamente a tampa de plásti-
co (1).
4.3 REGULAÇÃO DA POTÊNCIA
DE AQUECIMENTO
Para regular a potência de aquecimento,
modificando a calibragem de fábrica, cujo
valor de potência é de cerca de 16 kW, é
necessário utilizar uma chave de fendas no
trimmer da potência de aquecimento (1 fig.
22). Para aumentar a pressão de trabalho
rodar o trimmer em sentido horário, para
diminuir a pressão, rodar o trimmer no sen-
tido anti-horário. Para facilitar a busca de
adaptação da potência de aquecimento,
temos os diagramas de pressão/potência
fornecida para gás natural (metano) e gás
butano ou propano (fig. 31)
