4.4 TRANSFORMAÇÃO
PARA OUTRO GÁS
Para o funcionamento a gás butano (G30)
ou propano (G31) é fornecido um kit com
tudo o necessário para a transformação.
Para passar de um gás a outro, executar as
seguintes operações (fig. 32):
– Fechar a torneira do gás.
– Desenfiar o grupo queimador.
– Substituir os injectores principais (5) for-
necidos no Kit, intercalando a anilha em
cobre (4); para executar esta operação,
usar uma chave fixa ø 7.
– Introduzir a ponte da ficha
“METANO/GPL” da placa na posição
“GPL” (4 fig. 22).
– Para a calibragem dos valores de pres-
são máxima e mínima do gás, seguir o
especificado na alínea 4.2. Efectuada a
variação das pressões de trabalho,
selar os reguladores.
– A pressão de alimentação nunca deverá
ultrapassar os 50 mbar.
–
Terminadas as operações tapar, com a eti-
queta com a indicação da preparação do
gás fornecida no kit, os dados equivalentes
mencionados na chapa de características.
NOTA: Depois da montagem as ligações
do gás devem ser todas ensaiadas para
verse vedam bem, usando água com
sabão ou produtos adequados, evitando o
uso de chamas. A transformação só deve
ser efectuada por pessoal autorizado.
4.5 DESMONTAGEM DO
VASO DE EXPANSÃO
Para a desmontagem do vaso de expansão,
proceder do seguinte modo:
– assegurar-se que a caldeira esteja sem
água.
– desapertar a união que liga o vaso de
expansão e o parafuso que o bloqueia à
respectiva chapa.
Antes de efectuar o enchimento do aparelho
assegurar-se que o vaso de expansão esteja
carregado à pressão de 0,8 a 1 bar.
4.6 Desmontagem da carcaça
Para uma fácil manutenção do aparelho é
possível desmontar completamente a car-
caça seguindo estas simples instruções
(fig. 33):
20
15
10
5
8,1 (7.000) 11,6 (10.000) 17,4 (15.000) 23,2 (20.000)
POTENZA TERMICA kW (kcal/h)
PRESSIONE UGELLO mbar
25
30
0
29,0 (25.000)
25 30
35
20
15
10
5
8,1 (7.000) 11,6 (10.000) 17,4 (15.000) 23,2 (20.000)
POTENZA TERMICA kW (kcal/h)
PRESSIONE UGELLO mbar
25
30
0
29,0 (25.000)
25 30

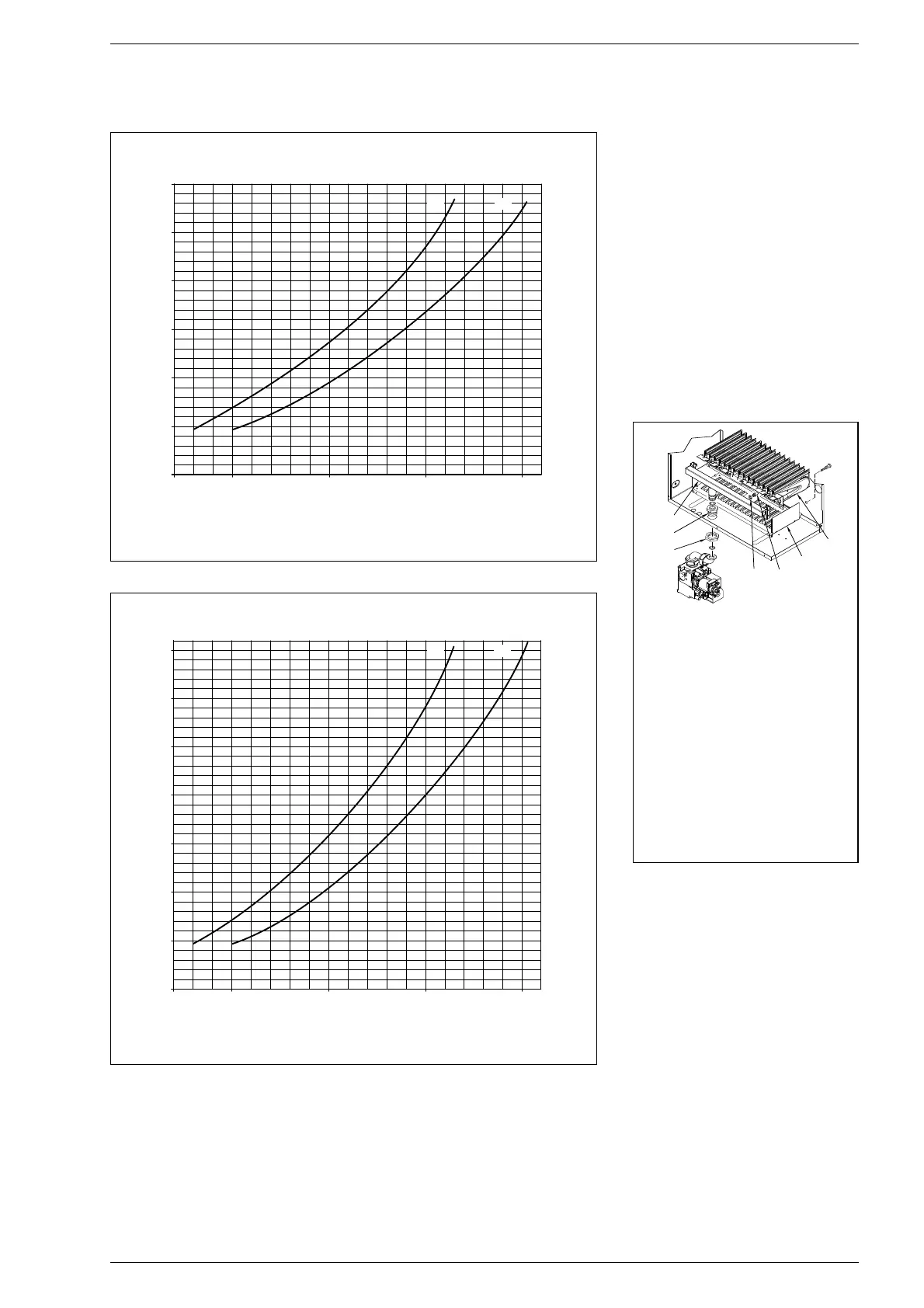

Gráfico pressão/potência para gás propano (G31)
Fig. 31/b
Fig. 31/c
4
1
2
5
6
7
3
Fig. 32
LEGENDA
1 Colector queimadores
2 Extensão 1/2”
3 Contraporca 1/2”
4 Anilha ø 6,1
5 Bico M6
6 Protecção
7 Queimadores
ATENÇÃO: Para garantir a
vedação, utilizar sempre a anilha
(4) fornecida com o kit para a
substituição dos bicos do gás,
mesmo nos grupos queimadores
nas quais não está prevista.
Gráfico pressão/potência para gás butano (G30)
POTÊNCIA TÉRMICA kW (kcal/h)
PRESSÃO INJECTOR mbar
POTÊNCIA TÉRMICA kW (kcal/h)
PRESSÃO INJECTOR mbar
