16
so antiorario, per aumentarla girare il
dado in senso orario.
Spegnere e riaccendere più volte la cal-
daia mantenendo sempre aperto il rubi-
netto acqua calda sanitaria e verificare
che la pressione corrisponda ai valori
indicati in Tabella 4.
Dopo aver effettuato la regolazione della
pressione massima, procedere alla taratu-
ra della pressione minima:
Disinserire l’alimentazione del modulatore
Con la manopola del potenziometro sani-
tario sul valore massimo, il rubinetto ac-
qua calda sanitaria aperto e il bruciatore
acceso, tenendo bloccato il dado (3),
girare la vite (2) ricercando il valore della
pressione minima indicato in Tabella 4:
per ridurre la pressione girare la vite in
senso antiorario, per aumentare la pres-
sione girare il dado in senso orario.
Accendere e spegnere più volte la cal-
daia mantenendo sempre aperto il rubi-
netto acqua calda e verificare che la
pressione corrisponda ai valori stabiliti.
Reinserire l’alimentazione elettrica del
modulatore.
Rimettere il cappuccio in plastica (1).
4.3.2 Regolazione pressioni valvola
HONEYWELL VK4105M (fig. 20/b)
Per la taratura della pressione massima
procedere nel seguente modo:
Collegare la colonnina o un manometro
alla presa a valle della valvola gas.
Nelle vers. “BF” collegare invece il mano-
metro come indicato in fig. 20.
Togliere il cappuccio del modulatore (1).
Porre la manopola del potenziometro
sanitario sul valore massimo.
Accendere la caldaia ed aprire il rubinet-
to acqua calda sanitaria.
Usando una chiave fissa ø 9 ruotare il
dado (3) ricercando il valore della pres-
sione massima indicato in Tabella 4: per
ridurre la pressione girare il dado in sen-
so antiorario, per aumentare la pressio-
ne girare il dado in senso orario.
Spegnere e riaccendere più volte la cal-
daia mantenendo sempre aperto il rubi-
netto acqua calda sanitaria e verificare
che la pressione corrisponda ai valori
indicati in Tabella 4.
Dopo aver effettuato la regolazione della
pressione massima procedere alla taratu-
ra della pressione minima:
Disinserire l’alimentazione elettrica del
modulatore.
Con la manopola del potenziometro sa-
nitario sul valore massimo, il rubinetto
acqua calda sanitaria aperto e il brucia-
tore acceso, tenendo bloccato il dado
(3), ruotare il dado (2) usando una chia-
ve fissa ø 7 per ricercare il valore della
pressione minima indicato in Tabella 4:
per ridurre la pressione girare il dado
in senso antiorario, per aumentare la
pressione girare il dado in senso ora-
rio.
Accendere e spegnere più volte la cal-
daia mantenendo sempre aperto il rubi-
netto acqua calda e verificare che la
pressione corrisponda ai valori indicati in
Tabella 4.
Reinserire l’alimentazione elettrica del
modulatore.
Rimettere il cappuccio in plastica (1).
4.4 REGOLAZIONE POTENZA
RISCALDAMENTO
Per effettuare la regolazione della potenza
riscaldamento, modificando la taratura di
fabbrica il cui valore di potenza è 16 kW
nella vers. “25” e 20 kW nella vers. “30”,
occorre operare con un cacciavite sul trim-
mer potenza riscaldamento (1 fig. 15).
Per aumentare la pressione di lavoro ruo-
tare il trimmer in senso orario, per diminui-
re la pressione ruotare il trimmer in senso
antiorario. Per facilitare la ricerca di ade-
guamento potenza riscaldamento sono di-
sponibili i diagrammi pressione/potenza re-
sa per gas naturale (metano) e gas butano
o propano (figg. 21 - 21/a - 21/b).

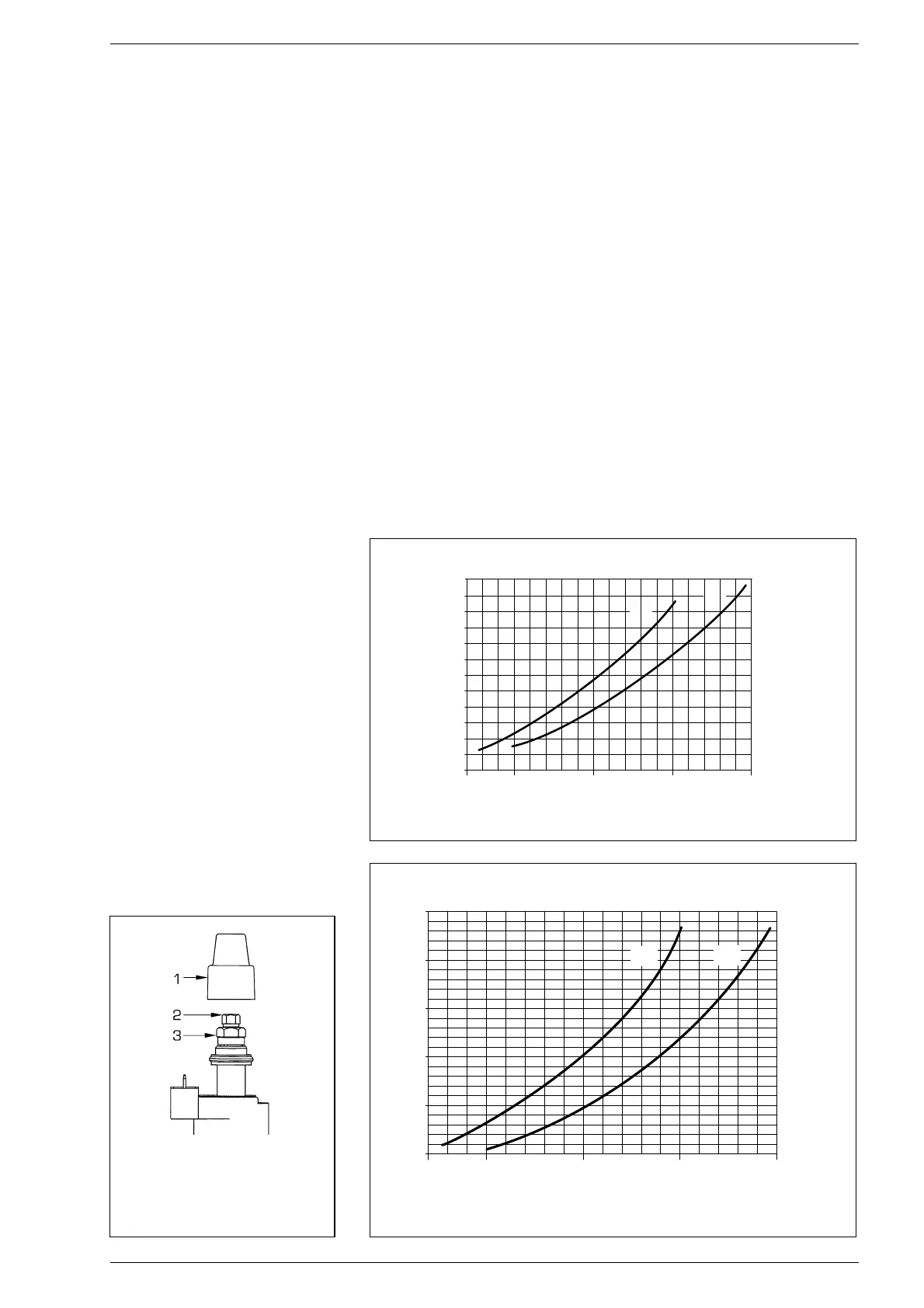

Fig. 20/b
LEGENDA
1 Cappuccio plastica
2 Dado regolazione pressione min.
3 Dado regolazione pressione max
11
10
9
8
7
6
5
4
3
2
1
8,1 (7.000) 11,6 (10.000) 17,4 (15.000) 23,2 (20.000)
POTENZA TERMICA kW (kcal/h)
PRESSIONE UGELLO mbar
29,0 (25.000)
25
30
12
13
Fig. 21
Diagramma pressione/potenza resa per gas naturale (metano)
25
20
15
10
8,1 (7.000) 11,6 (10.000) 17,4 (15.000) 23,2 (20.000)
POTENZA TERMICA kW (kcal/h)
PRESSIONE UGELLO mbar
30
5
29,0 (25.000)
25
30
Diagramma pressione/potenza resa per gas butano (G30)
Fig. 21/a
