17
4.5
TRASFORMAZIONE
AD ALTRO GAS
Per il funzionamento a gas butano (G30) o
propano (G31) viene fornito un kit con l’oc-
corrente per la trasformazione. Per passa-
re da un gas all’altro eseguire le seguenti
operazioni (fig. 22):
– Chiudere il rubinetto gas
– Sfilare il gruppo bruciatore.
– Sostituire gli ugelli principali (6) e la ron-
della in rame (4) con quelli forniti nel kit;
per eseguire questa operazione usare
una chiave fissa ø 7.
– Inserire il ponte del connettore “META-
NO/GPL” della scheda elettronica sulla
posizione “GPL” (4 fig. 15).
– Per la taratura dei valori di pressione gas
massima e minima vedere il punto 4.3.
Effettuata la variazione delle pressioni
di lavoro sigillare i regolatori.
– Ad operazioni ultimate applicare l’etichet-
ta indicante la predisposizione gas fornita
nel kit.
NOTA: Nel montare i componenti tolti
sostituire le guarnizioni gas e, dopo il
montaggio, collaudare a tenuta tutte le
connessioni gas usando acqua saponata
o appositi prodotti, evitando l’uso di fiam-
me libere. La trasformazione deve essere
effettuata solo da personale autorizzato.
4.6 SMONTAGGIO MANTELLO
Per una facile manutenzione della caldaia è
possibile smontare completamente il mantello
come indicato nella fig. 23.
4.7 PULIZIA E MANUTENZIONE
Eseguire la pulizia del generatore nel se-
guente modo:
– Togliere tensione alla caldaia e chiudere
il rubinetto di alimentazione del gas.
– Procedere allo smontaggio del mantello
e del gruppo bruciatori-collettore gas.
Per la pulizia indirizzare un getto d’aria
verso l’interno dei bruciatori in modo
da far uscire l’eventuale polvere accu-
mulatasi.
– Procedere alla pulizia dello scambiatore
di calore togliendo la polvere ed eventuali
residui di combustione. Per la pulizia del-
lo scambiatore di calore, come pure del
bruciatore, non dovranno mai essere
usati prodotti chimici o spazzole di ac-
ciaio.
Assicurarsi che la parte superiore
forata dei bruciatori sia libera da incro-
stazioni.
– Rimontare i particolari tolti dalla caldaia
rispettando la successione delle fasi.
– Controllare il funzionamento del bruciato-
re principale.
– Dopo il montaggio tutte le connessioni
gas devono essere collaudate a tenuta,
usando acqua saponata o appositi pro-

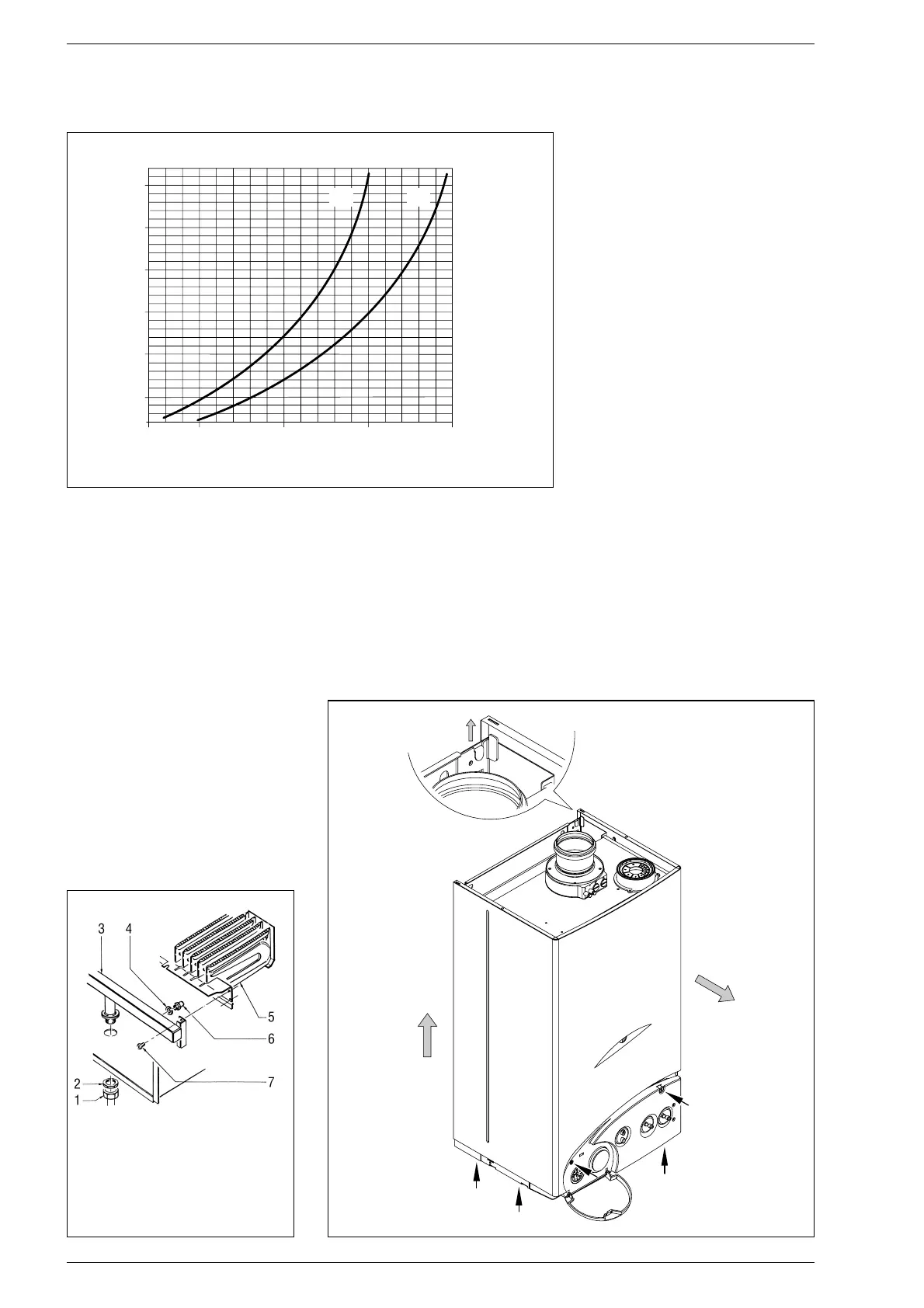

Fig. 22
LEGENDA
1 Girello 1/2”
2 Controdado 1/2”
3 Collettore bruciatori
4 Rondella ø 6,1
5 Bruciatori
6 Ugello M6
7Vite
