.2.5 RELLENADO DE LA
INSTALACION (fig. 5)
El rellenado de la caldera y de la instala-
ción se efectúa actuando sobre el grifo de
carga (2). La presión de rellenado, con
instalación fría, debe estar entre 1-1,2
bar. Durante la fase de llenado de la insta-
lación se aconseja apagar la caldera.Hay
que efectuar el llenado despacio para per-
mitir a las bolsas de aire salir a través de
los correspondientes purgadores. Si la
presión hubiera subido mucho sobre el
límite previsto, descargar la parte exce-
dente abriendo la válvula de purga.
2.5.1 Vaciado de la instalación (fig. 5)
Para cumplir esta operación accione sobre
el grifo de descarga (9). Antes de efectuar
esta operación apague la caldera.
2.6 CONDUCTOS DE
HUMOS/CHIMENEAS
El conducto de humos o la chimenea para la
evacuación de los productos de la combu-
stión de aparatos de tiro natural debe
respetar los siguientes requisitos previstos
por las normas vigentes.
2.6.1 Entubado de chimeneas existentes.
Para la recuperación o el entubado de chime-
neas existentes deben ser empleados con-
ductos declarados idóneos, para tal objetivo,
por el constructor de tales conductos,
siguiendo las modalidades de instalación e uti-
lización indicadas por el constructor mismo.
2.7 INSTALACIÓN
CONDUCTO COAXIAL
El conducto de aspiración y evacuación
coaxial ø 60/100 se suministra en un kit
de montaje cód. 8084805/8084811 com-
pleto con hoja de instrucciones para el
montaje.
Con la curva proporcionada en el kit, la
longitud máxima del tubo no deberá supe-
rar los 3,4 m en la versión “25 BF” y 3
metros en la versión “30 BF”. La instala-
ción de cada curva suplementaria cód.
8085601 reduce el tramo de 1,4 metros.
Los esquemas de la fig. 6 ilustran algunos
ejemplos de los distintos tipos de modali-
dad de descarga coaxial.
2.7.1 Diafragma conducto coaxial
De serie la caldera está suministrada con
el diafragma Ø 87,5. Instale el diafragma
sólo cuando la longitud del conducto coaxial
es inferior a 1,8 metros en la versión “25
BF” y 1,5 metros en la versión “30 BF”.
Para la ubicación véase fig.7.
8
5
7
6
4
2
3
1
9

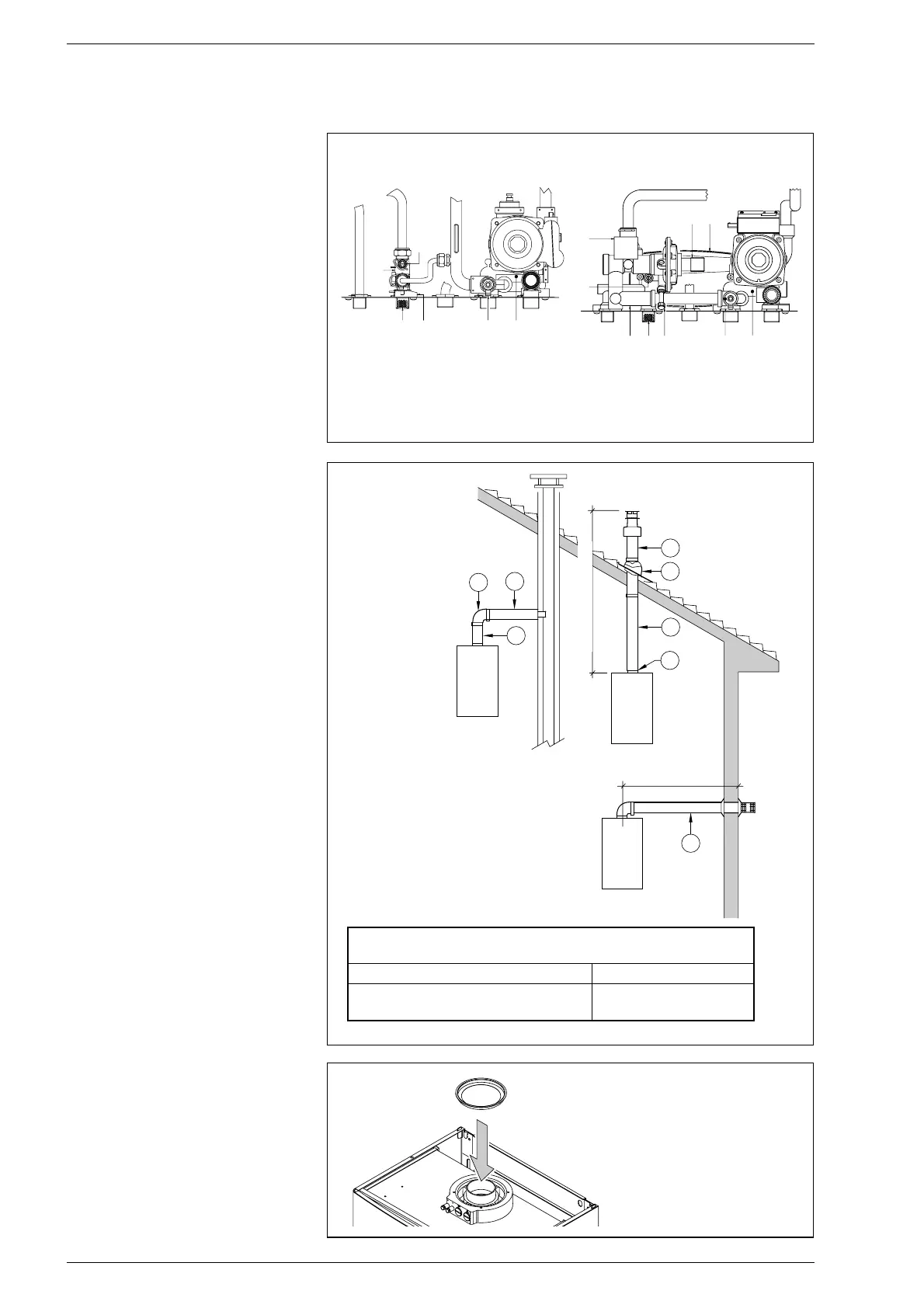

Fig. 5
LEYENDA
1 Colector entrada/salida sanitaria
2 Grifo de carga
3 Filtro sanitario
4 Colector by-pass
5 Regulador capacidad
6 Intercambiador agua sanitaria
7 Microinterruptores
8 Medidor de flujo de agua
9 Descarga caldera
Modelo “25 OF”
Modelo “25 BF - 30 BF”
max 3,4 m "25"
max 3,0 m "30"
C12
C32
C42
3
1
2
7
6
4
5
2
min 1,3 m - max 4 m
LEYENDA
1 Kit conducto coaxial cód. 8084805/8084811
2 Prolongación L 820 cód. 8084804
3 Prolongación vertical L 590 cód. 8086905
4 Curva suplementaria a 90° cód. 8085601
5 Adaptador cód. 8086901
6 Teja con articulación cód. 8091300
7 Terminal salida techo L. 1280 cód. 8091200
Fig. 6
5
8
3
2
9
4
En la tipología de descarga C32 utilice, en función de la longitud del con-
ducto y sin curvas añadidas, los siguientes diafragmas:
Diafragma opcional Ø 86 (Cód. 6028623) Diafragma de serie Ø 87,5
L min = 1,3 m L min = 2,5 m
L max = 2,5 m L max = 4 m
Fig. 7
ATENCIÓN: La instalación de cada curva
suplementaria cód. 8085601 reduce el
tramo disponible de 1,4 metros.
ATENCIÓN: Instale el diafragma Ø
87,5 sólo cuando la longitud del con-
ducto coaxial es inferior a 1,8 metros
en la versión “25 BF” y 1,5 metros en
la versión “ 30 BF”.
