32
2.8 INSTALACIÓN
CONDUCTOS SEPARADOS
Durante la instalación habrá que respetar
las disposiciones requeridas por las
Normas y unos consejos prácticos:
–
Con aspiración directa del exterior,
cuando el conducto es más largo de 1
m, aconsejamos el aislamiento para evi-
tar, en los periodos particularmente
fríos, la formación de rocío en el exte-
rior de la tubería.
– Con un conducto de evacuación colocado
en el exterior del edificio, o en ambientes
fríos, es necesario proceder al aislamien-
to para evitar falsos encendidos del que-
mado. En estos casos, es necesario pre-
veer un sistema de recogida del conden-
sado en la tubería.
–
En caso que se deba atravesar paredes
inflamables aísle el tramo que atraviesa
el conducto de descarga humos con un
aislamiento en lana de vidrio espesor
30 mm, densidad 50 kg/m
3
.
La longitud máxima total obtenida suman-
do las longitudes de las tuberías de aspi-
ración y de evacuación se determina por
las pérdidas de carga de cada uno de los
accesorios introducidos y no deberá resul-
tar superior a los 7,5 mm H
2
O modelo
“25
BF” e 11 mm H
2
O modelo “30 BF”.
Para las pérdidas de carga de los acceso-
rios hacer referencia a la Tabla 1.

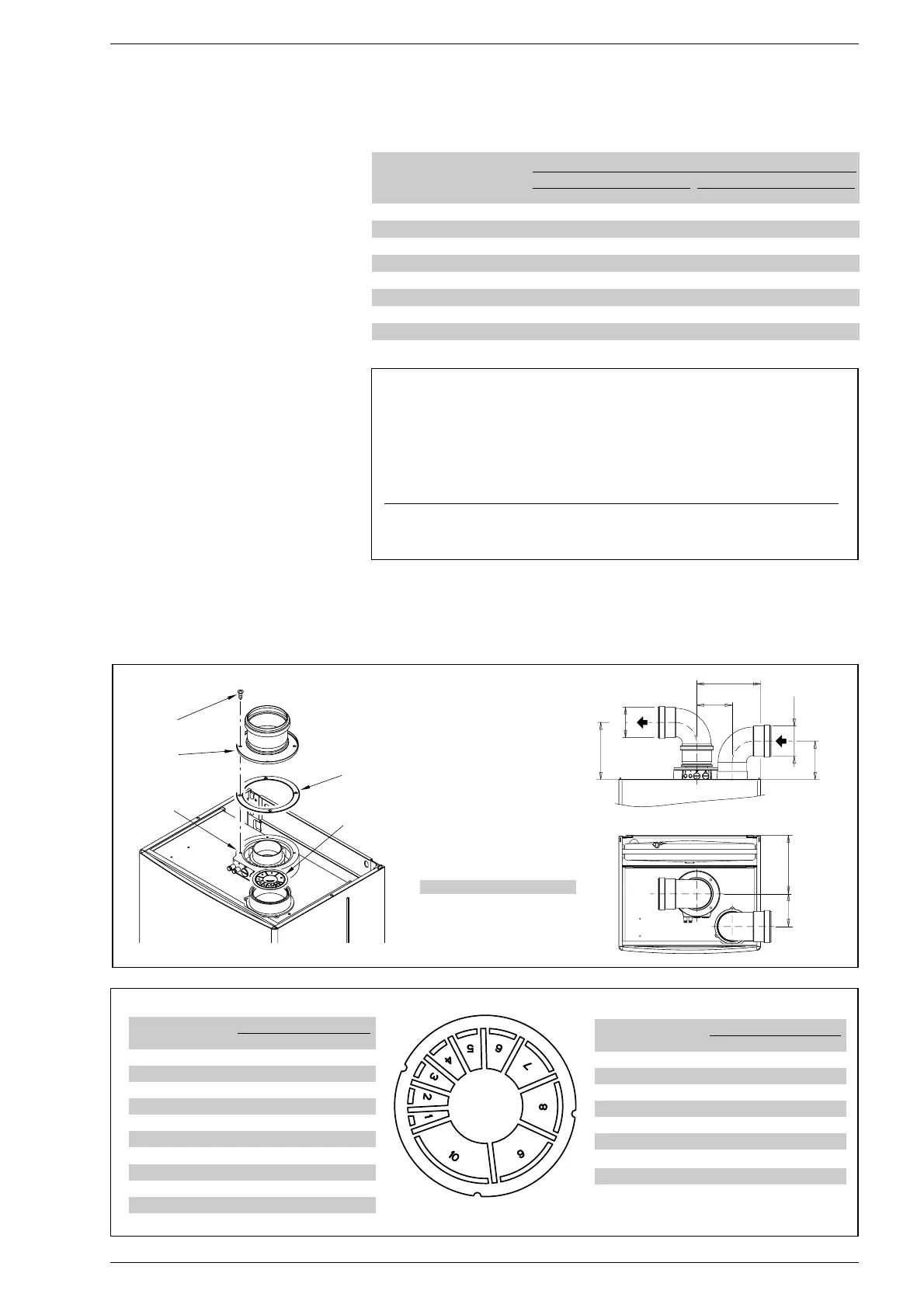

2.8.1 Kit conductos separados (fig. 8)
El kit conductos separados cód.
8089904 está suministrado con diafrag-
ma de aspiración que debe emplearse, en
función de la pérdida de carga máxima
permitida en ambos conductos, como
explicado en fig. 8/a.
Fig. 8/a
Modelo “30 BF”
N° sectores Pérdida de carga total
a quitar mm H
2
OPa
n°
1 0 ÷ 1 0 ÷ 9,8
n° 1 e 2 1 ÷ 2 9,8 ÷ 19,6
da n° 1 a 4 2 ÷ 3 19,6 ÷ 29,4
da n° 1 a 5 3 ÷ 4 29,4 ÷ 39,2
da n° 1 a 7 4 ÷ 5 39,2 ÷ 49,0
da n° 1 a 8 5 ÷ 6 49,0 ÷ 58,8
da n° 1 a 10 6 ÷ 7 58,8 ÷ 68,6
sin diafragma 7 ÷ 7,5 68,6 ÷ 73,5
Modelo “25 BF”
N° sectores Pérdida de la carga total
a quitar mm H
2
OPa
ninguna
0 ÷ 1 0 ÷ 9,8
n° 1 1 ÷ 2 9,8 ÷ 19,6
n° 1 e 2 2 ÷ 3 19,6 ÷ 29,4
da n° 1 a 3 3 ÷ 4 29,4 ÷ 39,2
da n° 1 a 4 4 ÷ 5 39,2 ÷ 49,0
da n° 1 a 5 5 ÷ 6 49,0 ÷ 58,8
da n° 1 a 6 6 ÷ 7 58,8 ÷ 68,6
da n° 1 a 7 7 ÷ 8 68,6 ÷ 78,4
da n° 1 a 8 8 ÷ 9 78,4 ÷ 88,2
da n° 1 a 9 9 ÷ 10 88,2 ÷ 98,0
sin diafragma 10 ÷ 11 98,0 ÷ 107,8
Fig. 8
LEYENDA
1 Junta esponja Ø 125/95
2 Tornillo de fijación
3 Brida descarga humos
4 Diafragma aspiración
6 Colector con tomas
25 BF 30 BF
K mm 180 205
Ejemplo de cálculo de instalación “25 BF” consentida en cuanto la suma de las pérdidas
de carga de cada uno de los accesorios introducidos es inferior a los 7,5 mm H
2
O
Aspiración Evacuación
7 metros tubo horizontal ø 80 x 0,20 1,40 –
7 metros tubo horizontal ø 80 x 0,30 – 2,10
n° 2 codos de 90° ø 80 x 0,30 0,60 –
n° 2 codos de 90° ø 80 x 0,40 – 0,80
N° 1 terminal ø 80 0,10 0,30
Pérdida de carga total 2,10 + 3,20 = 5,3 mm H
2
O
Con esta pérdida de carga total se debe quitar del
diafragma
aspiraci
ó
n los sectores del n°1 al n°8.
TABLA 1
Accesorios ø 80 Pérdida de carga (mm H
2
O)
25 BF 30 BF
Aspiración Evacuación Salida a techo Aspiración Evacuación Salida a techo
Codo de 90° MF 0,30 0,40 – 0,30 0,50 –
Codo de 45° MF 0,20 0,30 – 0,20 0,40 –
Alargadera L.1000 (horizontal) 0,20 0,30 – 0,20 0,40 –
Alargadera L.1000 (vertical) 0,30 0,20 – 0,30 0,30 –
Terminal de evacuación – 0,30 – – 0,40 –
Terminal de aspiración 0,10 – – 0,10 – –
Colector 0,50 1,60 – 0,50 1,80 –
Terminal salida a techo L.1240 – – 0,50 – – 0,60
Tee descarga condensación – 1,00 – – 1,10 –
