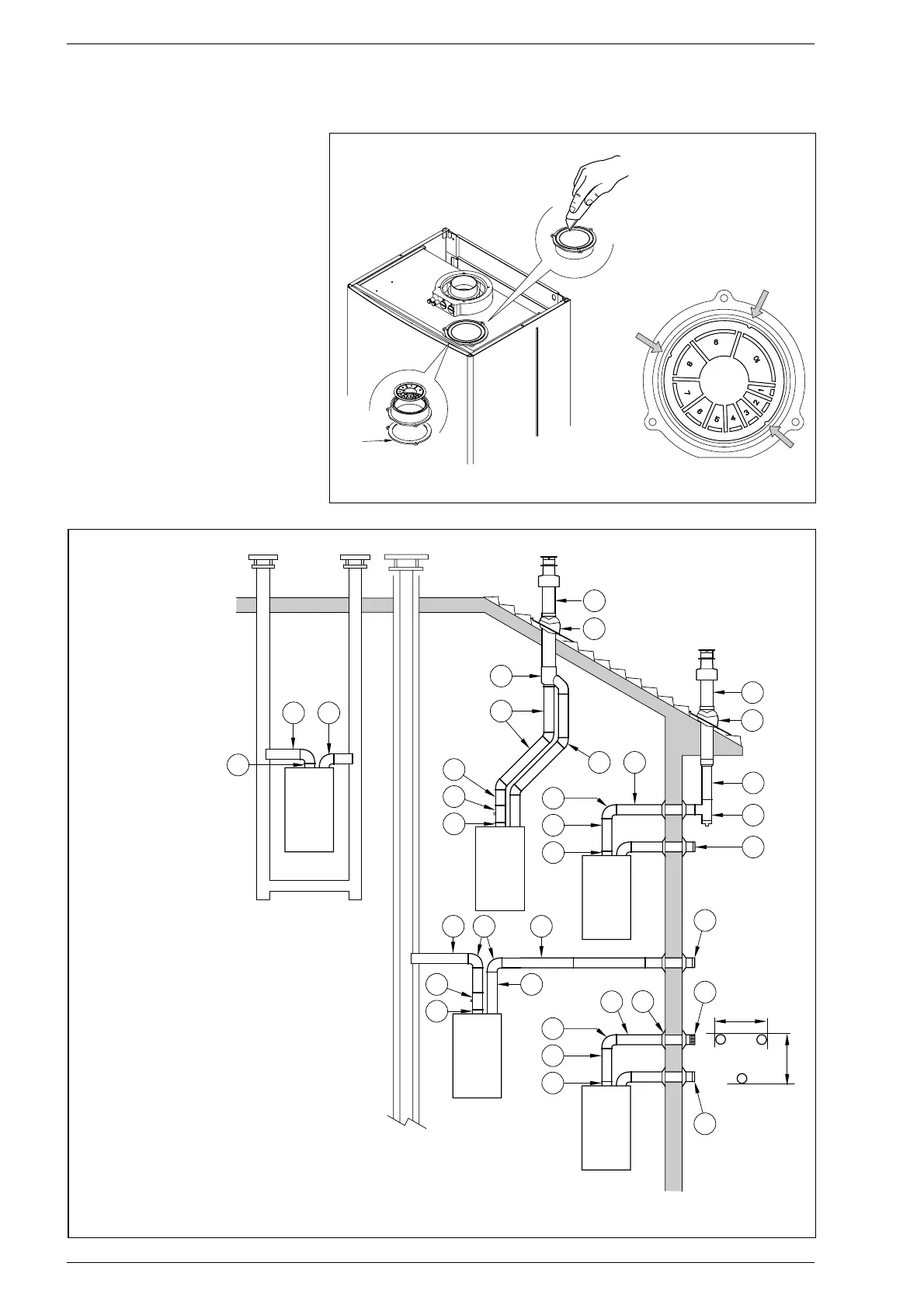

2.8.2 Utilización de la toma de aire (fig. 9)
Para utilizar la toma de aire en esta
tipología de descarga es necesario reali-
zar las siguientes operaciones:
- Elimine el fondo de la toma de aire
cortándolo con una herramienta (a);
- Vuelque la toma de aire (b) y sustituya
la junta (5) con aquella suministrada
en el kit cód. 8089904;
- Introduzca, hasta llevarlo al tope, el
diafragma aspiración suministrado en
el kit cód. 8089904;
Ahora es posible introducir la prolonga-
ción o la curva en la respectiva sede para
completar la aspiración (no se requiere
el uso de ninguna junta o sellador).
2.8.3 Modalidad de descarga
Los esquemas de fig. 10 ilustran algunos
ejemplos de los distintos tipos de modali-
dad de descarga separados.
max 0,5 m
max 0,5 m
C12
1
4
9
C52
C32
C42
3
2
11
10
C82
6
5
6
12
3
11
10
3
7
1
8
3
1
3
2
3
3 2
1
3
2
3
6
3
1
8 3
LEYENDA
1 Kit conductos separados cód. 8089904
2a Curva a 90° MF cód. 8077404
2b Curva a 90° MF aislada cód. 8077408
3a Prolongación L. 1000 cód. 8077303
3b Prolongación L. 1000 aislada cód. 8077306
4 Terminal de descarga cód. 8089501
5 Kit virolas int. – ext. cód. 8091500
6 Terminal de aspiración cód. 8089500
7 Curva a 45° MF cód. 8077406
8 Recuperación condensación L 135 cód. 8092800
9 Colector cód. 8091400
10 Teja con articulación cód. 8091300
11 Terminal salida techo L 1240 cód. 8091201
12 Te recuperación condensación cód. 8093300
Fig. 9
Fig. 10
a
b
5
ATENCIÓN: En la tipología C52 los conductos de descarga
y aspiración no pueden salir en paredes opuestas.
ATENCIÓN: Las tres sedes
previstas sobre el diafrag-
ma permiten el montaje,
en la toma de aire, en una
sola posición.
