2.10.1 Cuadro
eléctrico (fig. 12)
Antes de toda intervención desconecte la ali-
mentación eléctrica. Quite los tres tornillos
(9) que bloquean el panel de mandos y tire
hacia adelante el panel hasta que se pueda
inclinar hacia abajo.
Para acceder a los componentes del cuadro
eléctrico desatornille los cuatro tornillos que
fijan la protección (6).
2.10.2 Conexión del
cronotermóstato (fig. 12)
Para acceder al conector “TA”, sacar la
tapa (7) del tablero de mando y conectar
eléctricamente el cronotermóstato a los
bornes 10-11 después de haber eliminado
el puente existente.
El cronotermóstato que se debe utilizar y
cuya instalación se aconseja para regular
mejor la temperatura y confort del
ambiente, debe ser de clase II, de confor-
midad con la norma EN 60730.1 (contac-
to eléctrico limpio).
35

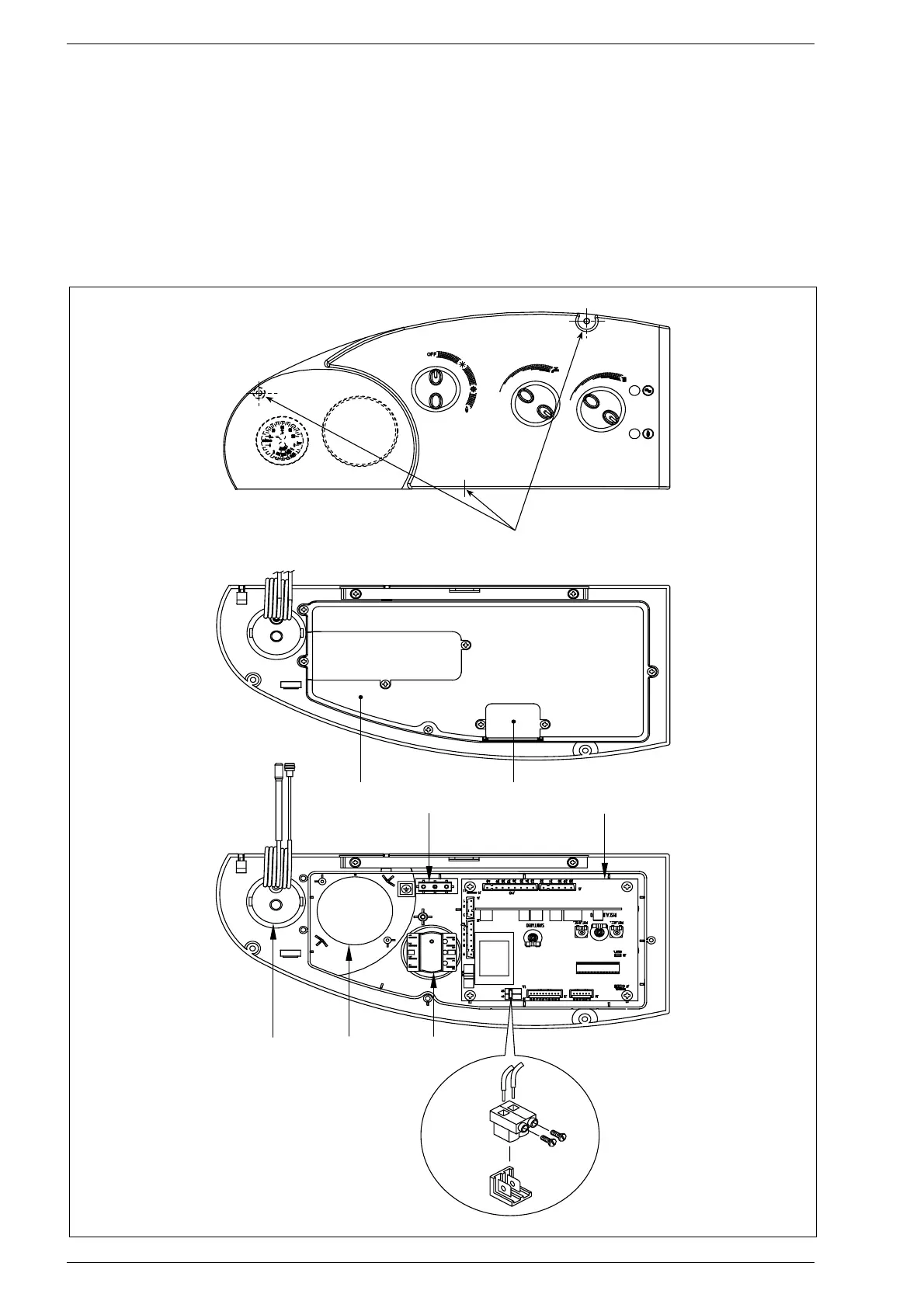

Fig. 12
LEYENDA
1 Termomanómetro
2 Alojamiento reloj programador
3 Selector OFF/EST/INV/DESBLOQUEO
4 Ficha electrónica
5 Faston de tierra
6 Protección instrumentos
7 Cubierta (TA)
8 Conector (TA)
9 Tornillo de fijación
ATENCIÓN:
Después de
haber sacado los 3 tornillos (9) tirar
hacia adelante el panel porque se pueda inclinar
hacia abajo.
