36
LEYENDA
F1 Fusible (1.6 AT)
TR Transformador 230/24V
PI Bomba instalación
EV1-2 Bobina válvula de gas
V Ventilador
PF Presóstato humos
VP Válvula presostática
M Modulador
C Selector
OFF/VER/INV/DESBLOQUEO
SM Sonda calefacción
SS Sonda sanitaria
TA Cronotermóstato
EAR
Electrodo de encendido/detección
TRA Transformador de encendido
TS Termóstato de seguridad
PA Presóstato agua
FL Medidor de flujo
TF Termóstato de humos
OP Reloj programador (sólo x GB)
Nota: El cronotermóstato debe ser
conectado a los bornes 10-11 del
conector “TA” luego de haber quitado el
puente.
Fig. 13

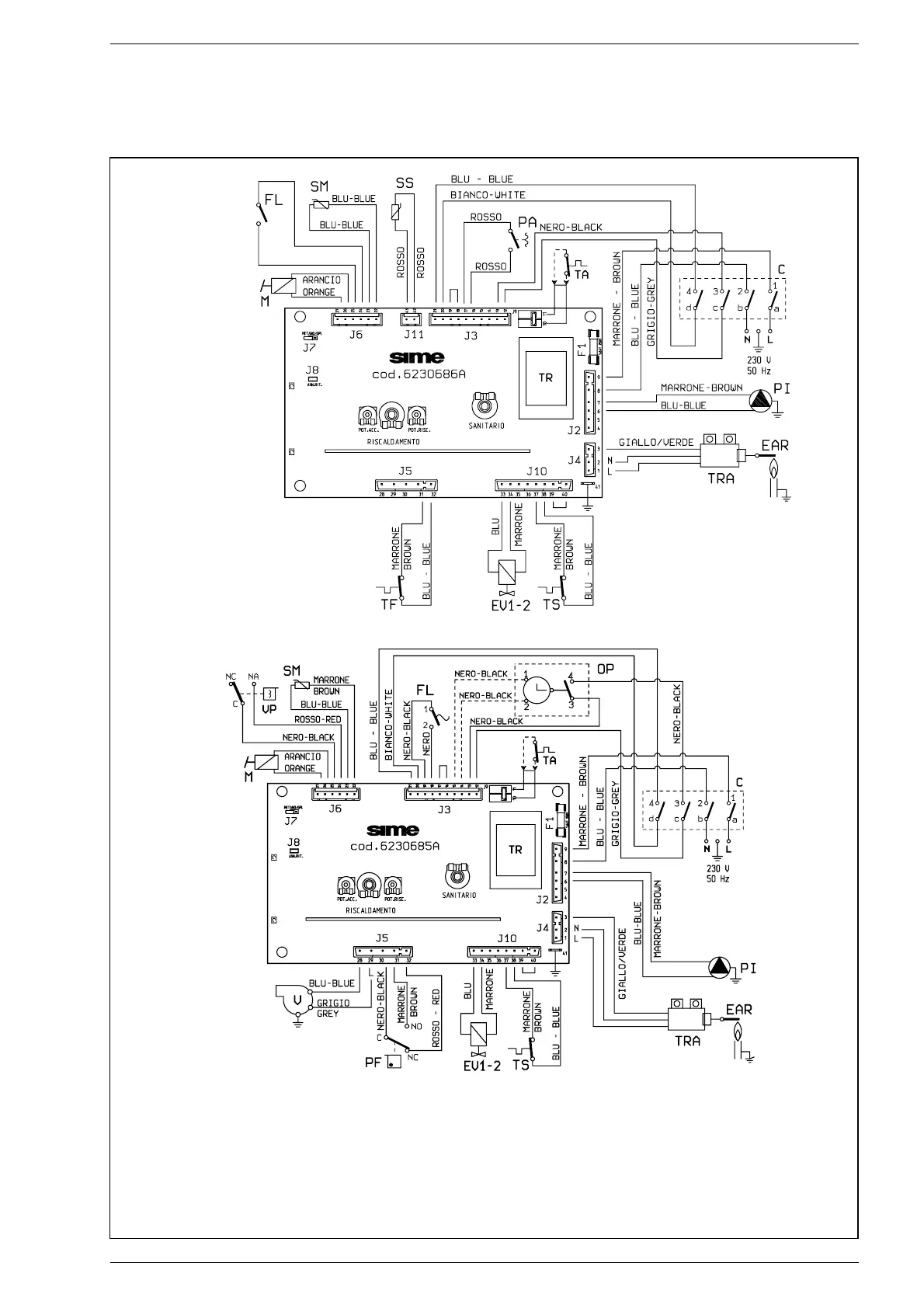

2.10.3 Esquema eléctrico
Modelo “25 BF - 30 BF”
Modelo “25 OF”
