4.5 TRANSFORMACION GAS
Para el funcionamiento a gas butano (G30)
o propano (G31) se suministra un kit con lo
necesario para la transformación. Para
pasar de un gas a otro es necesario operar
del modo siguiente (fig. 22):
– Cerrar el grifo gas.
– Quitar el grupo quemadores.
– Substituir los inyectores principales (6) y
la arandela de cobre (4) suministrados
en el kit; para efectuar esta operación,
utilizar una llave fija ø 7.
– Desplazar el puente del conector “META-
NO/GPL” de la ficha en la posición “GPL”
(4 fig. 15).
– Para la regulación de los valores de pre-
sión gas máxima y mínima seguir lo expli-
cado al punto 4.3. Después de haber
regulado las presiones de trabajo sel-
lar los reguladores.
– Terminadas las operaciones, colocar
sobre el panel de la envolvente, la etique-
ta que indica la predisposición del gas
suministrada junto con el kit.
NOTA: Al montar los componentes quitados
sustituya las juntas de gas y, después del
montaje hay que ensayar la estanqueidad de
todas las conexiones gas, empleando agua y
jabón o productos adecuados, evitando el
uso de llamas libres. La transformación
deberá efectuarse exclusivamente por per-
sonal autorizado.
4.6 DESMONTAJE ENVOLVENTE
Para un fácil mantenimiento de la caldera
es posible desmontar completamente la
envolvente como se indica en la fig. 23.
4.7 LIMPIEZA Y MANTENIMIENTO
Realice la limpieza del generador del
seguiente modo:
– Quitar la corriente a la caldera y cerrar
el grifo de la alimentación gas.
– Desmontar la envolvente.
– Desmontar el grupo quemadores-colec-
tor gas. Limpiar el interior de los quema-
dores con un chorro de aire para dejar
salir el polvo que se haya acumulado.
– Limpiar el intercambiador de calor qui-
tando el polvo y eventuales residuos de
la combustión. Jamás se deberán utilizar
productos químicos o cepillos de acero
tanto para la limpieza del intercambiador
de calor como para el quemador. Asegu-
rarse que la parte superior de los que-
madores con agujeros, no tenga incru-
staciones.
– Volver a montar las partes de la caldera
respetando la sucesión de las fases.
– Controlar el funcionamiento del quema-
dor principal.
42

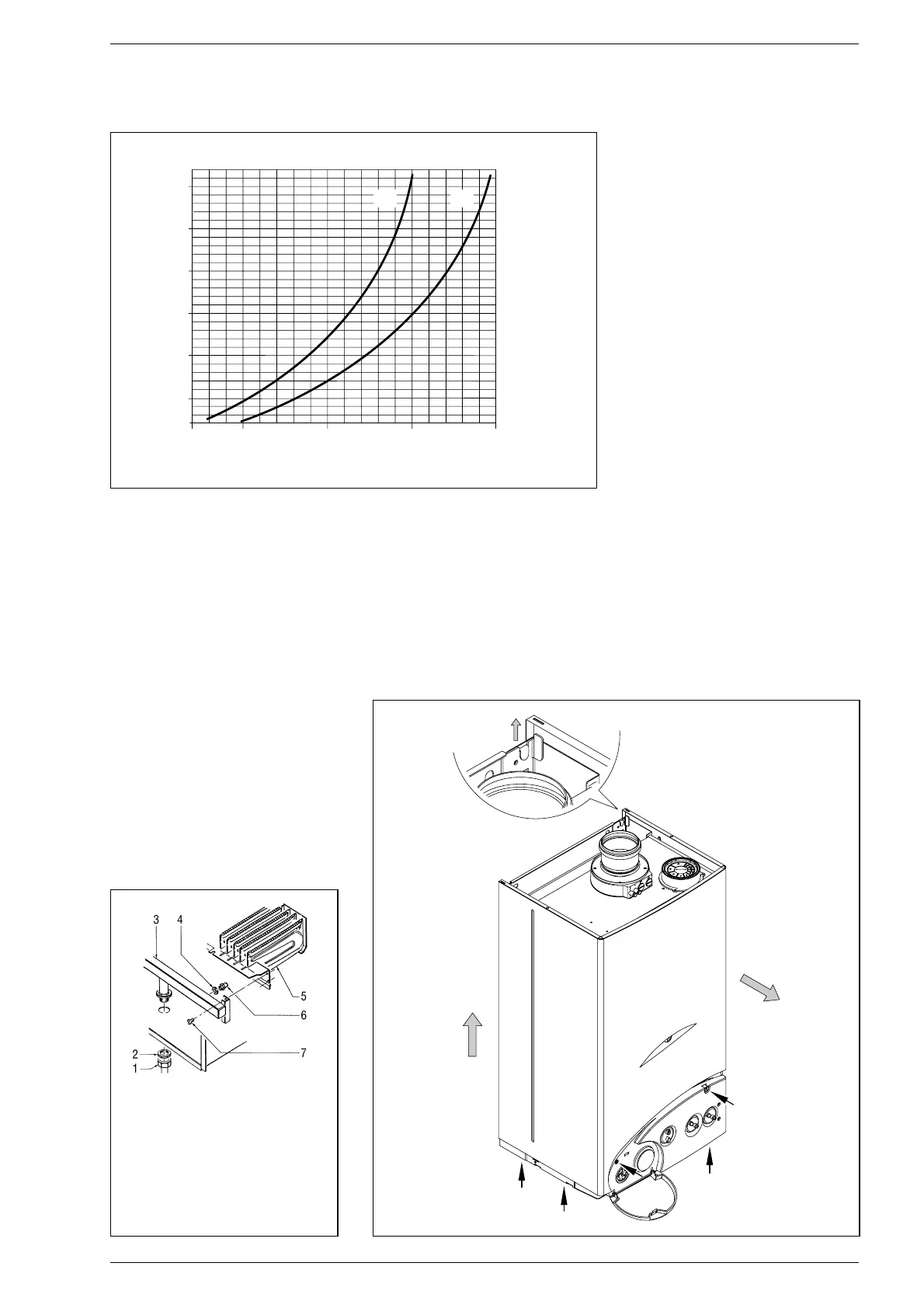

Fig. 22
LEYENDA
1 Tuerca 1/2”
2 Contratuerca 1/2”
3 Colector quemadores
4 Arandela ø 6,1
5 Quemadores
6 Inyector M6
7 Tornillo
