43
Después del montaje hay que ensayar la
estanqueidad de todas las conexiones
de gas, utilizando agua y jabón o produc-
tos apropiados, evitando el uso de lla-
mas libres.
Durante el mantenimiento del generador
se recomienda no tratar con cloruro de
calcio el monobloque en plástico.

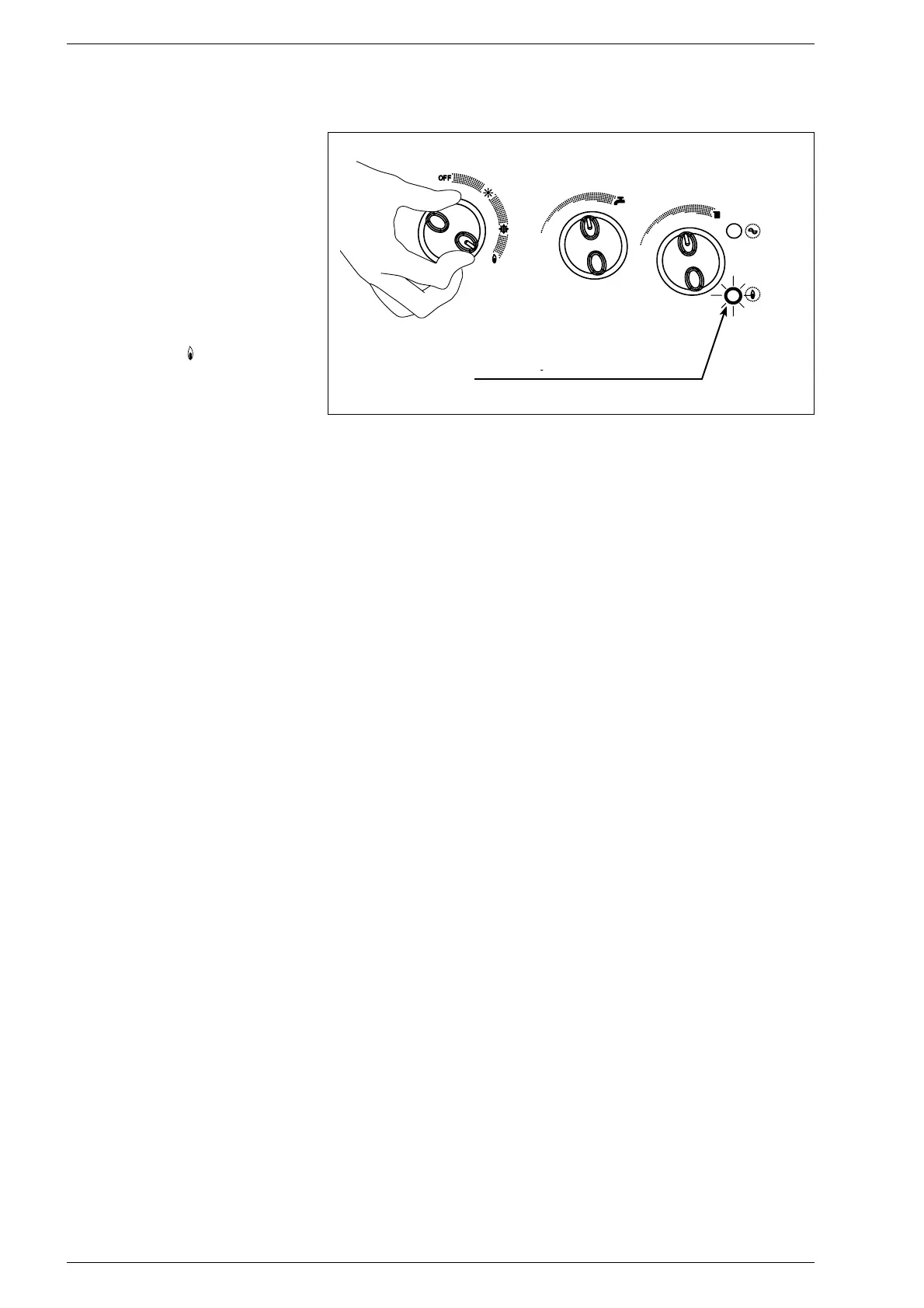

4.7.1 Función deshollinador (fig.24)
Para efectuar la verificación de la combu-
stión de la caldera gire el selector y perma-
nezca en la posición ( ) hasta cuando el
LED bicolor verde/anaranjado está inter-
mitente.
Desde este momento la caldera iniciara a
funcionar a la máxima potencia con apaga-
do a 80°C y encendido a 70°C.
Antes de activa la función deshollinador
asegúrese que la válvula del radiador o
eventuales válvulas de zona estén abier-
tas.
La prueba puede ser realizada también en
funcionamiento sanitario. Para efectuarla
es suficiente, luego de haber activado la
función deshollinador, retire agua caliente
de 1 o de varios grifos.
También en esta condición la caldera fun-
ciona a la máxima potencia, siempre con el
primario controlado entre los 80°C y los
70°C.
Durante toda la prueba los grifos de agua
caliente deberán quedar abiertos. Luego de
la verificación de combustión apague la cal-
dera girando el selector en posición (OFF);
por consiguiente lleve el selector a la fun-
ción deseada.
ATENCIÓN: Luego de aproximadamente
15 minutos, la función deshollinador se
desactiva automáticamente o al satisfa-
cer el requerimiento sanitario.
4.8 ANOMALIAS DE
FUNCIONAMIENTO
El quemador no se enciende y el circula-
dor funciona.
Controlar que la presión del agua tenga
los valores de 1 - 1,2 bar.
El medidor de flujo de agua es defectuo-
so; hay que substituirlo.
El quemador principal no funciona ni para
uso sanitario ni para la calefacción.
Comprobar y eventualmente substituir el
medidor de flujo de agua.
Ha intervenido el termóstato humos, hay
que rearmarlo (vers. “OF”).
Comprobar que llegue corriente a las bobi-
nas de la válvula gas; controlar su funciona-
miento y substituirlas si necesario.
Comprobar el funcionamiento del presó-
stato humos (vers. “BF”).
El ventilador funciona, pero con un núme-
ro de revoluciones reducido y no activa el
presóstato de humos (vers. BF”); hay
que substituirlo.
Substituir la ficha electrónica.
La caldera se enciende pero después de
10 segundos se bloquea.
Comprobar que en la conexión eléctrica
se hayan respetado las posiciones de
fase y neutro.
El electrodo de encendido/detección es
defectuoso; hay que substituirlo.
Substituir la ficha electrónica.
La válvula gas no modula ni para uso sani-
tario ni para la celefacción.
La sonda esinterrumpida; hay que
substituirla.
El modulador tiene el bobinado inter-
rumpido.
Controlar que la corriente que llega al
modulador sea conforme a las especifi-
caciones técnicas.
La ficha electrónica es defectuosa; hay
que substituirla
.
En la caldera se oyen ruidos en el inter-
cambiador.
Comprobar que el circulador no esté blo-
queado y en ese caso, desbloquearlo.
Desobstruir el impulsor del circulador de
las impurezas y sedimentos que se han
acumulado.
El circulador está quemado o hace un
número de revoluciones inferior a lo pre-
visto; hay que substituirlo.
Comprobar que la potencia de la calde-
ra corresponda a las necesidades efec-
tivas de la instalación de calefacción.
La válvula de seguridad de la caldera
interviene a menudo
Comprobar que el grifo de carga esté
cerrado. Substituirlo si no cierra perfec-
tamente.
Comprobar que la presión de carga en
frío de la instalación no esdemasiado
alta y respetar los valores aconsejados.
Comprobar si la válvula de seguridad no
está bien regulada y eventualmente sub-
stituirla.
Comprobar que el vaso tenga una capa-
cidad suficiente para el contenido de
agua de la instalación.
Comprobar la presión de prehinchado del
vaso de expansión.
Substituir el vaso de expansión si defec-
tuoso.
Los radiadores en invierno no se calientan
El conmutador OFF/VER./INV./DESBLO-
QUEO de cuatro vías está en la posición
verano; llevarlo a la posición invierno.
El termóstato ambiente esregulado
demasiado bajo o es defectuoso y hay
que substituirlo.
Las conexiones eléctricas del termóstato
ambiente no son correctas.
El quemador principal quema mal: llamas
demasiado altas, llamas amarillas
Comprobar que la presión del gas en el
quemador sea regular.
Comprobar que los quemadores estén
limpios.
Comprobar que el conducto coaxial esté
instalado correctamente (vers. “BF”).
Olor a gases no combustinados
Comprobar que la caldera esté bien limpia.
Comprobar que el tiro sea suficiente.
Comprobar que el consumo de gas no
sea demasiado alto.
La caldera funciona pero no aumenta la
temperatura.
Comprobar que el consumo de gas no
sea inferior a lo previsto.
Comprobar que la caldera esté limpia.
Comprobar que la caldera espropor-
cionada a la instalación.
En los modelos “BF” al pedir agua sanita-
ria o calefacción, el ventilador no parte.
Verificar que el presóstato de humos
funcione correctamente y que el con-
tacto correspondiente se encuentre en
condiciones de reposo.
Comprobar y eventualmente desincru-
star, los tubitos de conexión del presó-
stato de humos de impuridades o con-
densaciones.
Hay que substituir el presóstato de
humos.
Substituir la ficha electrónica
Spia lampeggiante
verde/arancio
Fig. 24
LED INTERMITENTE
VERDE/ANARANJADO
