54
2.8 INSTALAÇÃO
CONDUTAS SEPARADAS
Durante a instalação aconselha-se a seguir
as disposições das Normas e alguns con-
selhos práticos:
– Em caso de aspiração directa do exterior,
quando a conduta tem um comprimento
superior a 1 m, aconselha-se o isolamen-
to para evitar, nos períodos particular-
mente frios, a formação de orvalho no
exterior dos tubos.
– Com a conduta de evacuação situada no
exterior do edifício, ou em ambientes
frios, é necessário efectuar o isolamento
para evitar falsas partidas do queimador.
Nestes casos, é necessário instalar na
tubagem um sistema de recolha da con-
densação.
–
Em caso de atravessamento de paredes
inflamáveis, isolar o troço de atravessa-
mento da conduta de descarga dos
fumos com lã de vidro de 30 mm de
espessura, densidade 50 kg/m
3
.
O comprimento máximo total, obtido
somando os comprimentos das tuba-
gens de aspiração e descarga, é deter-
minada pelas perdas de carga dos aces-
sórios introduzidos e não deverá ser
superior a 7,5 mm H
2
O modelo “25 BF”
y 11 mm H
2
O modelo “30 BF”.
Para as perdas de carga dos acessórios
consultar a Tabela 1.

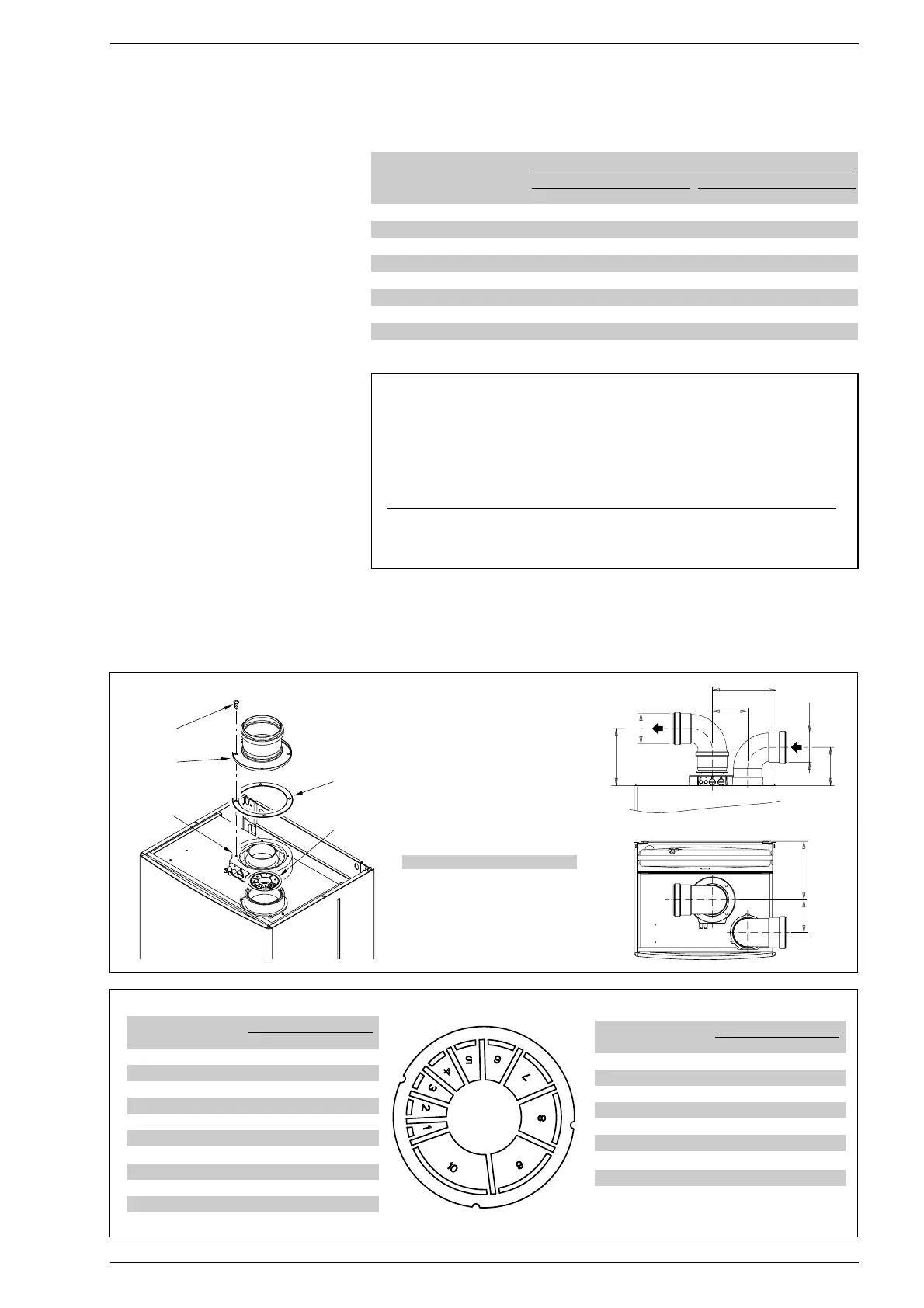

2.8.1 Kit de condutas separadas (fig. 8)
O kit de condutas separadas cód.
8089904 é fornecido com o diafragma de
aspiração que deve ser empregue, em
função da perda de carga máxima consen-
tida em ambas as condutas, como indicado
na fig. 8/a.
Exemplo de cálculo de instalação consentida de una “25 BF” visto que a soma das per-
das de carga dos acessórios introduzidos é inferior a 7,5 mm H
2
O:
A
spiração Evacuação
7
m tubo horizontal ø 80 x 0,20 1,40 –
7 m tubo horizontal ø 80 x 0,30 – 2,10
n° 2 curvas 90° ø 80 x 0,30 0,60 –
n° 2 curvas 90° ø 80 x 0,40 – 0,80
N° 1 terminal ø 80 0,10 0,30
P
erda de carga total 2,10 + 3,20 = 5,3
mm H
2
O
Com esta perda de carga total é necessário retirar o diafragma aspirazione settori dal
n°1 al n°8.
Fig. 8
Fig. 8/a
Versão “30 BF”
N° sectores Perda de carga total
a tirar mm H
2
OPa
n° 1
0 ÷ 1 0 ÷ 9,8
n° 1 e 2 1 ÷ 2 9,8 ÷ 19,6
da n° 1 a 4 2 ÷ 3 19,6 ÷ 29,4
da n° 1 a 5 3 ÷ 4 29,4 ÷ 39,2
da n° 1 a 7 4 ÷ 5 39,2 ÷ 49,0
da n° 1 a 8 5 ÷ 6 49,0 ÷ 58,8
da n° 1 a 10 6 ÷ 7 58,8 ÷ 68,6
sem diafragma 7 ÷ 7,5 68,6 ÷ 73,5
Versão “25 BF”
N° sectores Perda de carga total
a tirar mm H
2
OPa
nenhum
0 ÷ 1 0 ÷ 9,8
n° 1 1 ÷ 2 9,8 ÷ 19,6
n° 1 e 2 2 ÷ 3 19,6 ÷ 29,4
da n° 1 a 3 3 ÷ 4 29,4 ÷ 39,2
da n° 1 a 4 4 ÷ 5 39,2 ÷ 49,0
da n° 1 a 5 5 ÷ 6 49,0 ÷ 58,8
da n° 1 a 6 6 ÷ 7 58,8 ÷ 68,6
da n° 1 a 7 7 ÷ 8 68,6 ÷ 78,4
da n° 1 a 8 8 ÷ 9 78,4 ÷ 88,2
da n° 1 a 9 9 ÷ 10 88,2 ÷ 98,0
sem diafragma 10 ÷ 11 98,0 ÷ 107,8
ROSCAS
1 Junta de esponja ø125/95
2 Parafuso de fixação
3 Manilha de descarga dos fumos
4 Diafragma de aspiração
6 Colector com tomadas
25 BF 30 BF
K mm 180 205
TABELA 1
Acessórios ø 80 Perda de carga (mm H2O)
25 BF 30 BF
Aspiração Descarga Saída telhado Aspiração DescargaSaída Telhado
Curva a 90° MF 0,30 0,40 – 0,30 0,50 –
Curva a 45° MF 0,20 0,30 – 0,20 0,40 –
Extensão C. 1000 (horizontal) 0,20 0,30 – 0,20 0,40 –
Extensão C. 1000 (vertical) 0,30 0,20 – 0,30 0,30 –
Terminal de descarga – 0,30 – – 0,40 –
Terminal de aspiração 0,10 – – 0,10 – –
Colector 0,50 1,60 – 0,50 1,80 –
Terminal de saída telhado L.1240 – – 0,50 – – 0,60
Tê de rec. da condensação – 1,00 – – 1,10 –
