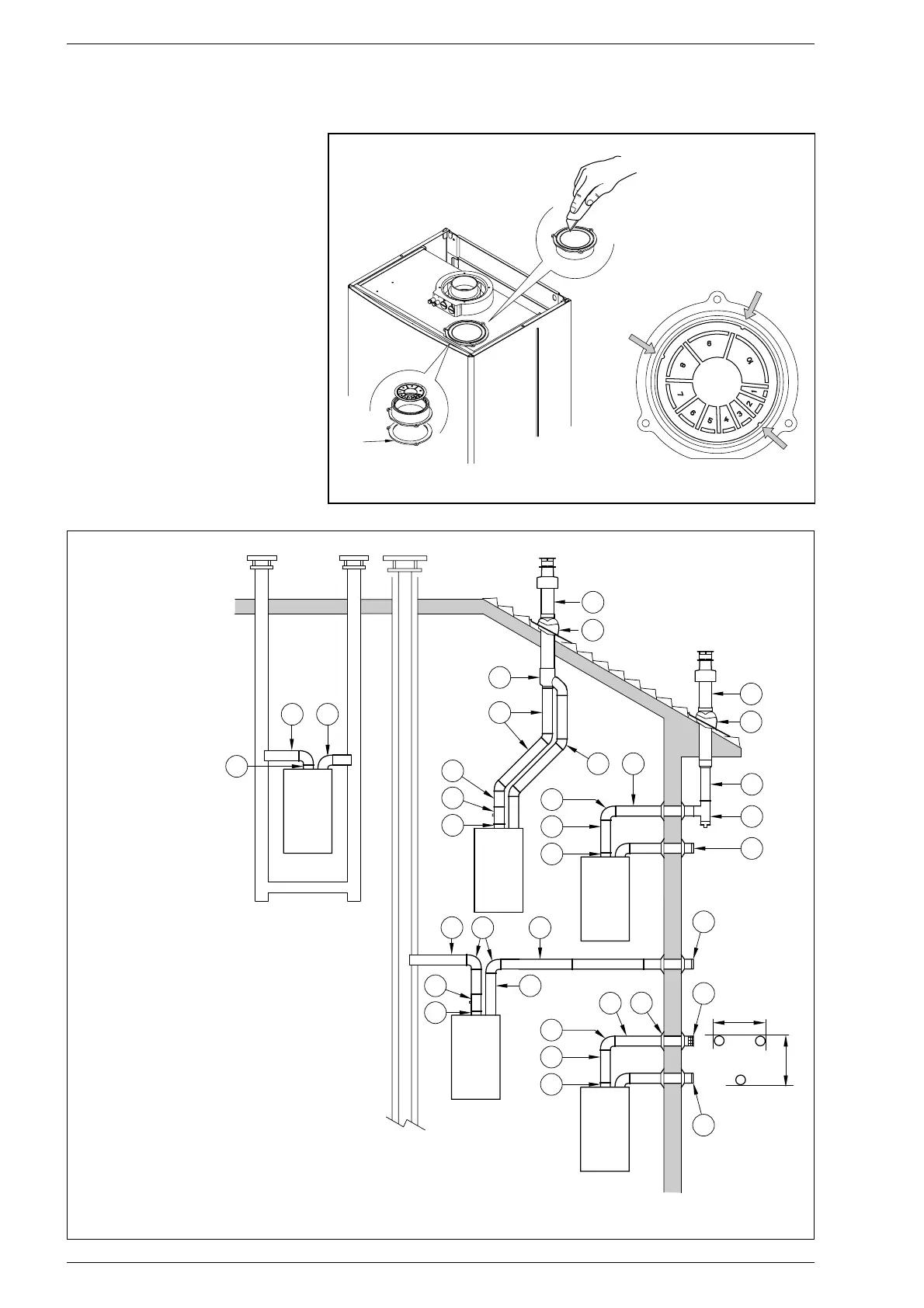

2.8.2 Utilização da tomada de ar (fig. 9)
Para utilizar a tomada de ar neste tipo
de descarga é necessário executar as
seguintes operações:
- Retirar o fundo da tomada de ar cor-
tando-o com uma ferramenta (a);
- Inverter a tomada de ar (b) e substi-
tuir o vedante (5) pelo fornecido no kit
cód. 8089904;
- Introduzir, até encostar, o diafragma
de aspiração fornecido no kit cód.
8089904;
Agora é possível enfiar a extensão ou a
curva no respectivo lugar para completar
a aspiração (não é exigido o uso de
nenhum vedante ou material de vedação).
2.8.3 Modalidades de descarga
Os esquemas da fig. 10 ilustram alguns
exemplos dos diferentes tipos de moda-
lidades de descarga separados.
Fig. 9
a
b
5
ATENÇÃO: As três bases
previstas no diafragma
permitem a montagem na
tomada de ar numa única
posição.
max 0,5 m
max 0,5 m
C12
1
4
9
C52
C32
C42
3
2
11
10
C82
6
5
6
12
3
11
10
3
7
1
8
3
1
3
2
3
3 2
1
3
2
3
6
3
1
8 3
LEGENDA
1 Kit condutas separadas cód. 8089904
2a Curva de 90° MF cod. 8077404
2b Curva de 90° MF isolada cod. 8077408
3a Extensão L. 1000 cod. 8077303
3b Extensão L. 1000 isolada cod. 8077306
4 Terminal de evacuação cod. 8089501
5 Kit aros int.-ext. cod. 8091500
6 Terminal de aspiração cod. 8089500
7 Curva de 45° MF cod. 8077406
8 Descarga condensação L. 135 cod. 8092800
9 Separador cod. 8091400
10 Telha com articulação cod. 8091300
11 Terminal saída telhado L. 1240 cod. 8091201
12 Tee descarga condensação cod. 8093300
Fig. 10
ATENÇÃO: No tipo C52 as condutas de descarga e de aspiração não
podem sair em paredes opostas.
