2.11.1 Quadro elettrico (fig. 12)
Prima di ogni intervento disinserire l’alimen-
tazione elettrica.
Togliere le tre viti (9) che bloccano il pannello
comandi e tirare in avanti il pannello affinchè
si possa inclinare verso il basso. Per accede-
re ai componenti del quadro elettrico svitare
le quattro viti che fissano la protezione (6).
2.11.2 Collegamento cronotermostato
(fig. 12)
Per accedere al connettore “TA” togliere la
copertura (7) del quadro comando e collega-
re elettricamente il cronotermostato ai mor-
setti 10-11 dopo aver tolto il ponte esistente.
Il cronotermostato da utilizzare, la cui in-
stallazione è consigliata per una migliore
regolazione della temperatura e confort
nell'ambiente, deve essere di classe II in
conformità alla norma EN 60730.1 (con-
tatto elettrico pulito).
10

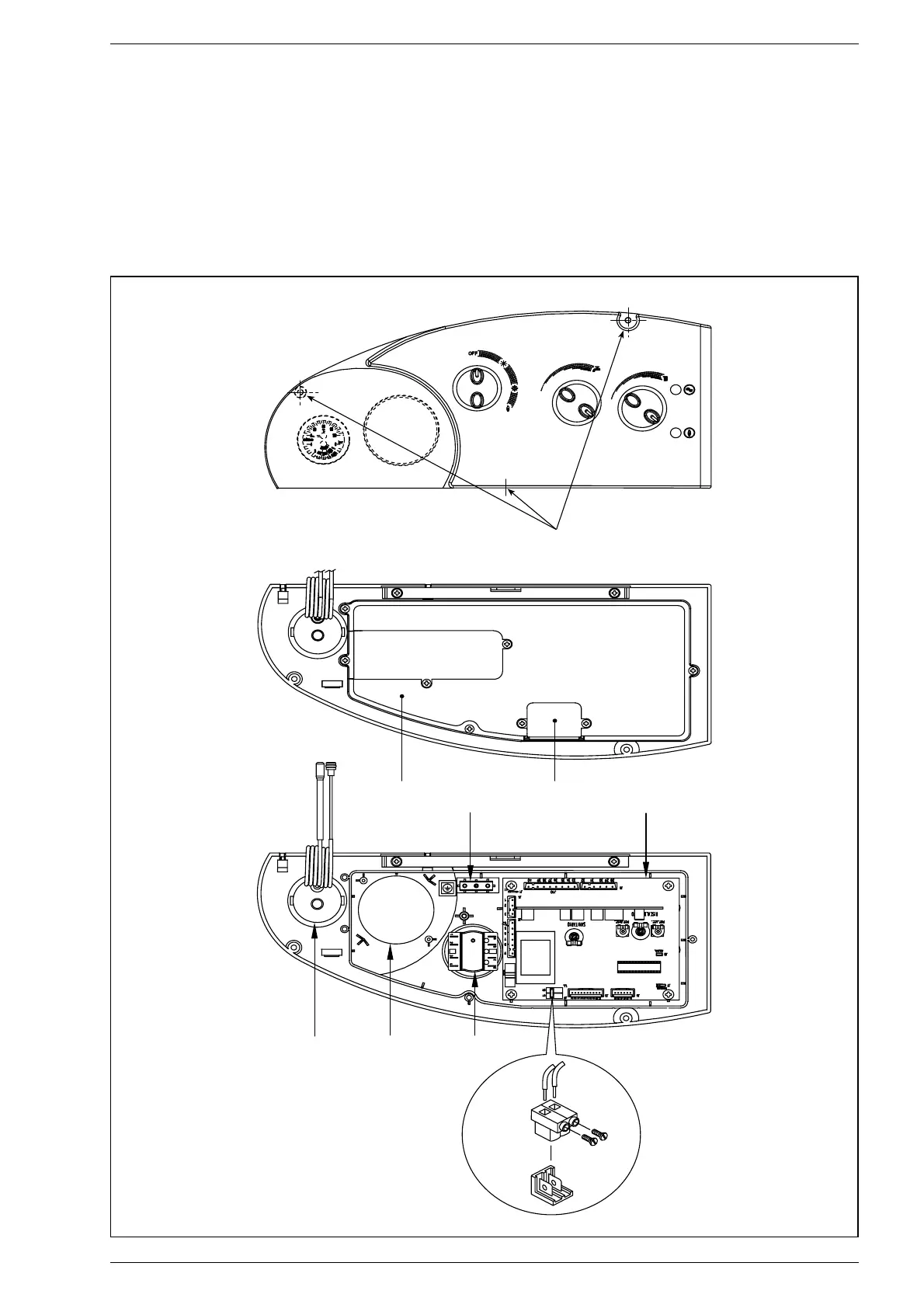

Fig. 12
LEGENDA
1 Termomanometro
2 Alloggiamento orologio programmatore
3 Selettore OFF/EST/INV/SBLOCCO
4 Scheda elettronica
5 Faston di terra
6 Protezione strumenti
7 Copertura (TA)
8 Connettore (TA)
9 Vite di fissaggio
ATTENZIONE: Dopo aver tolto le tre viti (9) tirare in avanti
il pannello perchè si possa inclinare verso il basso.
