7
2.9 INSTALLAZIONE
CONDOTTI SEPARATI
Nell’installazione sarà opportuno attenersi
alle disposizioni delle normative in vigore e
ad alcuni consigli pratici:
– Con aspirazione diretta dall’esterno,
quando il condotto ha una lunghezza
superiore a 1 metro, si consiglia la coi-
bentazione al fine di evitare, nei periodi
particolarmente rigidi, formazioni di
rugiada all’esterno della tubazione.
–
Con condotto di scarico posto all’ester-
no dell’edificio, o in ambienti freddi, è
necessario procedere alla coibentazio-
ne per evitare mancate partenze del
bruciatore. In questi casi, occorre pre-
vedere sulla tubazione un sistema di
raccolta condensa.
–
In caso di attraversamento di pareti
infiammabili isolare il tratto di attraver-
samento del condotto scarico fumi con
coppella in lana di vetro sp. 30 mm, den-
sità 50 kg/m
3
.
La lunghezza massima complessiva, otte-
nuta sommando le lunghezze delle tuba-
zioni di aspirazione e scarico, viene
determinata dalle perdite di carico dei
singoli accessori inseriti e non dovrà
risultare superiore a 7,5 mm H
2
O nella
vers. “25 BF” e 11 mm H
2
O nella vers.
“30 BF” .
Per le perdite di carico degli accessori fare
riferimento alla Tabella 1.

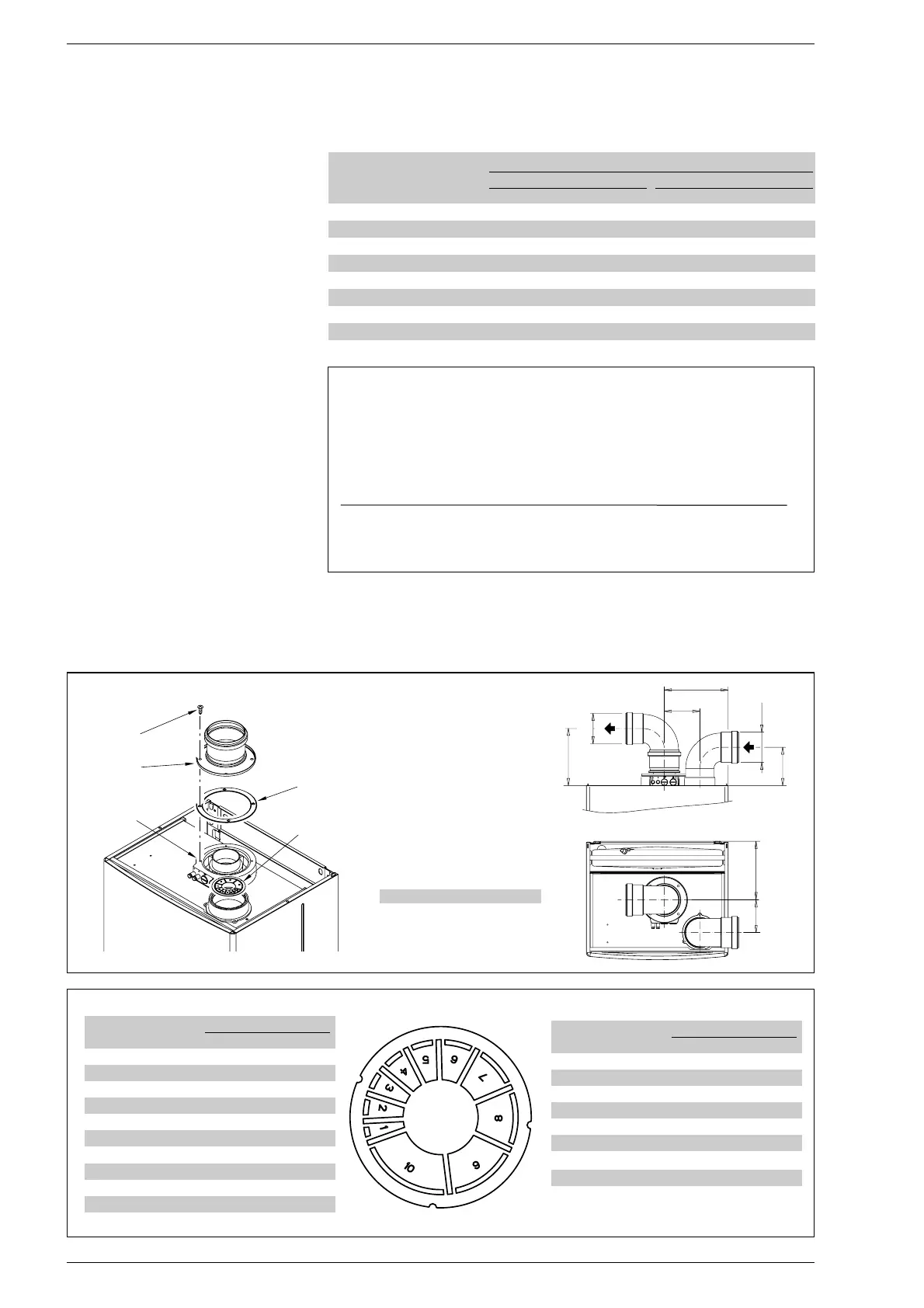

2.9.1 Kit condotti separati (fig. 8)
Il kit condotti separati cod. 8089904
viene fornito con il diaframma aspirazione
che deve essere impiegato, in funzione della
perdita di carico massima consentita in
entrambi i condotti, come indicato in fig.
8/a.
Esempio di calcolo di installazione consentita di una “25 BF” in quanto la somma delle perdite di carico
dei singoli accessori inseriti è inferiore a 7,5 mm H
2
O:
Aspirazione Scarico
7 metri tubo orizzontale ø 80 x 0,20 1,40 –
7 metri tubo orizzontale ø 80 x 0,30 – 2,10
n° 2 curve 90° ø 80 x 0,30 0,60 –
n° 2 curve 90° ø 80 x 0,40 – 0,80
N° 1 terminale ø 80 0,10 0,30
Perdita di carico totale 2,10 + 3,20 = 5,3 mm H
2
O
Con questa perdita di carico totale occorre togliere dal diaframma aspirazione i settori dal numero 1
al numero 8.
Fig. 8
Fig. 8/a
Versione “30 BF”
N° settori Perdita di carico totale
da togliere mm H
2
OPa
n° 1
0 ÷ 1 0 ÷ 9,8
n° 1 e 2 1 ÷ 2 9,8 ÷ 19,6
da n° 1 a 4 2 ÷ 3 19,6 ÷ 29,4
da n° 1 a 5 3 ÷ 4 29,4 ÷ 39,2
da n° 1 a 7 4 ÷ 5 39,2 ÷ 49,0
da n° 1 a 8 5 ÷ 6 49,0 ÷ 58,8
da n° 1 a 10 6 ÷ 7 58,8 ÷ 68,6
senza diaframma 7 ÷ 7,5 68,6 ÷ 73,5
Versione “25 BF”
N° settori Perdita di carico totale
da togliere mm H
2
OPa
nessuno
0 ÷ 1 0 ÷ 9,8
n° 1 1 ÷ 2 9,8 ÷ 19,6
n° 1 e 2 2 ÷ 3 19,6 ÷ 29,4
da n° 1 a 3 3 ÷ 4 29,4 ÷ 39,2
da n° 1 a 4 4 ÷ 5 39,2 ÷ 49,0
da n° 1 a 5 5 ÷ 6 49,0 ÷ 58,8
da n° 1 a 6 6 ÷ 7 58,8 ÷ 68,6
da n° 1 a 7 7 ÷ 8 68,6 ÷ 78,4
da n° 1 a 8 8 ÷ 9 78,4 ÷ 88,2
da n° 1 a 9 9 ÷ 10 88,2 ÷ 98,0
senza diaframma 10 ÷ 11 98,0 ÷ 107,8
LEGENDA
1 Guarnizione spugna ø125/95
2 Vite di fissaggio
3 Flangia scarico fumi
4 Diaframma aspirazione
6 Collettore con prese
25 BF 30 BF
K mm 180 205
TABELLA 1
Accessori ø 80 Perdita di carico (
mm H
2
O)
25 BF 30 BF
Aspirazione Scarico Uscita tetto Aspirazione Scarico Uscita tetto
Curva a 90° MF 0,30 0,40 – 0,30 0,50 –
Curva a 45° MF 0,20 0,30 – 0,20 0,40 –
Prolunga L. 1000 (orizzontale) 0,20 0,30 – 0,20 0,40 –
Prolunga L. 1000 (verticale) 0,30 0,20 – 0,30 0,30 –
Terminale di scarico – 0,30 – – 0,40 –
Terminale di aspirazione 0,10 – – 0,10 – –
Collettore 0,50 1,60 – 0,50 1,80 –
Terminale uscita tetto L.1240 – – 0,50 – – 0,60
Tee recupero condensa – 1,00 – – 1,10 –
