Sime Format.zip 25 OF User Manual

8

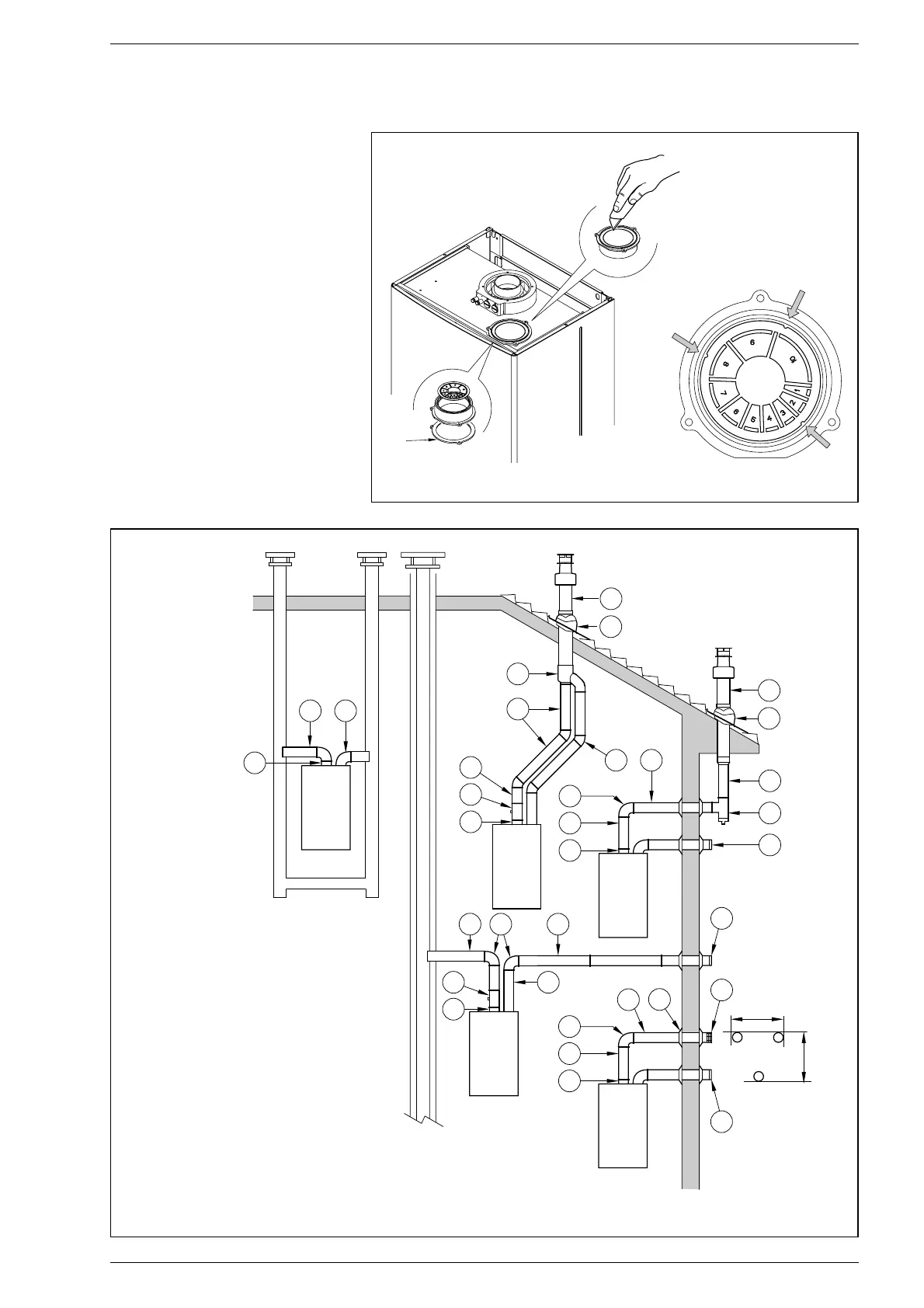

2.9.2 Utilizzo della presa aria (fig. 9)
Per utilizzare la presa aria in questa
tipologia di scarico è necessario esegui-
re le seguenti operazioni:
- Rimuovere il fondo della presa aria
tagliandolo con un utensile (a);
- Capovolgere la presa aria (b) e sosti-
tuire la guarnizione (5) con quella forni-
ta nel kit cod. 8089904;
- Inserire, fino a portarlo in battuta, il
diaframma aspirazione fornito nel kit
cod. 8089904;
Ora è possibile infilare la prolunga o la
curva nell’apposita sede per il completa-
mento dell’aspirazione (non è rischiesto
l’uso di alcuna guarnizione o sigillante).
2.9.3 Modalità di scarico
Gli schemi di fig. 10 illustrano alcuni
esempi dei diversi tipi di modalità di sca-
rico separati.
max 0,5 m
max 0,5 m
C12
1
4
9
C52
C32
C42
3
2
11
10
C82
6
5
6
12
3
11
10
3
7
1
8
3
1
3
2
3
3 2
1
3
2
3
6
3
1
8 3
LEGENDA
1 Kit condotti separati cod. 8089904
2 a Curva a 90° MF cod. 8077404
2 b Curva a 90° MF coibentata cod. 8077408
3 a Prolunga L. 1000 cod. 8077303
3 b Prolunga L. 1000 coibentata cod. 8077306
4 Terminale di scarico cod. 8089501
5 Kit ghiere int.-est. cod. 8091500
6 Terminale aspirazione cod. 8089500
7 Curva a 45° MF cod. 8077406
8 Recupero condensa L. 135 cod. 8092800
9 Collettore cod. 8091400
10 Tegola con snodo cod. 8091300
11 Terminale uscita tetto L. 1240 cod. 8091201
12 Tee recupero condensa cod. 8093300
Fig. 9
Fig. 10
a
b
5
ATTENZIONE: Nella tipologia C52 i condotti di scarico e aspirazione non
possono uscire su pareti opposte.
ATTENZIONE: Le tre sedi
previste sul diaframma
consentono il montaggio
nella presa aria in una sola
posizione.
