10
2.5 სისტემის შევსება (სურ. 4)
ქვაბის და სისტემის შევსება ხდება სისტემის
დატვირთვის მეშვეობით (11). დამუხტვის
წნევა, სისტემის ცივთან ერთად, უნდა
იყოს 1 და 1.5 bar-ს შორის. სისტემის
შევსებისას რეკომენდებულია მთავარი
გადამრთველის გამორთვა (OFF). შევსება
უნდა სრულდებოდეს ნელა, რათა ჰაერის
ბუშტუკები გავიდეს ჰაერის სარქვლებში. თუ
წნევა გადააჭარბებს მოსალოდნელ ზღვარს,
შეამცირეთ წნევა განმუხტვის სარქვლის
გახსნით.
გაითვალისწინეთ: BFT ვერსიების
დატვირთვა ხდება დამყენებლის მიერ
გარედან დამონტაჟებული ონკანის
დატვირთვით.
2.5.1 სისტემის დაცლა (სურ. 4)
გამოიყენეთ წყალსადინარი ონკანი სისტემის
დასაცლელად (7). ამის შესრულებამდე,
გამორთეთ ქვაბი.
2.6 კვამლსადენები/საკვამურები
წვის პროდუქტების ატმოსფეროში
საევაკუაციო კვამლსადენები ან
საკვამურები უნდა შეესაბამებოდეს
მოქმედი კანონმდებლობით განსაზღვრულ
მოთხოვნებს. კერძოდ, უნდა იყოს დაცული
კანონის კონკრეტული მითითებები საერთო
მილებში ბუნებრივი (ტიპი B) და იძულებითი
(ტიპი C) წევის ქვაბებთან მიმართებით.
2.6.1 არსებული საკვამური მილები
არსებული საკვამურების აღდგენისას ან
გამოყოფისას – გამოიყენება მხოლოდ ისეთი
გამტარები, რომლებიც გაითვალისწინება
ამ მიზნებისთვის მშენებლის მიერ, ასევე
უნდა იყოს დაცული ამავე მშენებლის მიერ
მითითებული დაყენებისა და გამოყენების
წესები და სტანდარტის UNI 10845
დებულებები.
2.7 კოაქსიალური გამტარის დაყენება
(ვერსიები BF - BFT)

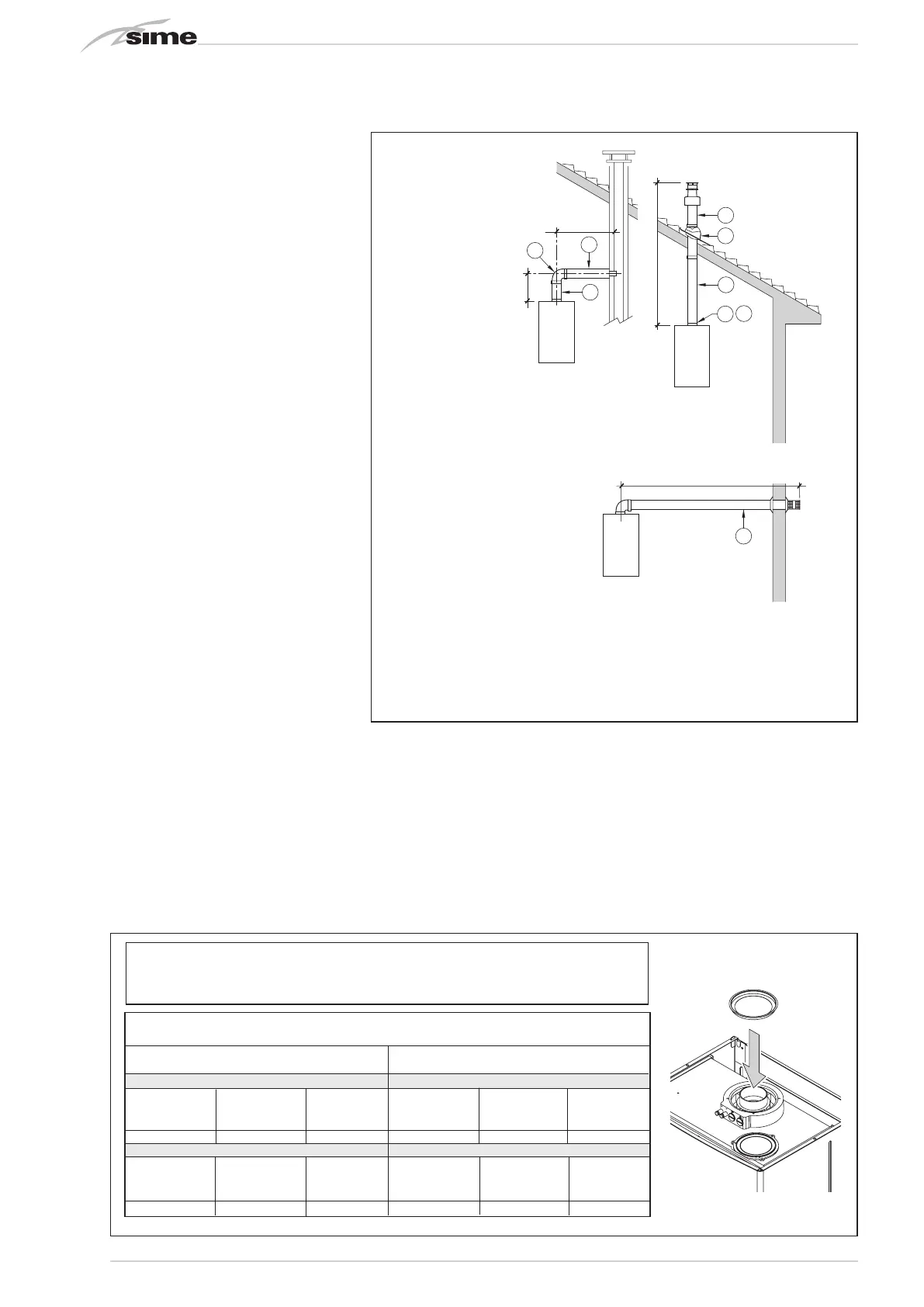

2.7.1 აქსესუარები 60/100 (სურ. 5)
60/100 კოაქსიალური გამტარი მიეწოდება
მოთხოვნისამებრ, კომპლექტის კოდი
8084811. სურ. 5 დიაგრამები ასახავს
რამდენიმე დასაშვებ გამოყოფის
მოდალობების მაგალითებს და მაქსიმალურად
შესაძლებელ მიღწევად სიგრძეს.
2.7.2 დიაფრაგმა კოაქსიალური 60/100
გამტარისთვის (სურ. 5/a)
ქვაბს მიეწოდება 84-ნი დიაფრაგმა (ვერსია
20 BFT), 86-ნი (ვერსიები 25-35 BF/25
BFT) და 87.5-ნი (ვერსია 30 BF).
დიაფრაგმები 87,5 (კოდი 6028824) და
86 (კოდი 6028623) შეიძლება ცალკე იყოს
მოთხოვნილი.
გამოიყენეთ ეს დიაფრაგმები სურ. 5/a-ს
შესაბამისად
C12
C32
C42
3
1
2
7
6
4
3
2
8
x
y
x + y = max 5,0 m per vers. "20"
x + y = max 3,5 m per vers. "25"
x + y = max 3,0 m per vers. "30-35-40"
min 1,3 m - max 5
max 5,0 m per vers. "0"
max 3,5 m per vers. "25"
max 3,0 m per vers. "30-35-40"
ელემენტი
1 კოაქსიალური საკვამურის კომპლექტი L. 810 , კოდი 8084811
2 a დაგრძელება L. 1000, კოდი 8096103
2 b დაგრძელება L. 500, კოდი 8096102
3 ვერტიკალური დაგრძელება L. 200, კოდი 8086908
4 დამატებითი 90° მუხლი, კოდი 8095801
6 შენაწევრებული ფილა, კოდი 8091300
7 სახურავის გასასვლელი კიდე L. 1284, კოდი 8091200
8 ვერტიკალური კონდენსაციის კოლექტორი L. 200, კოდი 8092803
სურ. 5
მნიშვნელოვანი ასპექტები:
– თითოეული დამატებითი 90°-ნი
მოხვევა ამცირებს ხელმისაწვდომ
სიგრძეს 1,0 მეტრით.
– თითოეული დამატებითი 45°-ნი
მოხვევა ამცირებს ხელმისაწვდომ
სიგრძეს 0,50 მეტრით.
– კონდენსაციის კოლექტორის (8) ჩასმა
სავალდებულოა 1,3 მეტრზე მეტ
ვერტიკალური მონაკვეთებისთვის.
სურ. 5/a
C12-C42 ტიპთა გამონაბოლქვის გამოიყენეთ ქვაბთან მოწოდებული დიაფრაგმები:
- ø 84,0 ვერსიისთვის „20“ მხოლოდ მაშინ, როდესაც კოაქსიალური არხის სიგრძე 2 მეტრზე მცირეა,
- ø 86,0 ვერსიისთვის „25-35“ მხოლოდ მაშინ, როდესაც კოაქსიალური არხის სიგრძე 1 მეტრზე მცირეა,
- ø 87,5 ვერსიისთვის „30“ მხოლოდ მაშინ, როდესაც კოაქსიალური არხის სიგრძე 2 მეტრზე მცირეა.
C32 გამონაბოლქვის ტიპებისთვის, გამოიყენეთ დიაფრაგმა გამტარის სიგრძისა და დამატებითი მრუდეების გარეშე
შემდეგნაირად:
დაყენება ვერტიკალურად მონტაჟი ვერტიკალური კონდენსაციით
დაგრძელება L. 200, კოდი 8086908 * კოლექტორი, კოდი 8092803 *
20 BFT მოდელები 20 BFT მოდელები
დიაფრაგმა დიაფრაგმა გარეშე დიაფრაგმა დიაფრაგმა გარეშე
ø 84 ø 86 დიაფრაგმა ø 84 ø 86 დიაფრაგმა
(კოდი 6028622) (კოდი 6028623) (კოდი 6028622) (კოდი 6028623)
L max = 4 m L max = 5 m ---- L max = 3 m L max = 5 m ---
25 BF - 25 BFT - 30 BF - 35 BF მოდელები 25 BF - 25 BFT - 30 BF - 35 BF მოდელები
დიაფრაგმა დიაფრაგმა გარეშე დიაფრაგმა დიაფრაგმა გარეშე
ø 86 ø 87,5 დიაგრაგმა ø 86 ø 87,5 დიაფრაგმა
(კოდი 6028623) (კოდი 6028624) (კოდი 6028623) (კოდი 6028624)
L max = 2.5 m L max = 4 m L max = 5 m --- L max = 2.5 m L max = 4 m
* გამტარის მინიმალური სიგრძე L = 1.3 m.
