აქსესუარები ø 80/125 (სურ. 6)
Ø 80/125 კოაქსიალური გამტარი მიეწოდება
მოთხოვნისთანავე, კომპლექტის კოდი
8084830 აწყობის სრული ინსტრუქციით.
ნაკრებში მოწოდებული მრუდით, გამტარის
მაქსიმალური ჰორიზონტალური სიგრძე
უნდა იყოს არაუმეტეს 6 მეტრი.

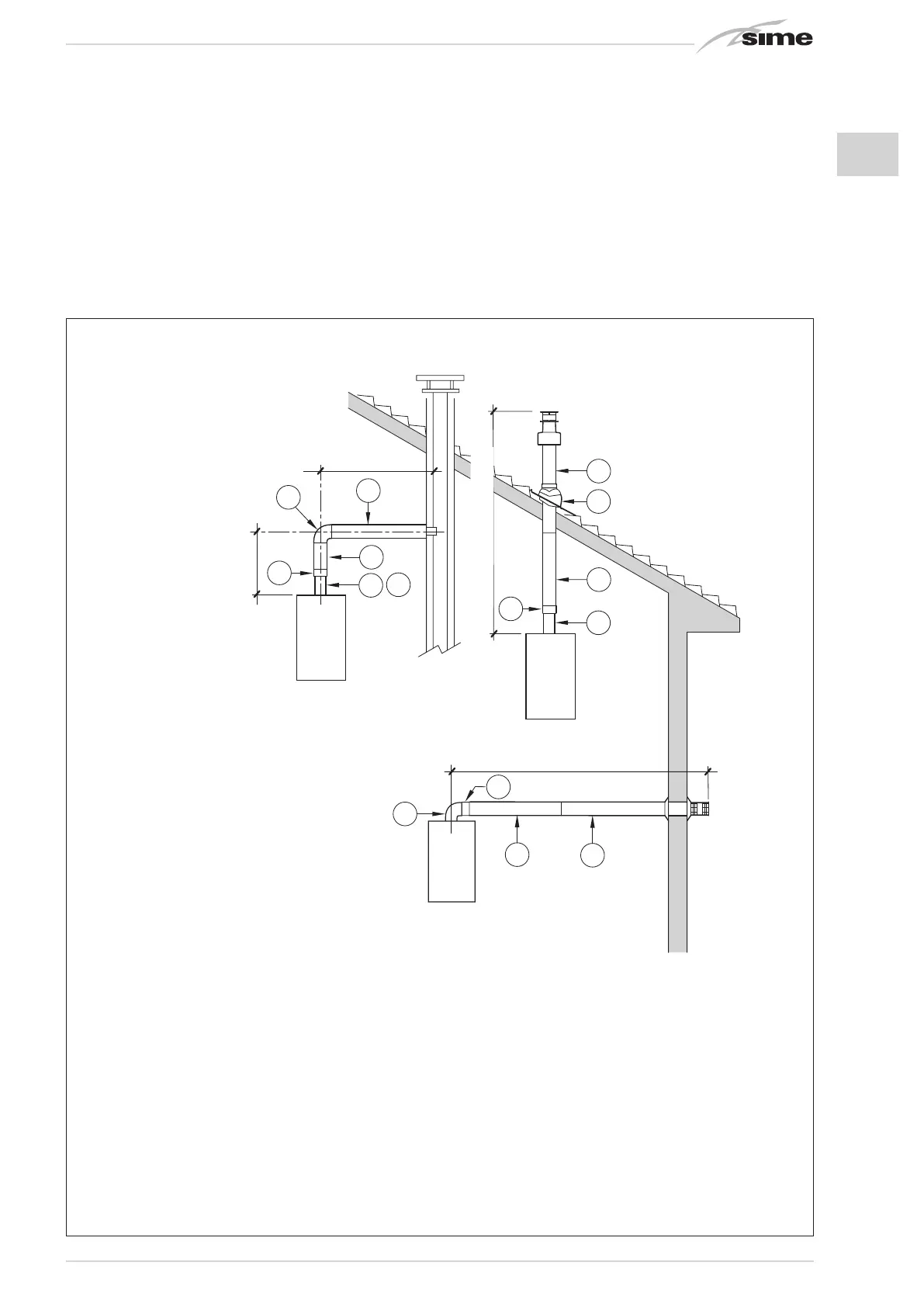

სურ. 6 დიაგრამები გვიჩვენებს სხვადასხვა
ტიპის ø 80/125 კოაქსიალური განმუხტვის
მოდალობებს.
2.8 ცალკეული გამტარების დაყენება
(ვერსიები BF - BFT) (სურ. 7)
დაყენებისას უნდა იყოს დაცული მოქმედი
კანონების დებულებები, ასევე გარკვეული
პრაქტიკული შეთავაზებები, კერძოდ:
– უშუალოდ გარედან ასპირაციით,
როდესაც გამტარი 1 მეტრზე მეტია,
მიზანშეწონილია აღნიშნული გამტარის
იზოლირება, რათა თავიდან იქნას
აცილებული მილის გარედან ნამის
წარმოქმნა, განსაკუთრებით ცივ
ამინდში.
– შენობის გარეთ განლაგებული
გამტარებით, ან ცივ გარემოებებში,
აუცილებელია იზოლაცია, რათა
თავიდან აიცილოთ სირთულეები
სანთურის გაშვებისას. ამ შემთხვევებში
აუცილებელია მილებზე კონდენსაციის
სისტემის გათვალისწინება.
C12
C32
C42
2
7
6
4
1
2
min. 4 m - max 7 m
8
x
y
x + y = min. 3,5 m/max 6 m "25"
x + y = min. 3,0 m/max 6 m "30-35-40"
5
5
3
8
2
1
1
min. 3,5 m - max 6 m "25"
min. 3,0 m - max 6 m "30-35-40"
2
სურ. 6
ელემენტი
1 კოაქსიალური გამტარის კომპლექტი, კოდი 8084830
2 დაგრძელება L. 1000, კოდი 8096130
3 ვერტიკალური დაგრძელება L. 200 დაწყვილებით, კოდი 8086908
4a დამატებითი 90°-ნი მუხლი, კოდი 8095820
4b დამატებითი 45°-ნი მუხლი, კოდი 8095920
5 ადაპტერი 80/125, კოდი 8095920
6 ფილა ბმისთვის, კოდი 8093120
7 სახურავის გასვლის ტერმინალი L. 1284, კოდი 8091200
8 ვერტიკალური კონდენსაციის კოლექტორი L. 200, კოდი 8092803
მნიშვნელოვანი ასპექტები:
– თითოეული დამატებითი 90°-ნი დაყენებული მუხლი ამცირებს ხელმისაწვდომ სიგრძეს 1,0 მეტრით.
– თითოეული დამატებითი 45°-ნი დაყენებული მუხლი ამცირებს ხელმისაწვდომ სიგრძეს 0,80 მეტრით.
– კონდენსაციის კოლექტორის (8) ჩასმა სავალდებულოა C32 გამონაბოლქვის ტიპისთვის.
– კონდენსაციის კოლექტორის (8) ჩასმა სავალდებულოა C42 გამონაბოლქვის ტიპისთვის, როდესაც
მონაკვეთი „y“ 1,3 მეტრზე მეტია.
