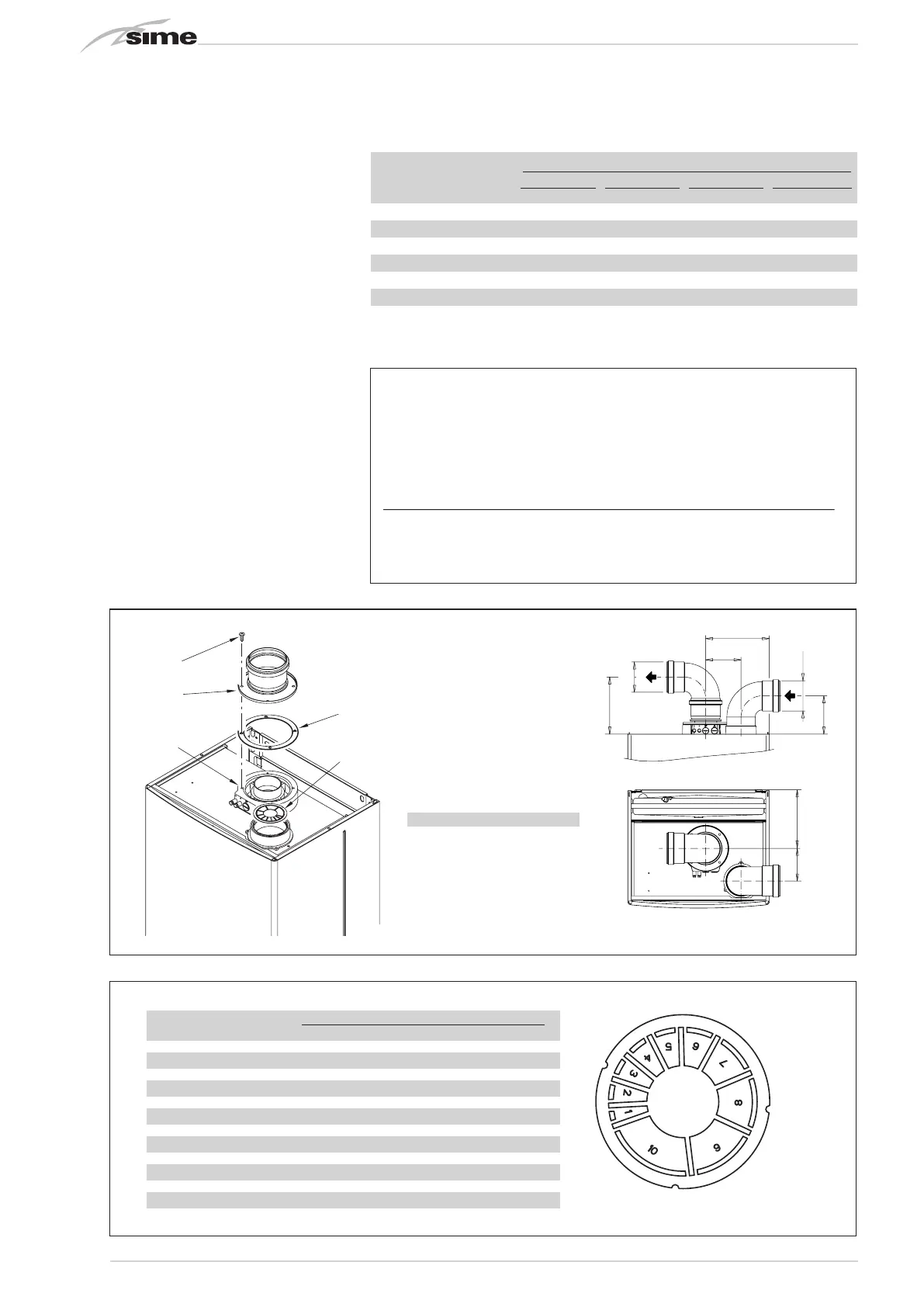

Sime MURELLE EV - Page 12

12
– თუ კვამლის გამტარი გადის აალებად
კედლებში, საჭიროა კედელში მილის
მონაკვეთის იზოლირება 30 მმ სისქისა და
50 kg/m
2
სიმკვრივის მომრგვალებული
მინა-ბამბით.
მაქსიმალური ჯამური სიგრძე, რომელიცაა
ასპირაციისა და განმუხტვის მილთა სიგრძეების
ჯამი, განისაზღვრება ცალკეულად ჩართული
აქსესუარების დამუხტვის დანაკარგით
და იგი არ უნდა აღემატებოდეს 7.0 mm
H2O ვერსიისთვის „20“ - 7.6 mm H2O
ვერსიისთვის „25“ - 9 mm H2O ვერსიისთვის
„30“ - 12mm H2O ვერსიისთვის „35“.
აქსესუარების დამუხტვის დანაკარგისთვის
იხილეთ ცხრილი 1 და სურ. 7.
2.8.1 ცალკეული გამტარების კომპლექტი
(სურ. 8 - სურ. 8/a - სურ. 9)
ცალკეული გამტარების კომპლექტი, კოდი
8089904 (სურ. 8), მიეწოდება ასპირაციული
დიაფრაგმით, რომელიც გამოიყენება ორივე
გამტარში დასაშვები დამუხტვის მაქსიმალური
დანაკარგის შესაბამისად, როგორც ეს
მითითებულია სურ. 8/a-ზე.
ამ ტიპის განმუხტვაში ჰაერის შემწოვი ხვრელის
გამოსაყენებლად უნდა განხორციელდეს შემდეგი
ოპერაციები (სურ. 9):
დასაშვები „25 BF“ -ის მონტაჟის მაგალითი, როცა ერთიან მწყობრში დაწნევის დანაკარგების ჯამი
არ აღემატება 7,6 mm H
2
O:
შემავ. გამავ.
7-მეტრიანი ჰორიზონტალური მილი ø 80 x 0,20 1,40 –
7-მეტრიანი ჰორიზონტალური მილი ø 80 x 0,30 2,10 –
# 2 90°-ნი მუხლი ø 80 x 0,35 0,70 –
# 2 90°-ნი მუხლი ø 80 x 0,40 – 0,80
# 1 კედლის კიდე ø 80 0,15 0,50
დაწნევის მთლიანი დანაკარგი 2,25 + 3,40 = 5,65 mmH
2
O
ამგვარი დაწნევის მთლიანი დანაკარგის დროს, ამოიღეთ სეგმენტები #1-დან #7-მდე შემავალი
მილის დიაფრაგმიდან.
a
b
5
1
2
3
4
6
165
110
165
K
ø 80
ø 80
100
92
სურ. 8
სურ. 8/a
სურ. 7
ელემენტი
1 ø 125/95 ღრუბლის
შემჭიდროებული
2 სამაგრი სჭვალი
3 საკვამურის გასასვლელი
მილტუჩა
4 შემავალი ჰაერის დიაფრაგმა
6 კოლექტორი შემწოვებით
20 25 30 35
K mm 180 180 205 205
# სეგმენტის დატვირთვის სრული დანაკარგი mm H2O
ამოსაღებად 20 25 30 35
არცერთი 0 ÷ 2,0 0 ÷ 0,8 - -
# 1 2,0 ÷ 3,0 0,8 ÷ 1,6 - -
# 1 და 2 3,0 ÷ 4,0 1,6 ÷ 2,4 0 ÷ 1,0 0 ÷ 1,0
# 1-დან 3-მდე 4,0 ÷ 5,0 2,4 ÷ 3,1 1,0 ÷ 2,0 1,0 ÷ 2,0
# 1-დან 4-მდე 5,0 ÷ 6,0 3,1 ÷ 3,8 2,0 ÷ 3,0 2,0 ÷ 3,0
# 1-დან 5-მდე 6,0 ÷ 7,0 3,8 ÷ 4,5 3,0 ÷ 4,0 3,0 ÷ 4,0
# 1-დან 6-მდე --- 4,5 ÷ 5,2 4,0 ÷ 4,8 4,0 ÷ 5,0
# 1-დან 7-მდე --- 5,2 ÷ 5,8 4,8 ÷ 5,6 5,0 ÷ 6,0
# 1-დან 8-მდე --- 5,8 ÷ 6,4 5,6 ÷ 6,4 6,0 ÷ 7,0
# 1-დან 9-მდე --- 6,4 ÷ 7,0 6,4 ÷ 7,2 7,0 ÷ 8,0
# 1-დან 10-მდე --- - 7,2 ÷ 8,0 8,0 ÷ 10,0
დიაფრაგმის გარეშე --- 7,0 ÷ 7,6 8,0 ÷ 9,0 10,0 ÷ 12,0
ცხრილი 1
აქსესუარები ø 80 დატვირთვის დანაკარგი (mmH2O)
20 25 30 35
შემავ. გამავ. შემავ. გამავ. შემავ. გამავ. შემავ. გამავ.
90°-ნი მუხლი MF 0,30 0,35 0,35 0,40 0,45 0,50 0,65 0,70
45°-ნი მუხლი MF 0,25 0,30 0,30 0,35 0,40 0,45 0,60 0,65
დაგრძელება L. 1000 (ჰორიზონტალური) 0,15 0,25 0,20 0,30 0,25 0,35 0,30 0,40
დაგრძელება L. 1000 (ვერტიკალური) 0,15 0,05 0,20 0,10 0,25 0,15 0,30 0,20
კედლის ტერმინალი 0,10 0,40 0,15 0,50 0,20 0,80 0,20 1,20
T- ფორმის კონდენსაციის კოლექტორი --- 0,70 --- 0,80 --- 1,00 --- 1,40
გასვლის ტერმინალი სახურავზე* 1,30 0,05 1,60 0,10 2,00 0,20 2,50 0,30
* სახურავის გასასვლელი კიდის დანაკარგი ასპირაციაში მოიცავს კოლექტორს, კოდი 8091400
