– ამოიღეთ ჰაერის შემწოვის ფუძე ხელსაწყოთი
გადაჭრით (a);
– ამოაბრუნეთ ჰაერის შემწოვი და შეცვალეთ
შუასადები (5) მოწოდებულ კომპლექტში, კოდი
8089904;
– ჩასვით მოწოდებული კომპლექტიდან
ასპირაციული დიაფრაგმა, კოდი 8089904,
მოარგეთ თავის ადგილს;
– მხოლოდ „20 BFT“ ვერსიებისთვის,
მოათავსეთ დიაფრაგმაზე პლასტიკის დამწევი,
რომელიც მოწოდებულია ქვაბთან ერთად.
ახლა დაგრძელება ან მრუდი შეიძლება
ჩაისვას სპეციალურ ბუდეში ასპირაციის მილის
დასასრულებლად (საყელური ან ჰერმეტიკი არაა
საჭირო).

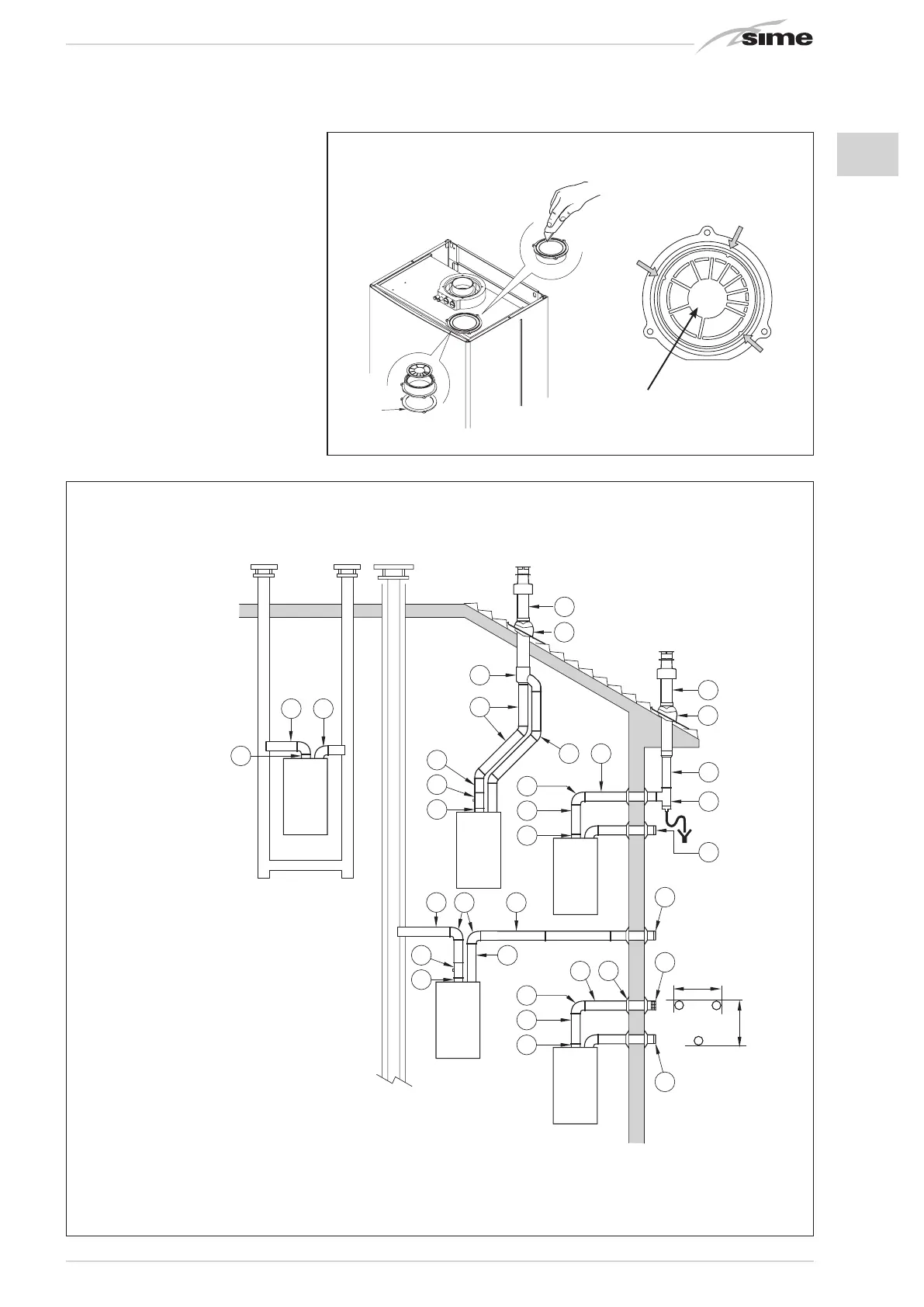

2.8.2 გასასვლელი სისტემები (სურ. 9/a)
სურ. 9/a-ს დიაგრამები ასახავს სხვადასხვა სახის
ცალკეულ გასასვლელთა მაგალითებს.
max 0,5 m
max 0,5 m
C12
B52
1
4
9
C52
B52
C32
C42
3
2
11
10
C82
B22
6
5
6
12
3
11
10
3
7
1
8
3
1
3
2
3
3 2
1
3
2
3
6
3
1
8 3
ელემენტი
1 საკვამურის ცალკეული კომპლექტი, კოდი 8089904
2a 90°-ნი მუხლი MF (n° 6), კოდი 8077410
2b 90°-ნი მუხლი MF შემწოვით კოდი 8077407
2c იზოლირებული 90°-ნი მუხლები MF, კოდი 8077408
3a დაგრძელება L. 1000 (n° 6), კოდი 8077309
3b იზოლირებული დაგრძელება L. 1000, კოდი 8077306
3c დაგრძელება L. 500 (n° 6), კოდი 8077308
3d დაგრძელება L. 135, კოდი 8077304
4 გასასვლელის კიდე, კოდი 8089501
5 შიდა-გარე რგოლების კომპლექტი, კოდი 8091500
6 შემწოვის კიდე, კოდი 8089500
7 45°-ნი მუხლი MF (n° 6), კოდი 8077411
8 კონდენსაციის გასასვლელი L. 135, კოდი 8092800
9 ორკაპა, კოდი 8091400
10 შენაწევრებული შეერთების ფილა, კოდი 8091300
11 სახურავის გასასვლელი კიდე L. 1390, კოდი 8091201
12 კონდენსაციის გასასვლელი, კოდი 8093300
a
b
5
სურ. 9/a
მნიშვნელოვანი ასპექტები: C52 ტიპის დროს გამავალი და შემავალი საკვამური არ უნდა გამოვიდეს მოპირდაპირე კედლებზე.
ყურადღება: დიაფრაგმაზე
გათვალისწინებული სამი ღრმული
საშუალებას იძლევა ჰაერის შემწოვის
მოთავსებაზე მხოლოდ ერთ პოზიციაში
(სექტორების რიგი მიმართულია შიგნით).
სურ. 9
კონფიგურაცია C62: კვამლის გაწოვა და ჰაერის შეწოვა ხდება გაყიდვაში არსებული მილების საშუალებით და
სერტიფიცირებულია ცალკეულად (გამტარებში წნევის დანაკარგი უნდა გამოითვალოს სტანდარტის UNI EN 13394
შესაბამისად)
ვერსიისთვის 20 BFT შეესაბამება
ქვაბთან მიწოდებულ პლასტიკის
დამწევთან მითითებულ პოზიციაში.
