2.9 იძულებითი გაწოვა
ტიპი B22P - B52P (სურ. 10)
დააკმაყოფილეთ შემდეგი მოთხოვნები მონტაჟის
დროს:
– მოახდინეთ საკვამური მილის იზოლირება
და დააყენეთ ვერტიკალური მილის ძირში
კონდენსატის შეგროვების სისტემა.
– თუ მილი გადის აალებად კედელში, მოახდინეთ
საკვამური მილის ამ მონაკვეთის იზოლირება
30 mm სისქისა და 50 kg/m
3
სიმკვრივის მქონე
მინა-ბამბით.
BF-BFT მოდელებში ამ ტიპის საკვამურის მილი
დამონტაჟებულია სპეციალური კომპლექტის
მეშვეობით, კოდი 8089904. კომპლექტის აწყობის
ინსტრუქციისთვის მიმართეთ პუნქტს 2.8.1.
დაიცავით შეწოვა ნებაყოფლობითი აქსესუარით,
კოდი 8089501.
აქსესუარი აიწყობა ჩვეულებრივი ø 80
დაგრძელებიდან 50 მმ-ნი სიგრძის სეგმენტის
მოჭრით და ჰაერის შესაწოვში ჩასმით, რომელზედაც
აქსესუარი შემდგომ ესადაგება, მაგრდება მილის
სეგმენტზე გათვალისწინებული ხრახნებით (სურ.
10). კომპლექტის კოდი 8089904 მიეწოდება
შესაწოვი დიაფრაგმით, რომელიც უნდა იყოს
გამოყენებული როგორც ნაჩვენებია სურ. 8/a-ზე და
დამოკიდებულია მაქსიმალურად დასაშვებ ნაკადზე.
ნაკადის მაქსიმალური წინააღმდეგობა უნდა
იყოს არაუმეტეს 7.0 mm H2O ვერსიაში „20“
- 7,6 mm H2O მოდელში „25“ - 9 mm H2O
მოდელში „30“ - 12 mm H2O მოდელში „35“.
ვინაიდან მილის მაქსიმალური სიგრძე
განისაზღვრება სხვადასხვა დამონტაჟებული
ინდივიდუალური აქსესუარების ნაკადის
წინააღმდეგობის გაზრდით, იხილეთ ცხრილი 1
გამოსათვლელად.
2.10 გასასვლელი ტერმინალების
განლაგება (სურ. 11)
გასასვლელი ტერმინალები იძულებითი წევის
სისტემებისთვის შეიძლება განთავსდეს შენობის
გარე კედლებზე. ცხრილი 2 გვიჩვენებს
სავარაუდო, არასავალდებულო მინიმალურ
დისტანციებს, რომლებიც უნდა დაცულ იქნას
სურ. 11-ზე ნაჩვენები ტიპის შენობებისთვის.
2.11 ელ. გაყვანილობა
თუ უნდა შეცვალოთ ქვაბთან ერთად
მოწოდებული დენის კაბელი, შეუკვეთეთ იგი
ექსკლუზიურად SIME-დან.
ელექტრომომარაგება უნდა იყოს ერთფაზიანი
230V - 50 Hz მთავარი ამომრთველის
მეშვეობით, დაცული დნობადი მცველით,
კონტაქტებს შორის არანაკლებ 3 mm
მანძილით.
1) მოქმედი აივნის ქვემოთ განლაგებული ტერმინალები უნდა
იყოს განლაგებული ისეთნაირად, რომ კვამლის სრული გეზი,
ტერმინალის კიდის გამავალი წერტილიდან აივნის გარე
პერიმეტრის გამავალ წერტილამდე, შესაძლო მოაჯირების
სიმაღლის გათვალისწინებით, უნდა იყოს არანაკლები 2000 mm
2) ტერმინალების მოწყობისას, რომელთა სიახლოვეს ისეთი
მასალებია, რომლებიც შესაძლოა წვის პროდუქტების ზემოქმედების
ქვეშ მოიქცეს, მაგ., კარნიზები, ღარები და წყალჩასადინრები,
რომლებიც შეღებილია ან დამზადებულია პლასტიკური
მასალისგან, შვერილები ხე-ტყის მასალისგან და ა.შ., ამ მასალების
ადეკვატური დამცავი ზომების უზრუნველყოფის არყოფნისას, უნდა
იყოს აღებული მანძილი არანაკლებ 1500 mm.

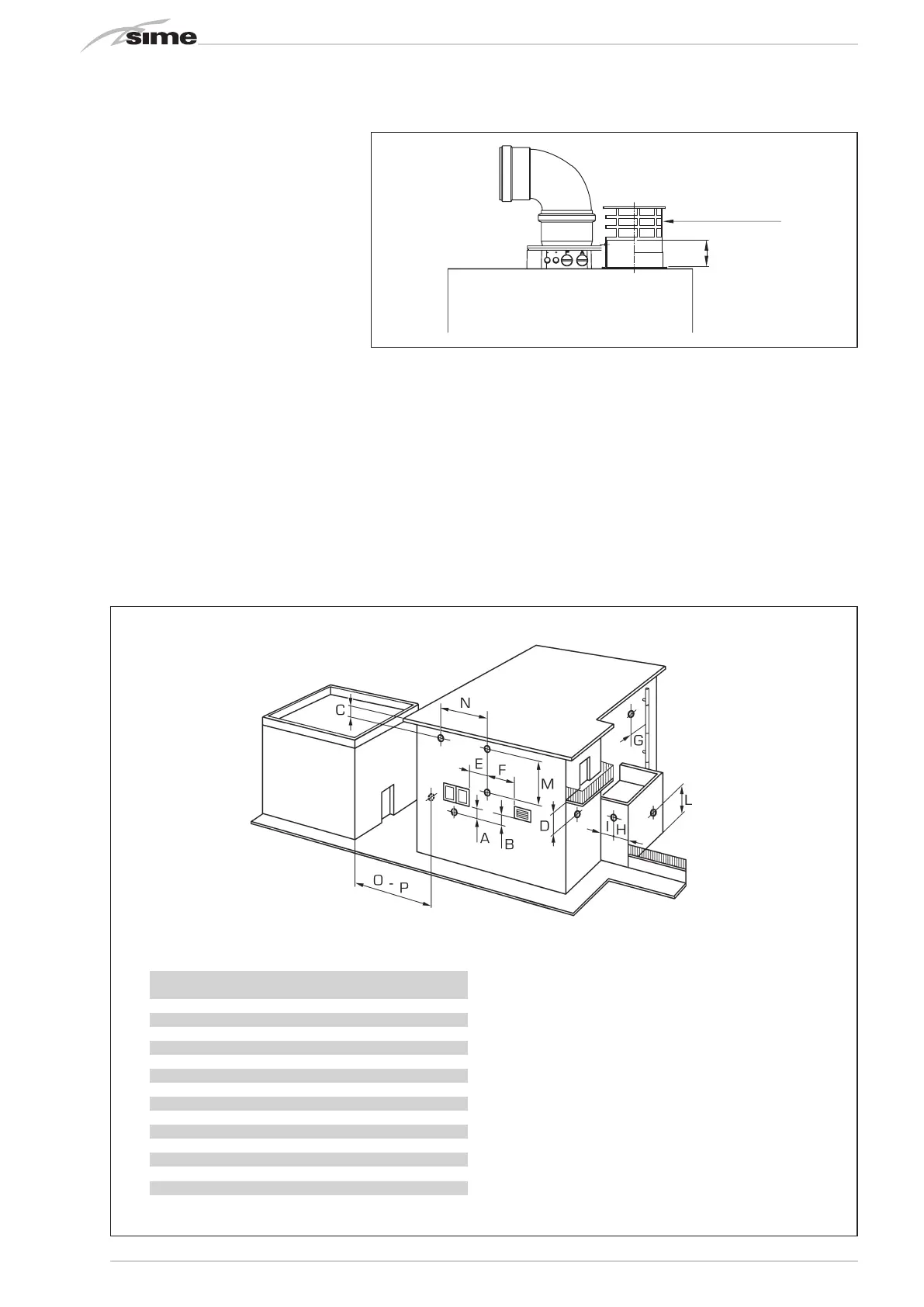

სურ. 11
50
cod. 8089501
სურ. 10
ცხრილი 2
კიდის განთავსება მოწყობილობები 7-დან 35 kW-მდე
(მანძილი mm-ში)
A - გასაღები ფანჯრის ქვემოთ 600
B - სავენტილაციო სარკმლის ქვემოთ 600
C - კარნიზის ქვემოთ 300
D - აივნის ქვემოთ (1) 300
E - მომიჯნავედ ფანჯარასთან 400
F - მომიჯნავედ სავენტილაციო სარკმელთან 600
G - ჰორიზონტალური ან ვერტიკალური გრუნტის ან სანიაღვრე მილებიდან (2) 300
H - შენობის კუთხიდან 300
I - შენობის შვერილიდან 300
L - მიწის დონიდან ან სხვა მავალი ზედაპირიდან 2500
M - ვერტიკალურად დაყენებული ორ კიდეს შორის 1500
N - ჰორიზონტალურად დაყენებული ორ ტერმინალს შორის 1000
O - ყრუ ზედაპირიდან, ღიობების ან ტერმინალების გარეშე 2000
P - რაც ზემოთ, ხოლო ღიობებითა და ტერმინალებით 3000
